Omron SYSMAC C200H-TC Serie Manual De Operación página 33

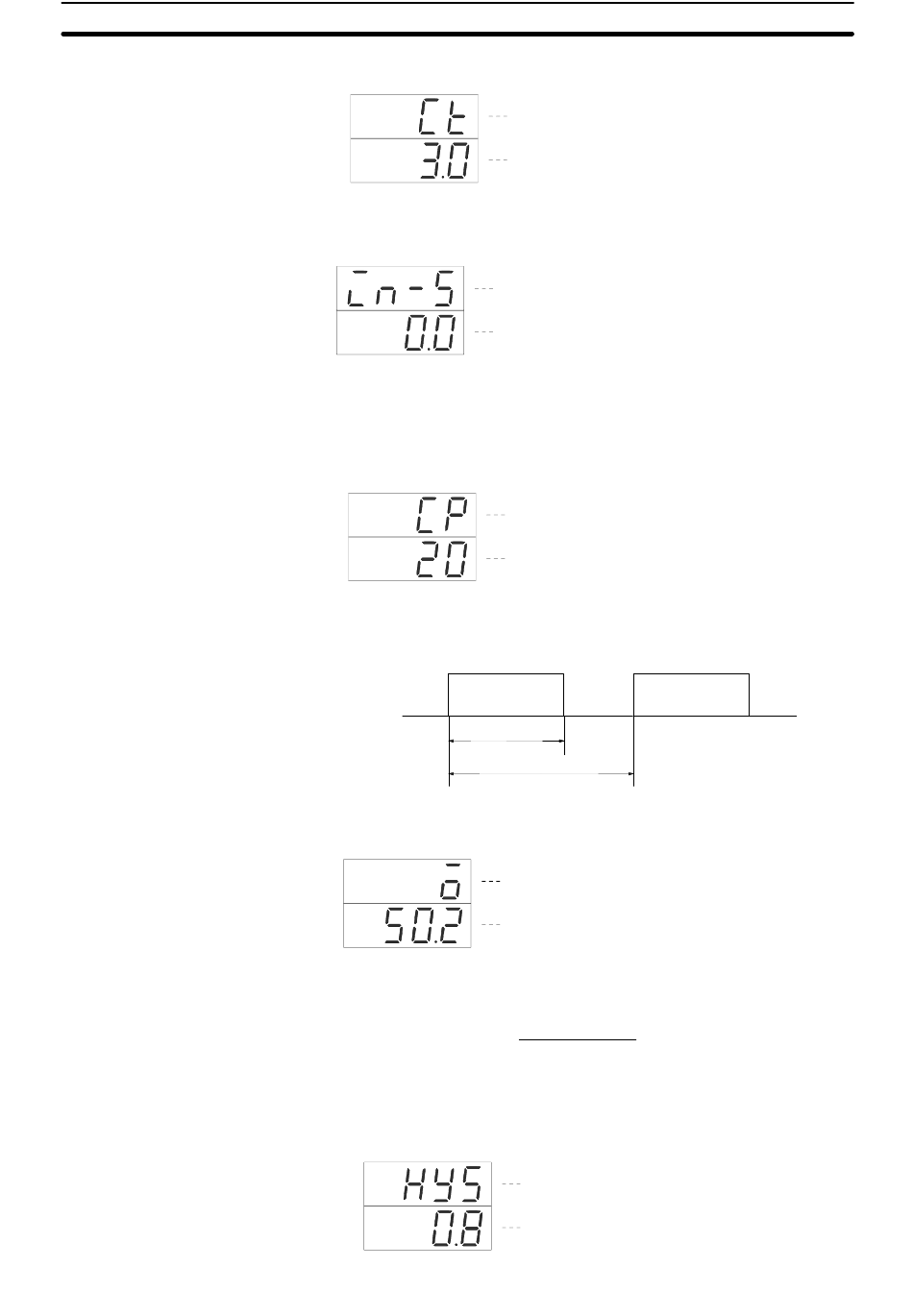

Visualización y selección de parámetros
Visualización de corriente de calentador (Nivel de Display 1)
Valor de desplazamiento de entrada (Nivel de Display 0)
Periodo de control (Nivel de Display 1)
Visualizar variable de salida de control (Nivel de Display 2)
Histéresis (Nivel de Display 1)
PV
SV
PV
SV
Si la temperatura visualizada difiere de la temperatura real debido a la posición
del sensor o a otras condiciones, seleccionar el valor de desplazamiento de
entrada para visulizar la temperatura correcta.
PV
SV
El periodo de control es el tiempo necesario para completar un ciclo ON/OFF de
salida de tensión o de salida transistor.
ON
OFF
PV
SV
Mediante la siguiente fórmula se define la relación entre la variable de salida de
control y el periodo de control:
Variable salida control (%) =
La variable de salida de control durante el control ON/OFF (cuando SW203-1 en
el panel posterior es ON) es ON = 100% y OFF = 0%.
PV
SV
Símbolo del parámetro visualizar corriente
de calentador
Valor actual de corriente de calentador. Unidad: Ampe--
rios (A). Si la corriente excede de 5.5 A, se produce un
error de rebose de entrada de CT y se visualizará ffff.
Símbolo del parámetro valor de desplaza-
miento de entrada
Valor de desplazamiento de entrada actual. Unidades:
o
F. La selección se puede cambiar en este display.
Símbolo del parámetro perido de control
Perido de control actual. Unidades: Segundos (s). La
selección se puede cambiar en este display.
Tiempo de
ON
Periodo de control
Símbolo del parámetro visualizar variable de salida
de control
Variable actual de salida de control. Unidades: (%).
Tiempo ON
x 100
Periodo control
Símbolo del parámetro histéresis
Valor actual de histéresis. Unidad:
selección se puede cambiar en este display.
Sección 3-4
o
C o
o o
C o F. La
27
