3. Instalación
La descripción de la instalación que figura en este capítulo
cumple las normas CEM y la Directiva de máquinas.
Seleccione el tipo de cable y apantallamiento con arreglo a
los requisitos CEM adecuados para el entorno en el que vaya
a ir montado el variador de velocidad.
3.1 Antes de la instalación
Antes de iniciar la instalación, repase la lista de verificación
siguiente teniendo en cuenta las características de su aplica-
ción.
• Control externo o interno.
• Longitud de los cables de motor (>100 m); consulte la
sección Cables de motor largos.
• Motores en paralelo; consulte el menú [213].
• Funciones.
• Variador de velocidad de tamaño adecuado para el
motor/aplicación.
• Instalación de las tarjetas opcionales suministradas con
arreglo a las instrucciones del manual correspondiente.
Si el variador de velocidad va a permanecer almacenado tem-
poralmente antes de la instalación, compruebe las condicio-
nes ambientales en la sección de datos técnicos. Si el variador
de velocidad se traslada al lugar de instalación desde una
zona de almacenamiento fría, es posible que se forme con-
densación en él. Deje que se aclimate completamente y
espere hasta que se evapore cualquier signo visible de con-
densación antes de conectarlo a la red eléctrica.
3.2 Conexiones de cable para
003 - 073
3.2.1 Cables de red
Dimensione los cables de red y los cables de motor con arre-
glo a la normativa local. El cable debe ser capaz de soportar
la intensidad de carga del variador de velocidad.
Recomendaciones sobre la selección
de los cables de red
• No es necesario utilizar cables de red apantallados para
cumplir los requisitos de CEM.
• Utilice cables resistentes al calor (+60°C o más).
• Dimensione los cables y los fusibles teniendo en cuenta
la normativa local y la intensidad nominal de salida del
motor. Consulte la Tabla 43, página 173.
Emotron AB 01-4428-04r2
• La conexión a tierra con cable trenzado —consulte la
Figura 23— solamente es necesaria si la placa de montaje
está pintada. Todos los variadores de velocidad tienen
una placa de fondo sin pintar, por lo que se pueden
montar en una placa de montaje sin pintar.
Conecte los cables de red como se indica en la fig. 20 o 21.
El variador de velocidad lleva incorporado de serie un filtro
de red RFI conforme con la categoría C3 que cumple los
requisitos del segundo entorno.
L3
L1 L2
PE

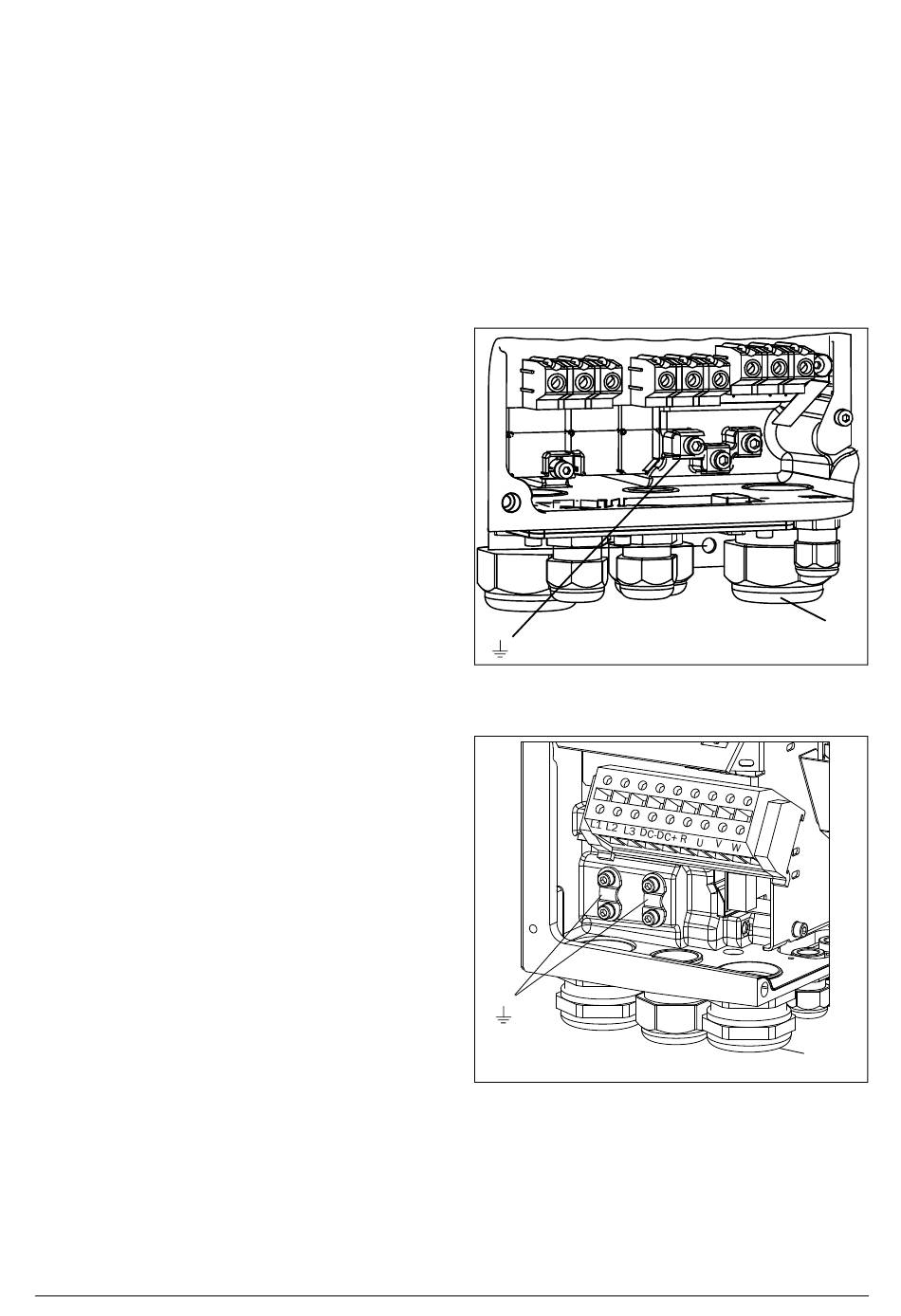

Figura 20 Conexiones del motor y de la red, 003-018
PE
Figura 21 Conexiones del motor y de la red, 026-046
W
V
U
R
DC- DC+
Apantallamiento del
cable de motor
Apantallamiento del
cable de motor
Instalación 13
