7.6.9 Ejemplos funcionales de la tran-
sición Marcha/Paro

Arranque de una bomba adicional

Esta figura muestra una secuencia posible con todos los nive-
les y funciones que se ven implicados cuando se arranca una
bomba adicional mediante los relés de control de bombas.
Una de las salidas de relé controla el arranque de la segunda
bomba. En este ejemplo, el relé efectúa un arranque directo
en línea (DOL) de la bomba. Por descontado, la salida de
Caudal
Bomba maestra
Velocidad
MaxVelocidad
[343]
Vel TransMrc
[39E]
MinVelocidad
[341]
2ª bomba
Velocidad

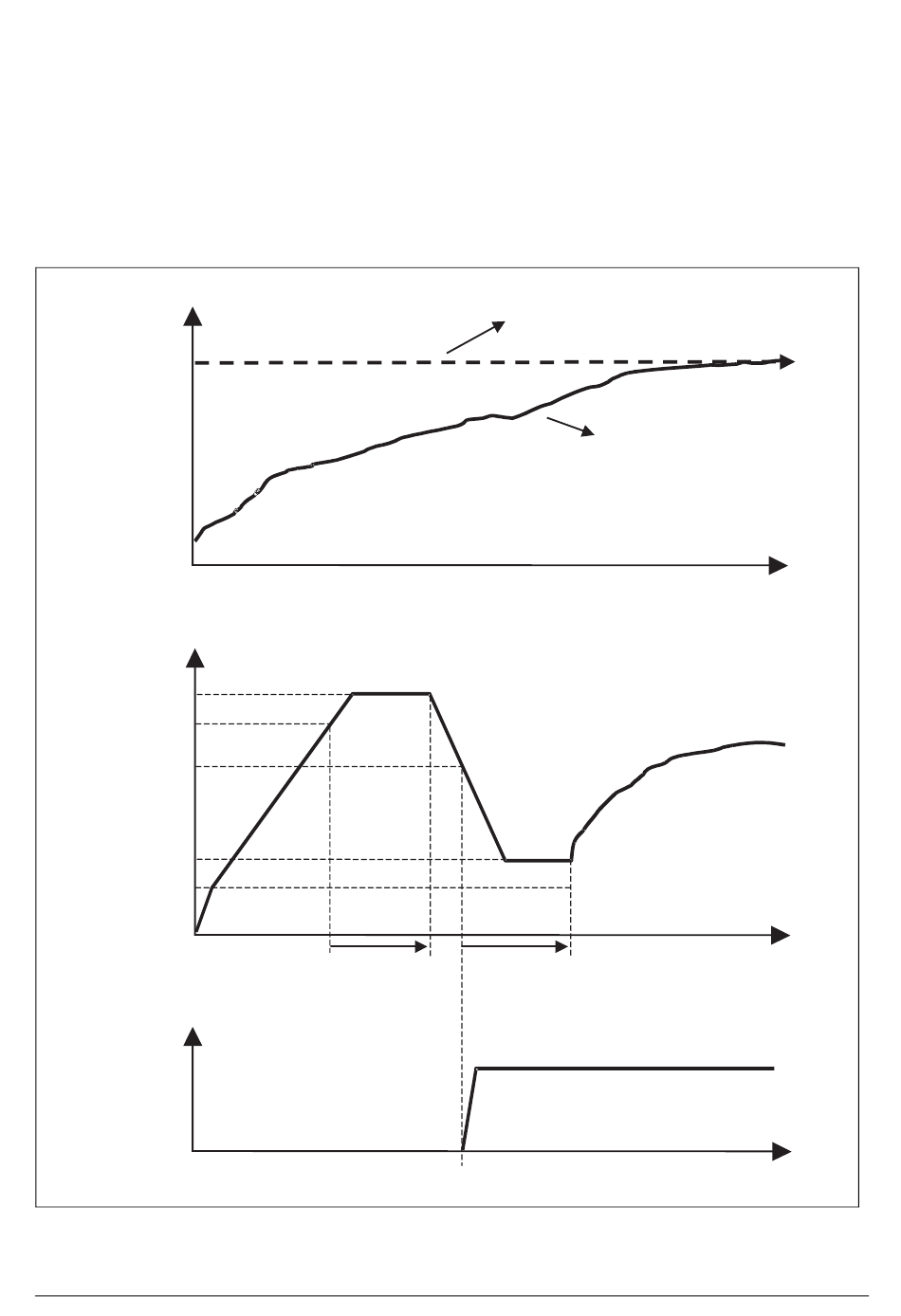

Figura 55 Secuencia temporal de arranque de una bomba adi-
cional
44 Prestaciones principales
Banda superior
Banda inferior
Temp Arranq [399]
relé también puede controlar la Marcha/Paro de otros equi-
pos, como por ejemplo, un arrancador progresivo.
Ajst/Vis Ref [310]
Espera PIDMrc [39D]
La rampa de arranque depende
del método de arranque
Orden de arranque
Caudal de realimentación
Tiempo
Tiempo
Emotron AB 01-4428-04r2
Tiempo
