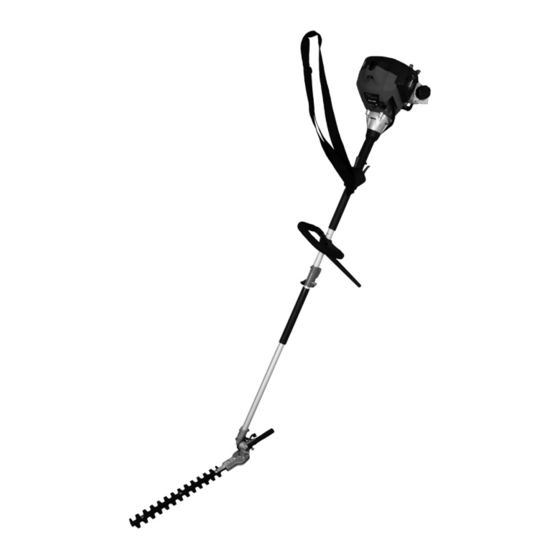

IKRA BHL 3040 Instrucciones De Manejo

Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 90

Enlaces rápidos

Descargar este manual
BHL 3040
Benzin- Heckenschneider
Pole hedge trimmer
Taille-haies à essence
Benzine- Heggenschaar
Tosasiepi a benzina
Cortasetos de altura
Zahradnické nůžky s
prodlouženým dosahem
Gebrauchsanweisung
DE
Vor Inbetriebnahme Gebrauchsanweisung lesen!
Operating Instructions
GB
Read operating instructions before use!
Manuel d'utilisation
FR
Lire attentivement le mode d'emploi avant chaquemise en service!
Gebruiksaanwijzing
NL
Voor inwerkingstelling de gebruiksaanwijzing lezen!
Istruzioni per l'uso
IT
Prima della messa in funzione leggere le istruzioni perl'utilizzo!
Instrucciones de Manejo
ES
¡Lea las instrucciones de manejo antes de efectuar la puesta en marcha!
Návod k použití
CZ
Pøed použitím je nutné si pøeèíst návod k použití!
Navodila za uporabo
SI
Pred uporabo preberite navodilo za uporabo !
Uputstvo za uporabu
HR
Prije stavljanja u pogon proèitajte uputstvo za uporabu!
Kullanim Talýmati
TR
Çaliätirmadan önce kullanma talimatxnx okuyunuz!
Kezelesi Utasistas
HU
Üzembe helyezés elõtt olvassuk el a kezelési útmutatót!
Инструкция по эксплуатации
RU
Перед применением прочитать инструкцию по эксплуатации!
Инструкция за експлоатация
BG
Прочетете инструкцията за експлоатация преди започване на работа!
73710182-09
Škarje za živo mejo na drogu
Škare za živicu na štapu
Uzatma Kollu Taflan kesme
Makinası
Nyeles sövényvágó
Садовый секатор с
увеличенным радиусом
действия
Ножица за жив плет
- Originalbetriebsanleitung
- Translation of the original Operating Instructions
- Traduction du mode d'emploi d'origine
- Vertaling van de originele gebruiksaanwijzing
- Traduzione delle istruzioni per l'uso originali.
-
Traducción de las instrucciones de servicio originales
- Překlad původního návodu k použití
- Prevod originalnega navodila za uporabo
- Prijevod originalne upute za uporabu.
- Den çeviri orijinal
-
Az eredeti használati utasítás fordítása
- Перевод с оригинального руководства по эксплуатации
- Превод на оригиналното ръководство за употреба
