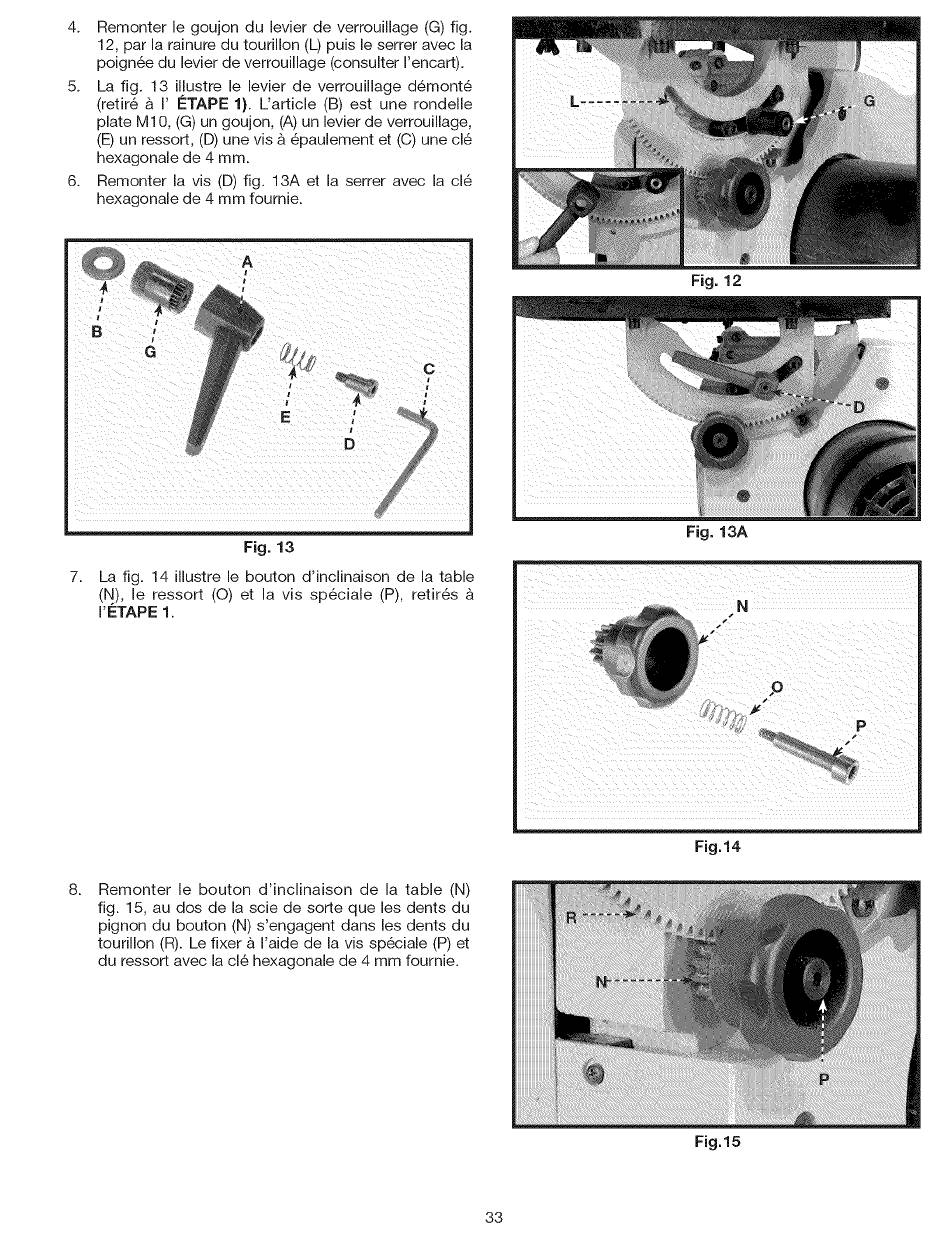

4. Remonter le goujondu levier de verrouillage (G)fig.
12,parlarainure dutourillon (L)puisleserrer a vecla
poign6e d ulevier deverrouillage (consulter I'encart).
5. Lafig. 13 illustrele levierde verrouillage d _mont6
(retir6& I'
F:TAPE 1). L'article (B) est une rondelle
plate M10, (G) un goujon, (A) un levier de verrouillage,
(E) un ressort, (D) une vis & 6paulement et (C) une cl6
hexagonale de 4 mm.
6.
Remonter la vis (D) fig. 13A et la serrer avec la cl_
hexagonale de 4 mm fournie.
7_
8_
Fig. 13
La fig. 14 illustre le bouton d'inclinaison
de la table
(N), le ressort
(O) et la vis sp_ciale
(P), retires &
I'ETAPE 1.
Remonter
le bouton
d'inclinaison
de la table (N)
fig. 15, au dos de la scie de sorte que les dents du
pignon du bouton (N) s'engagent dans les dents du
tourillon (R). Le fixer & I'aide de la vis sp_ciale (P) et
du ressort avec la cl6 hexagonale de 4 mm fournie.
Fig. 12
Fig. 13A
Fig.14
33
Fig.15
