Montar El Seguro De Transporte: Unidad De Reductor Güdel - GUDEL ZP 3-5 V4 Manual De Instrucciones

Puesta en servicio

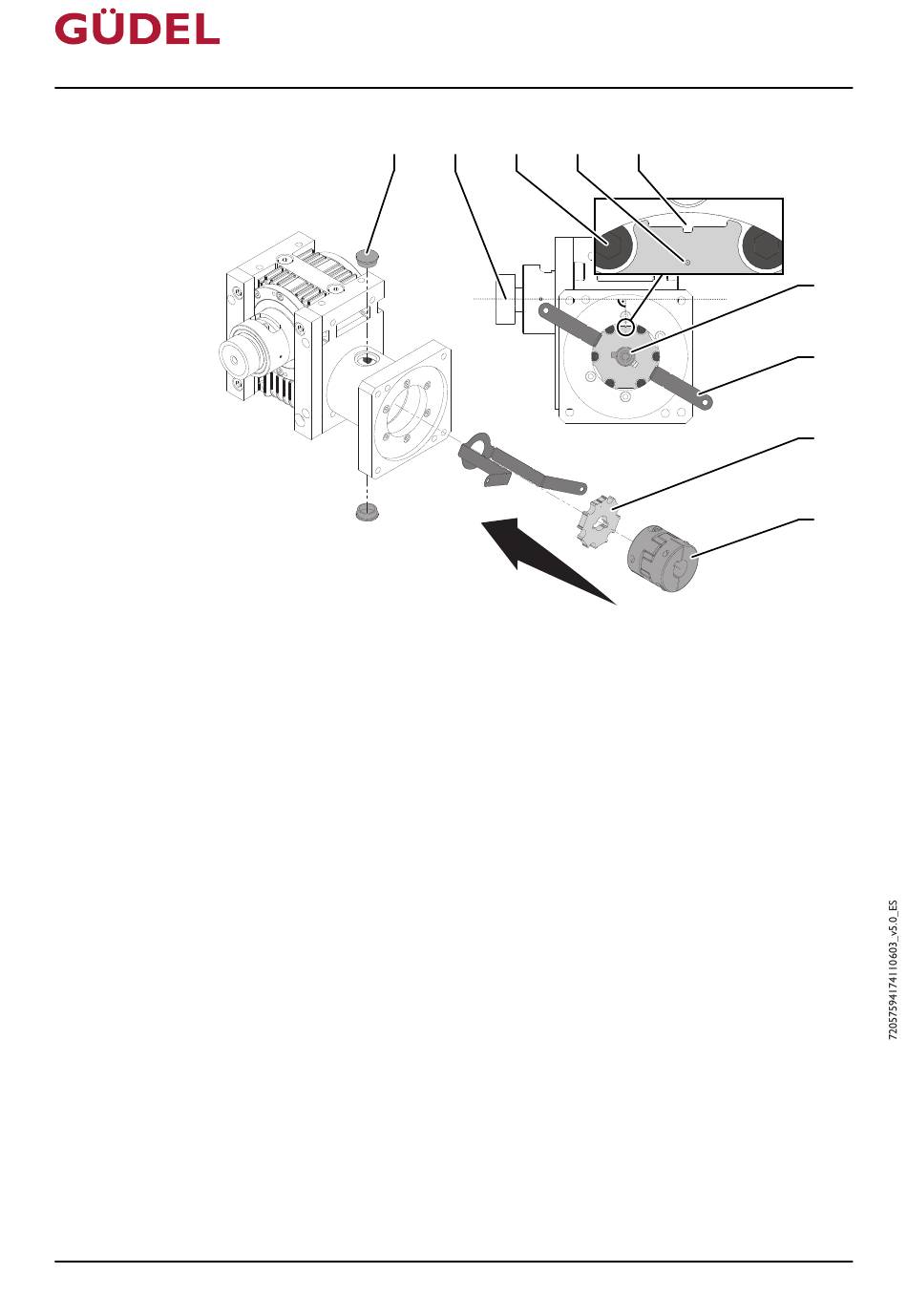

Fig. 7-40 Montar el seguro de transporte: unidad de reductor Güdel
A
B
C
D
E
124
A
Tapón
Eje de salida
Tornillo de fijación
Orificio de marcado
Ranura
MANUAL DE INSTRUCCIONES ZP 3-5 V4
B C D
F Árbol de transmisión con chaveta
G Lengüeta
H Seguro de transporte
I Acoplamiento
E
F
G
H
I
