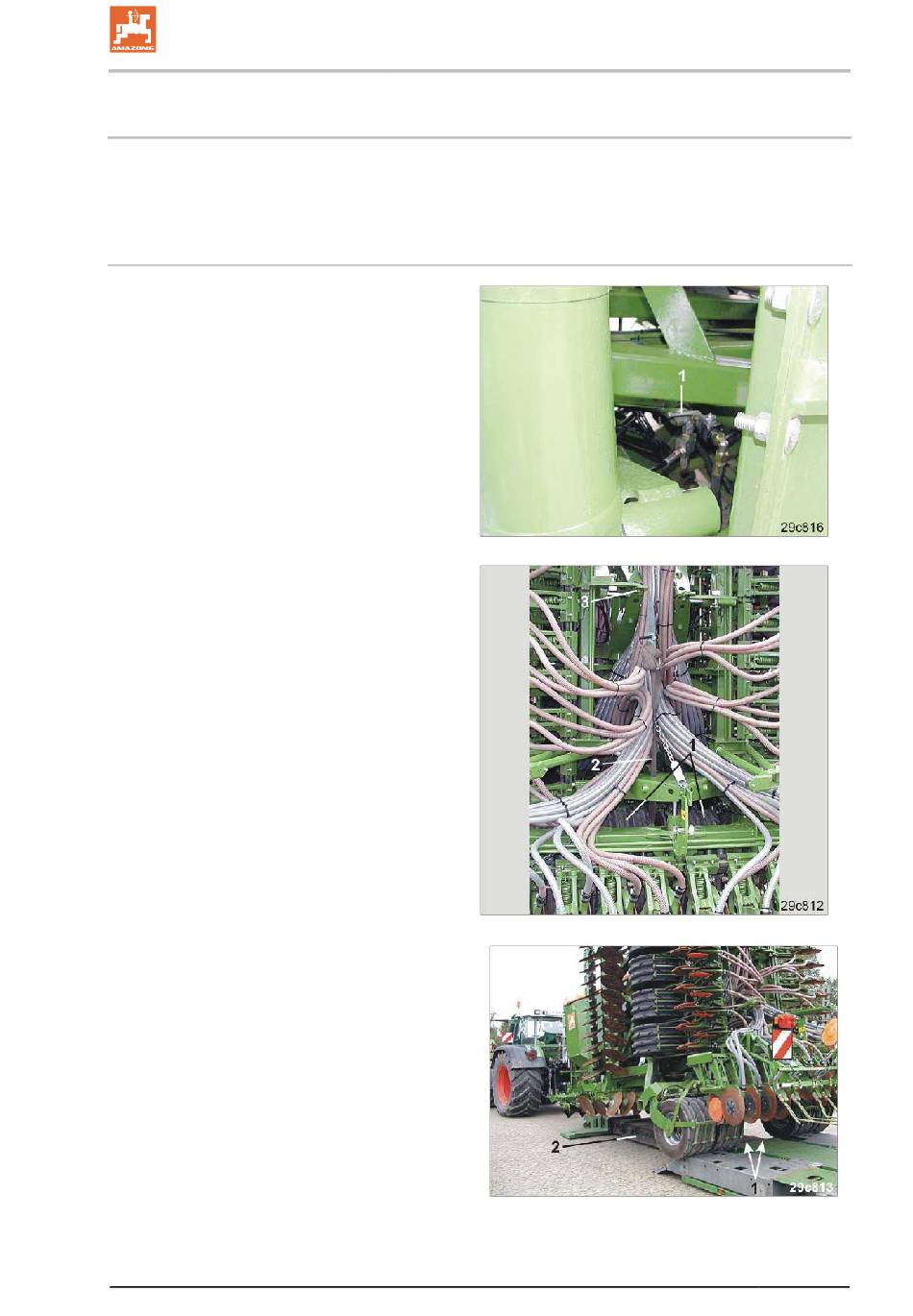

3.3 Carga y descarga de la Cirrus 8001/9001
sobre semirremolques con larguero central
Carga
1. Poner la Cirrus en posición de transporte
(véase el capítulo "Recorridos de
transporte", en la página 120).
2. Hacer bajar completamente la máquina.
3. Cerrar la llave esférica (Fig. 12/1) del
cilindro central del tren de rodaje. En la
figura se muestra la llave esférica cerrada.
4. Fijar los dos brazos oscilantes centrales
(Fig. 13/1) con correas de fijación (Fig.
13/2) a la extensión de la máquina (Fig.
13/3). De este modo se evita que los
brazos oscilantes desciendan al elevar la
máquina.
5. Elevar completamente la Cirrus mediante el
tren de rodaje integrado (a través de la
unidad de mando 1, véase el capítulo
7.1.1.1, en la página 92).
6. Desplazar cuidadosamente la Cirrus hacia
atrás sobre el vehículo de transporte.
Para la carga se requiere una persona
dirigiendo la operación.
Cirrus BAH0006 03.06
Para la carga y descarga de la Cirrus 8001/9001, los dos brazos
oscilantes (Fig. 14/1) deben estar levantados para no entrar en
colisión con el larguero central (Fig. 14/2) del semirremolque.
Fig. 12
Fig. 13
Fig. 14
Carga y descarga
