Rodas giratórias
Roda giratória, Adaptador da roda giratória, Forqueta da
roda giratória
De vez em quando, a cadeira de rodas pode "fugir" ligeiramente
para a direita ou esquerda ou as rodas giratórias podem vibrar.
As razões podem ser as seguintes:
• O movimento frontal e/ou inverso da roda não foi ajustado
corretamente.
• O ângulo da roda giratória não foi ajustado corretamente.
• A pressão do ar da roda giratória e/ou roda traseira é incorreta;
as rodas não viram suavemente.
O ajustamento óptimo das rodas giratórias é necessário para a
cadeira de rodas se mover em linha reta.
As placas das rodas giratórias devem ser reajustadas e os
dispositivos de bloqueio das rodas devem ser inspecionados
sempre que a posição da roda traseira for alterada.
Ajustar a roda giratória
Para garantir o ajuste paralelo das forquetas, basta contar os
dentes visíveis em ambos os lados. Depois de ajustar a forqueta
da roda giratória, os dentes garantem uma posição segura,
permitindo ajustar até 16° em incrementos de 2°. Use o lado
plano na parte dianteira da forqueta da roda giratória para
verificar a posição de ângulo reto em relação ao chão (Fig.
4.15).
O design patenteado permite virar a forqueta da roda giratória,
para que o possa ajustar em ângulos retos em relação ao chão
quando alterar o ângulo do assento.
Ajuste da estabilidade direcional
Desaparafuse os parafusos Allen (1) na parte inferior da
forqueta. Então, pode abrir o parafuso (2). Agora pode rodar a
ranhura preta (3) para a esquerda ou direita.
Esquerda – a cadeira puxa para a esquerda
Direita – a cadeira puxa para a direita
Depois, aperte de novo o parafuso (2). Aplique um ângulo de
90° da forqueta até ao chão.
Agora, aperte de novo o parafuso (1). (Fig. 4.16).

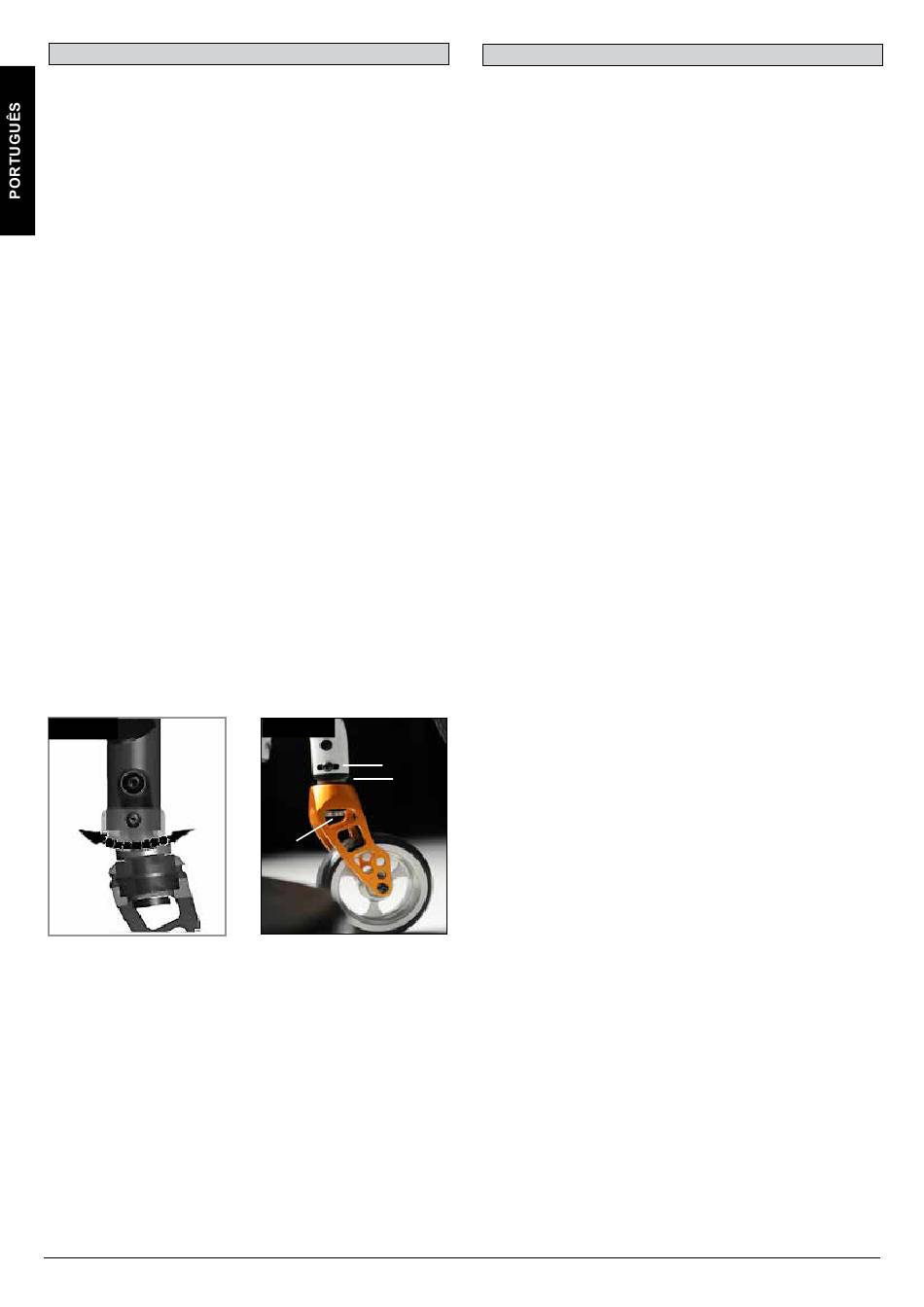

Fig. 4.15
+8 -8
36
Fig. 4.16
2
3
1

Alinhamento das Rodas

Ajustar alinhamento das rodas
Importante: Para conseguir o melhor movimento possível, deve
ajustar as rodas traseiras para a sua posição ótima, o que
significa ajustar corretamente o alinhamento da roda.
Para fazer isto, à mesma altura, meça a distância entre as rodas
dianteiras e traseiras para garantir que estão paralelas entre si.
A diferença entre ambas as medições não deve ser superior a 5
mm. Se a distância for superior, siga as seguintes instruções
para ajustar o piso.
Ajuste do piso da Krypton R
Ajustar a convergência/abertura para zero
NOTA: Uma cadeira de rodas com adaptador de eixo a 0° não
pode ter uma convergência ou divergência. Este alinhamento só
é necessário para adaptadores com eixo a 3° e 6°.
O termo "convergência ou divergência" define como as rodas
traseiras da cadeira estão alinhadas em relação ao chão. Isto
determina a qualidade do movimento da cadeira de rodas. Há
resistência normal ou resistência de rodagem quando a cadeira
de rodas não tiver convergência nem divergência.
Para ajustar a convergência/abertura para zero: Desaperte o
parafuso Allen (1) que prende o grampo (2) do adaptador do
eixo (3) dos dois lados da cadeira de rodas. O ângulo das
facetas para chave fixadas no adaptador do eixo (3) deve ser
exactamente 90° em relação ao chão. Para fazer isto, use uma
ferramenta de ajuste (esquadro) que permita medir um ângulo
de 90°. Depois, rode o adaptador do eixo (3) até a faceta da
chave esta exatamente paralela ao valor da ferramenta. Efetue
estes ajustes nos dois lados. Depois, aperte novamente os
parafusos Allen (1) do grampo (2) dos dois lados da cadeira de
rodas com um binário de 5 Nm. (Fig. 4.17).
Ajuste da largura do piso (só possível com abaulamento de
3° e 6°):
A largura do piso traseiro define-se como a distância entra as
rodas traseiras e é ajustada na fábrica pelo que a distância
entre a roda motriz e o lado é de aproximadamente 12 mm.
Para ajustar a largura do piso na traseira, desaperte o parafuso
Allen (1) no grampo (2) do adaptador do eixo(3) e puxe o
adaptador do eixo (3) ainda mais para fora da barra do eixo ou
empurre-o-o para a barra do eixo para aumentar ou reduzir a
largura do piso até atingir a largura pretendia. Depois, aperte
novamente os parafusos Allen (1) do grampo (2) dos dois lados
da cadeira de rodas com um binário de 5 Nm. (Fig. 4.17).
Repita este procedimento no outro lado. Certifique-se sempre
de que os adaptadores do eixo foram ajustados da mesma
maneira dos dois lados.
