Tuyaux de transmission de la pression
dans la chambre de combustion
Prise de pression dans la
chambre de combustion
BGN 540LX
Tuyaux de transmission de la pression dans la chambre de combustion
Prise de pression dans la chambre de combustion

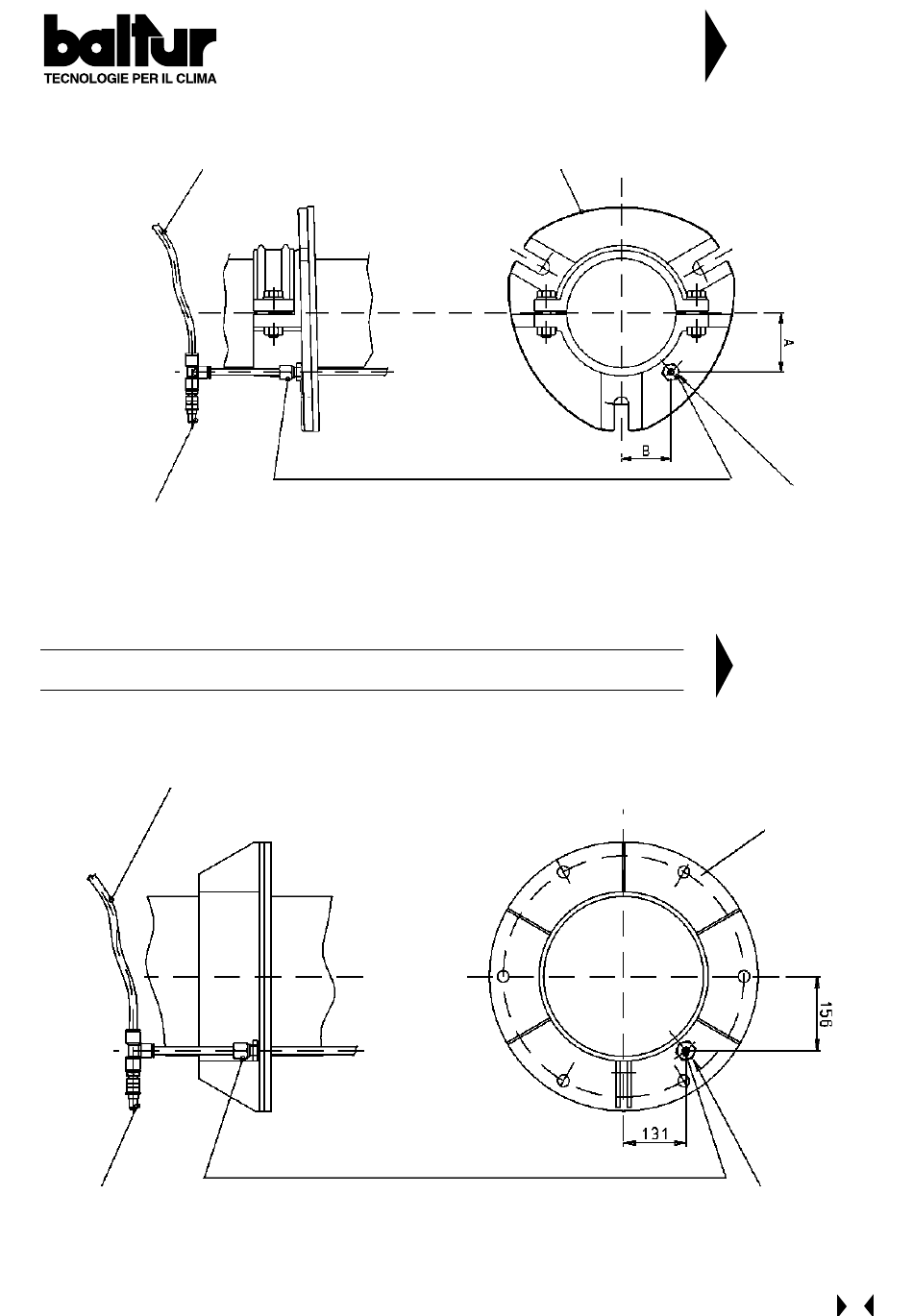

CONTROLE DE LA PRESSION DANS LA
CHAMBRE DE COMBUSTION BGN 60LX ÷ 390LX
Nipplo de raccordement tuyau de contrôle de
la pression dans la chambre de combustion
Nipplo de raccordement tuyau de contrôle de
la pression dans la chambre de combustion
Bride brûleur
Bride brûleur
N° 0002933301
REV.: 2001/07/31
Percer la plaque
et l'élément
réfractaire Ø 12"
N° 0002933821
REV.: 2002/05/22
Percer la plaque
et l'élément
réfractaire Ø 12"
83
