Regulación Del Cabezal De Combustión Del Quemador Bgn -Lx; Esquema De Disposición De Los Electrodos - baltur BGN 40 LX Manual Del Usuario

Electrodo de encendido
X = Distanciacabezal / disco
(consultar tabla según el modelo del quemador).
NOTA: Disminuyendo la distancia "X" disminuye el valor de emisión
de NOx. Regular la distancia "X" siempre entre el valor
mínimo y máximo especificado en el campo de trabajo.

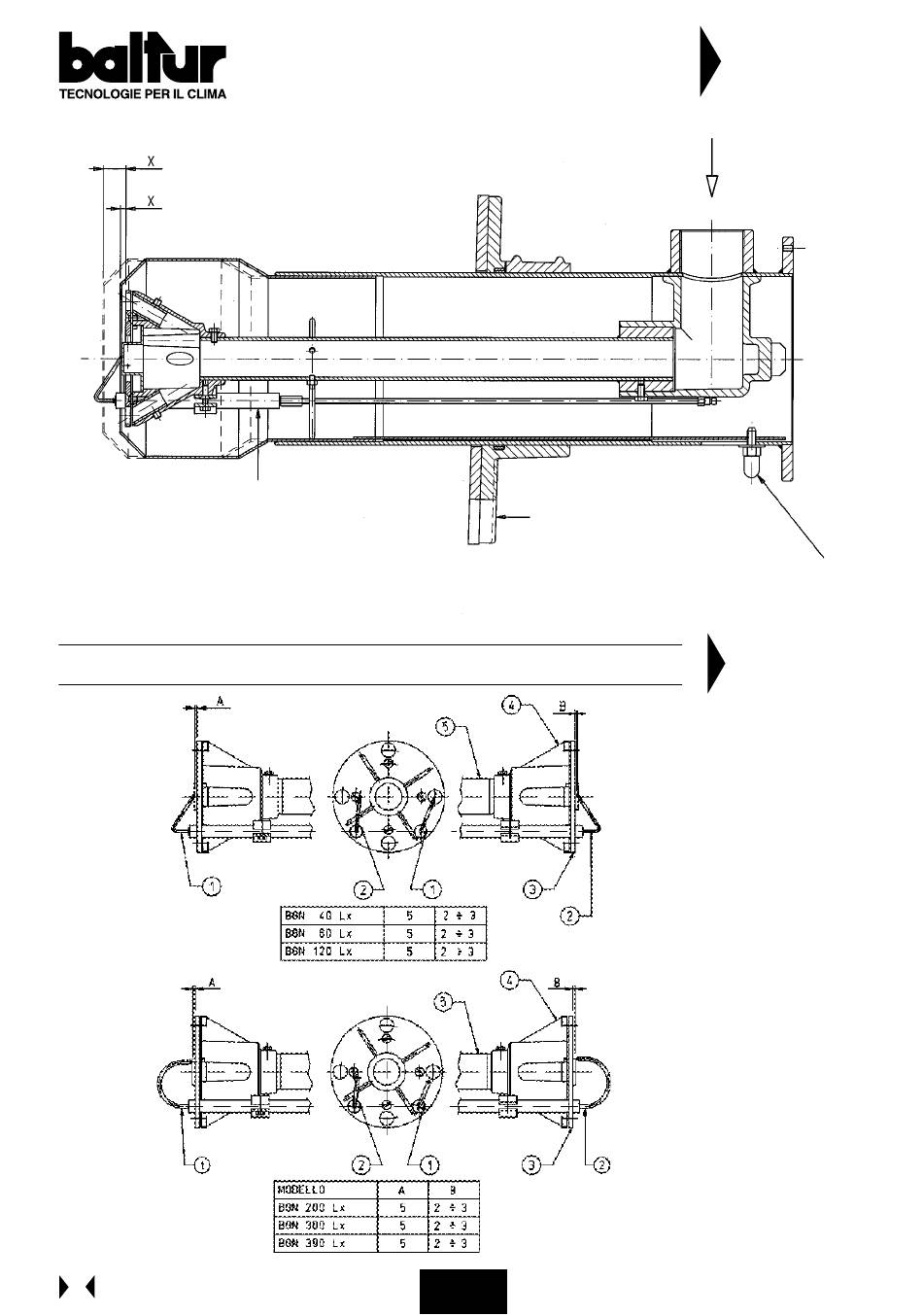

ESQUEMA DE DISPOSICIÓN DE LOS ELECTRODOS
74
REGULACIÓN DEL CABEZAL
DE COMBUSTIÓN DEL QUEMADOR BGN -LX
Arandela de conexión a
la caldera
Regulador del cabezal de combustión
Desplazar hacia adelante para abrir el paso del
aire entre el disco y el cabezal, desplazar hacia
atrás para cerrarlo
SP
N° 0002933200
REV.: 28/11/2000
Entrada del gas
N° 0002933195
Rev. 09/04/20045
1 Electrodo ionizador
2 Electrodo de encendido
3 Disco llama
4 Mezclador
5 Tubo de salida del gas
