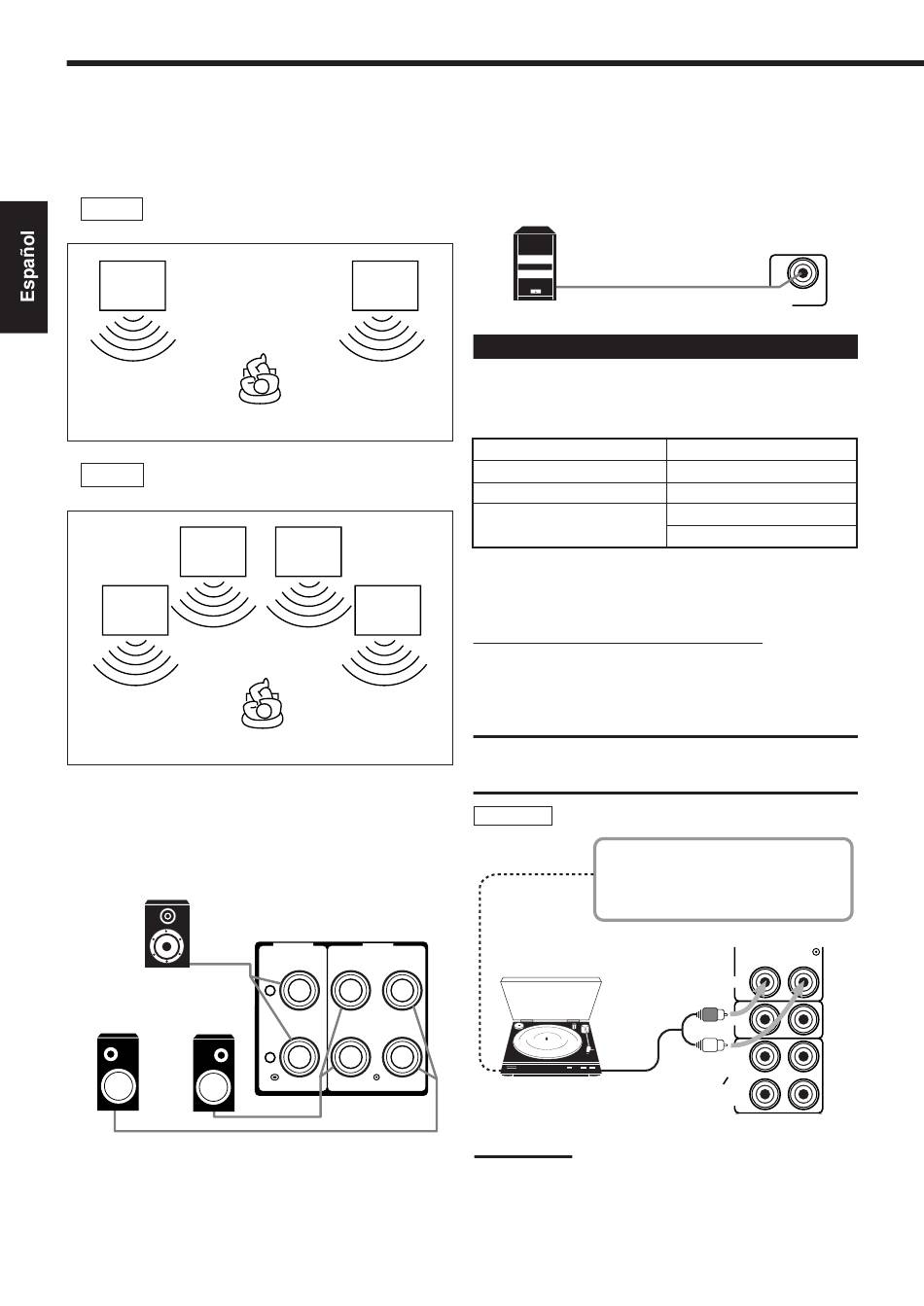

Acerca de la impedancia de los altavoces

La impedancia de altavoz requerida para los altavoces delanteros
difiere según que se estén utilizando ambos terminales FRONT
SPEAKERS 1 y FRONT SPEAKERS 2 o sólo uno de ellos.
CASO 1 Cuando conecte solamente un par de altavoces
delanteros
Altavoz
delantero
1
Utilice altavoces delanteros con una impedancia de 8 Ω – 16 Ω.
CASO 2 Cuando conecte dos pares de altavoces
delanteros
Altavoz
delantero
2
Altavoz
delantero
1
Utilice altavoces delanteros con una impedancia de 16 Ω – 32 Ω.
Conexión de los altavoces traseros y central
Conecte los altavoces traseros a los terminales REAR SPEAKERS y
el altavoz central a los terminales CENTER SPEAKER utilizando
los cables.
Altavoz
central
Altavoz Altavoz
trasero trasero
izquierdo derecho
5
Altavoz
delantero
1
Altavoz
delantero
2
Altavoz
delantero
1
CENTER REAR
SPEAKER SPEAKERS
+
–
RIGHT LEFT
Conexión del subwoofer (altavoz para
frecuencias muy bajas)
Conectando un subwoofer logrará reforzar los graves.
Conecte el jack de entrada de un subwoofer motriz al jack
SUBWOOFER OUT del panel trasero, utilizando para ello un cable
con clavijas monopolares RCA (no suministrados).
Subwoofer motriz
Conexión de los componentes de audio/vídeo
A este receptor se podrán los siguientes componentes de audio/
vídeo. Consulte también los manuales entregados con sus
componentes.
Componentes de audio
•
Giradiscos
•
Reproductor de CD*
•
Platina de cassette o
grabadora de CD*
* Usted podrá conectar estos componentes utilizando los métodos
descritos en "Conexiones analógicas" (abajo) o en "Conexiones
digitales" (véase la página 8).
Conexiones analógicas
Conexiones de los componentes de audio
Utilice cables con clavijas monopolares RCA (no suministrados).
Conecte la clavija blanca al jack izquierdo de audio, y la clavija roja
al jack derecho de audio.
PRECAUCION:
Si conecta un dispositivo reforzador de sonido tal como un
ecualizador gráfico entre los componentes de fuente y este receptor,
se podría distorsionar el sonido generado por este receptor.
Giradiscos
Si su giradiscos está provisto de un
cable de tierra, conecte el cable al
terminal AM (H) del panel trasero.
Giradiscos
A salida
de audio
Ej.: Esta conexión es para el
giradiscos con un MM (imán
móvil) tipo cartucho.
Nota:
Cualquier giradiscos que incorpore un cartucho de pequeña potencia
tal como un MC (tipo de bobina móvil) debe ser conectado a este
receptor a través de un preamplificador comercial o de un
transformador elevador. La conexión directa podría producir un
volumen insuficiente.
SUBWOOFER
OUT
Componentes de vídeo
•
Reproductor DVD*
•
Televisor*
•
Sintonizador DBS*
•
Videograbadora
PHONO
CD
OUT
(REC)
TAPE
CDR
IN
(PLAY)
OUT
(REC)
