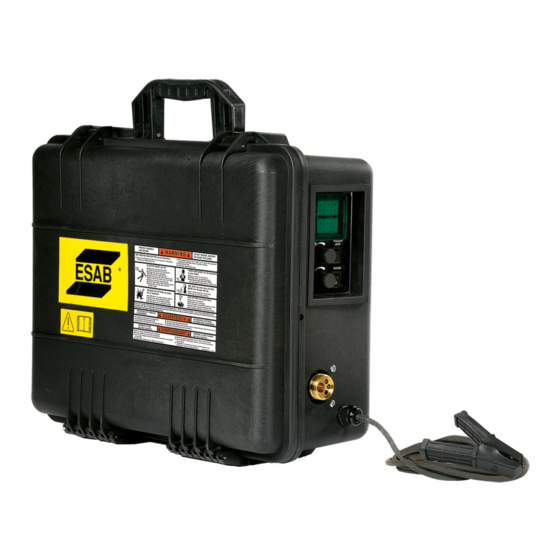

MobileFeed 301 AVS
Instrucciones de uso
0558 012 634 ES 20150918
Valid for: serial no. WxxK533xxxx

Publicidad

Tabla de contenido
loading

Manuales relacionados para ESAB MobileFeed 301 AVS

Resumen de contenidos para ESAB MobileFeed 301 AVS

  • Página 1 MobileFeed 301 AVS Instrucciones de uso 0558 012 634 ES 20150918 Valid for: serial no. WxxK533xxxx...

  • Página 3: Tabla De Contenido

    Sustitución de la válvula solenoide ..............27 Resolución de problemas ................. 27 PEDIDO DE REPUESTOS.................. 28 ESQUEMA DEL CABLEADO..................29 CONSUMIBLES ......................30 NÚMEROS DE REFERENCIA...................31 ACCESORIOS ......................32 Reservado el derecho a modificar las especificaciones sin previo aviso. 0558 012 634 © ESAB AB 2015...

  • Página 4: Seguridad

    Antes de instalar o utilizar el equipo, lea el manual de instrucciones, asegurándose de que lo entiende Los usuarios de los equipos ESAB tienen la responsabilidad de asegurarse de que cualquier persona que trabaje con el equipo o cerca de este respete todas las medidas de seguridad necesarias.
  • Página 5 ○ Debe haber equipos de extinción de incendios adecuados claramente identificados y a mano ○ Las tareas de lubricación y mantenimiento no se pueden llevar a cabo con el equipo de soldadura en funcionamiento 0558 012 634 - 5 - © ESAB AB 2015...
  • Página 6 Antes de instalar o utilizar el equipo, lea el manual de instrucciones, asegurándose de que lo entiende PROTÉJASE Y PROTEJA A LOS DEMÁS ¡PRECAUCIÓN! Este producto está destinado exclusivamente a soldadura por arco. 0558 012 634 - 6 - © ESAB AB 2015...
  • Página 7 Como responsable del equipo, le corresponde informarse sobre los puntos de recogida autorizados. Si desea más información, póngase en contacto con el distribuidor ESAB más cercano. ESAB puede proporcionarle todos los accesorios y elementos de protección necesarios. 0558 012 634 - 7 -...

  • Página 8: Introducción

    INTRODUCCIÓN Descripción general El MobileFeed 301 AVS (Sensibilidad de tensión del arco) es un dispositivo alimentador de hilo portátil. La unidad se alimenta por completo de la tensión del arco a partir de una fuente de alimentación de soldadura de corriente constante (CC) o de tensión constante (CV).

  • Página 9: Datos Técnicos

    3 DATOS TÉCNICOS DATOS TÉCNICOS NOTA: El MobileFeed 301 AVS no está recomendado para transferencia por cortocircuito con fuentes de alimentación de corriente constante debido a la limitada corriente de cortocircuito disponible en este tipo de fuentes de alimentación. MobileFeed 301 AVS Velocidad de alimentación de hilo...
  • Página 10 3 DATOS TÉCNICOS Los equipos marcados IP 23S se pueden utilizar tanto en interiores como en exteriores, pero no se deben usar con lluvia. 0558 012 634 - 10 - © ESAB AB 2015...

  • Página 11: Instalación

    Hay disponibles otros rodillos impulsores para la alimentación de otros tamaños de hilo duro, hilo blando e hilo tubular. Consulte la tabla de selección de rodillo impulsor y tubo guía en el capítulo COMSUMIBLES. 0558 012 634 - 11 - © ESAB AB 2015...

  • Página 12: Instalación De Los Rodillos Impulsores Y Los Tubos Guía

    6. Pase el hilo y fije el conjunto del rodillo de presión (2). Instalación del hilo de soldadura ¡PRECAUCIÓN! Apague la fuente de alimentación y el alimentador de hilo. 0558 012 634 - 12 - © ESAB AB 2015...

  • Página 13: Instalación Del Hilo De Soldadura

    6. Encienda la fuente de alimentación y el alimentador de hilo. 7. Pulse el gatillo del soplete o bien pulse el interruptor de avance (Jog) para alimentar hilo a través del soplete. 0558 012 634 - 13 - © ESAB AB 2015...

  • Página 14: Ajuste Del Arrastre Del Freno

    ¡ADVERTENCIA! Desenchufe la fuente de alimentación y el alimentador de hilo antes de realizar ninguna conexión entre el alimentador de hilo y la fuente de alimentación de soldadura. 0558 012 634 - 14 - © ESAB AB 2015...

  • Página 15: Conexiones De Alimentación

    Conexiones de alimentación ¡PRECAUCIÓN! Apague la fuente de alimentación y el alimentador de hilo. La unidad MobileFeed 301 AVS se puede usar con polaridad de corriente continua con electrodo positivo (DCEP) o de corriente continua con electrodo negativo (DCEN) sin modificaciones.
  • Página 16 1. Conecte el cable de soldadura (1) de la fuente de alimentación a la conexión del talón de soldadura que sale de la parte trasera del alimentador MobileFeed 301 AVS. a) Terminal positivo para hilos tubulares rellenos de flux con gas de protección o hilos macizos.

  • Página 17: Funcionamiento

    Existe riesgo de aplastamiento al cambiar la bobina. No se ponga guantes de protección para introducir el hilo de soldadura entre los rodillos alimentadores. ¡ADVERTENCIA! No utilice el alimentador con la carcasa abierta. 0558 012 634 - 17 - © ESAB AB 2015...

  • Página 18: Conexiones Y Dispositivos De Control

    La velocidad de alimentación del hilo real en cualquier ajuste dado varía con la tensión del arco. El aumento de la tensión del arco provoca un aumento en la velocidad de alimentación del hilo. 0558 012 634 - 18 - © ESAB AB 2015...
  • Página 19 La fuente de alimentación debe estar encendida con el contactor cerrado. 0558 012 634 - 19 - © ESAB AB 2015...
  • Página 20 El modo CV se utiliza con fuentes de alimentación de tensión constante. El modo seleccionado también influye en las funciones del alimentador de hilo, tal y como se muestra a continuación: 0558 012 634 - 20 - © ESAB AB 2015...

  • Página 21: Procedimientos De Funcionamiento

    Medidas de seguridad en el trabajo Cumpla todos los requisitos de seguridad sobre ventilación, detección de incendios, etc. para soldadura por arco según lo establecido en la sección "PRECAUCIONES DE SEGURIDAD". 0558 012 634 - 21 - © ESAB AB 2015...
  • Página 22 Antes de soldar, es imprescindible ponerse la ropa de protección (mandil, chaqueta o buzo de soldadura y guantes) y protección ocular (gafas y careta de soldar) adecuadas. El incumplimiento puede resultar en lesiones graves. 0558 012 634 - 22 - © ESAB AB 2015...

  • Página 23: Establecimiento De Un Procedimiento De Soldadura

    Diámetro 5,1/200 6,35/250 7,6/300 8,9/350 10,2/400 11,4/450 12,7/500 0,045 28 V 29 V 30 V 32 V 32 V pulg. 250 A 260 A 270 A 300 A 350 A 0558 012 634 - 23 - © ESAB AB 2015...

  • Página 24: Mobilefeed 301 Con Fuentes De Alimentación Cc

    5. Provoque un arco y ajústelo a la velocidad de alimentación del hilo deseada con el mando de velocidad del hilo. 0558 012 634 - 24 - © ESAB AB 2015...

  • Página 25: Mobilefeed 301 Con Fuentes De Alimentación Cv

    1. Suelte el interruptor del soplete para romper el arco. 2. Si va a dejar el equipo desatendido, apague y desconecte siempre el suministro eléctrico del equipo y apague el suministro de gas de protección en el origen. 0558 012 634 - 25 - © ESAB AB 2015...

  • Página 26: Mantenimiento

    Inspeccione los rodillos con regularidad y límpielos con un cepillo eléctrico de alambre fino. Evite rallar o eliminar la dureza de las superficies de las ranuras en rodillos ranurados. 0558 012 634 - 26 - © ESAB AB 2015...

  • Página 27: Sustitución De La Válvula Solenoide

    4. Compruebe que la fuente de alimentación está establecido en "Suitcase" (maleta) o "MIG" para asegurarse de que la unidad MobileFeed funcionará. 0558 012 634 - 27 - © ESAB AB 2015...

  • Página 28: Pedido De Repuestos

    ESAB. Utilice siempre repuestos y consumibles originales de ESAB. La unidad MobileFeed 301 AVS se ha diseñado y probado en conformidad con las normas internacionales IEC-/EN 60974-5 e IEC-/EN 60974-10. Una vez terminadas las tareas de mantenimiento o reparación, es responsabilidad de la persona o personas que las hayan llevado a cabo asegurarse de que el producto sigue cumpliendo dichas normas.

  • Página 29: Esquema Del Cableado

    ESQUEMA DEL CABLEADO ESQUEMA DEL CABLEADO 0558 012 634 - 29 - © ESAB AB 2015...

  • Página 30: Consumibles

    0558 001 895 0558 001 758 1,6 (1/16) 21159 0558 001 898 0558 001 895 0558 001 758 + Use flat, plain pressure roll(s), PN 23612368, supplied with wire feeder. 0558 012 634 - 30 - © ESAB AB 2015...

  • Página 31: Números De Referencia

    Ordering Number Denomination Notes 0558 102 207 MobileFeed 301 AVS 0558 102 222 MobileFeed 301 AVS w/remote CE, Remote voltage control works with Warrior PS only. Technical documentation is available on the Internet at: www.esab.com. 0558 012 634 - 31 -...

  • Página 32: Accesorios

    ACCESORIOS Each MobileFeed wire feeder has 3 remote control cable lengths that can be used with ESAB Warrior series power sources. Requires remote option in feeder. 0558 102 197 Cable Remote MF201/301, 7.5 m 0558 102 198 Cable Remote MF201/301, 15 m 0558 102 199 Cable Remote MF201/301, 30 m 0160 361 881 OKC50 Connectors 2 in (50 mm²),...
  • Página 33 ACCESORIOS 0558 012 634 - 33 - © ESAB AB 2015...
  • Página 34 ESAB subsidiaries and representative offices Europe NORWAY North and South America SOUTH KOREA AS ESAB ESAB SeAH Corporation AUSTRIA Larvik ARGENTINA Kyungnam ESAB Ges.m.b.H Tel: +47 33 12 10 00 CONARCO Tel: +82 55 269 8170 Vienna-Liesing Fax: +47 33 11 52 03...
