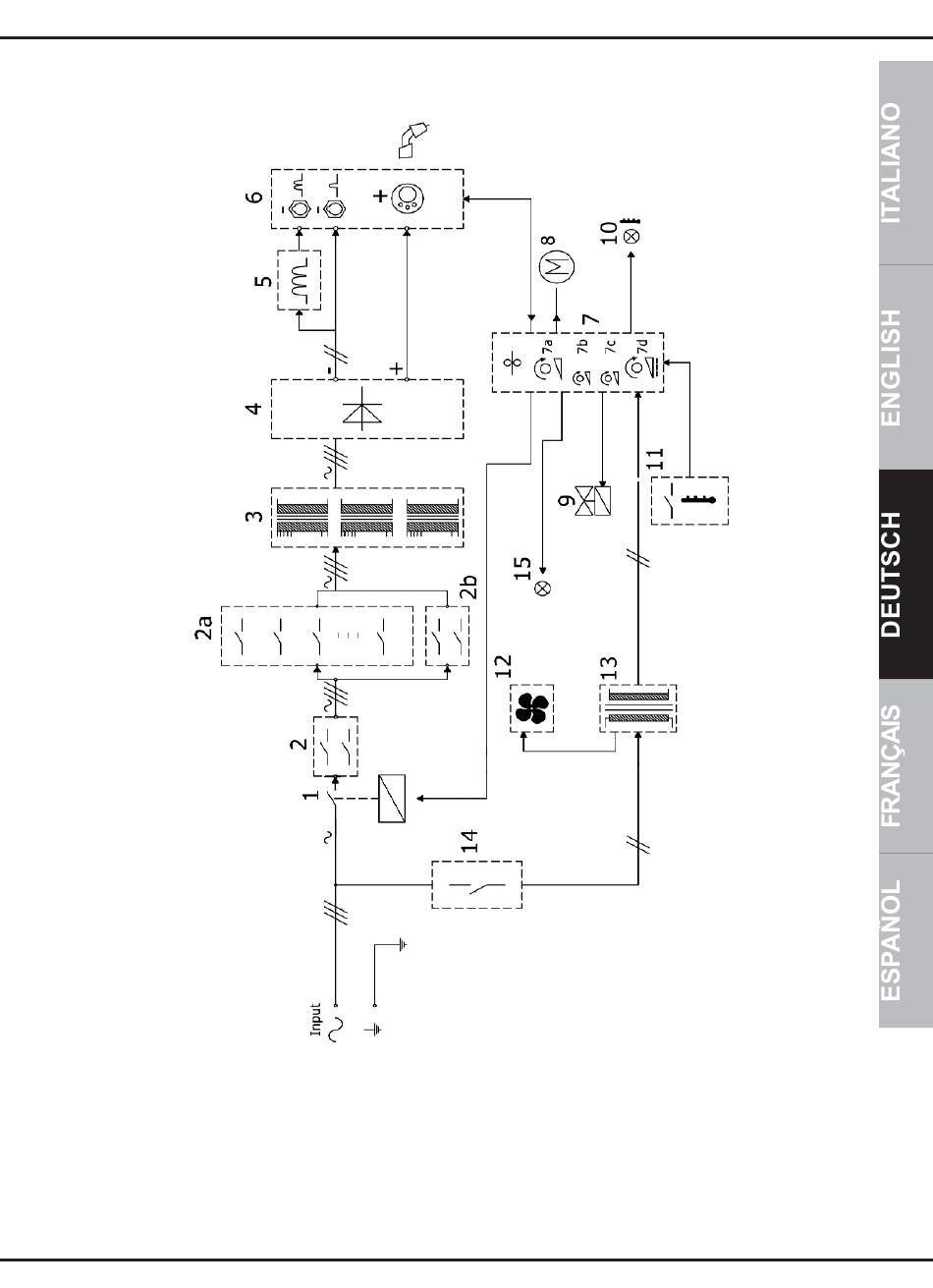

20. SCHEMA BLOCKIERUNGEN TM 320W
1. Fernschalter
2 . Kommutator DV
2a . Kommutator
2b. Auswahl der Strombandbreite
3. Transformator
4. Brückenschaltung
5. Ausgangswert Drosselwiderstand
der Einebnung
6. Ausgangsstecker
7. Kontrolltafel
7a Einstellen Geschwindigkeit Drahtvorschub
DV -TM360W DV -TM420W
7b Einstellen Soft Start
7c Einstellen Burnback
7d Einstellen Schweißdauer
8. Motor Drahtvorschub
9. Elektroventil Gas
10. Thermostat
11. Anzeige zu hohe Temperatur
12. Ventilator
13. Hilfstransformator
14. Schalter Ein-Aus
15. Anzeige Schweißgerät in Funktion
