EN54-2:Anexo D
Una zona no contendrá más de 32
dispositivos de alarma
Página 14 de 28

Conexionado de Pulsadores

Los pulsadores de alarma de incendio se conectan a la línea de zona
mediante un Diodo Zenner de 5,1V /0,25w (no suministrado). El
pulsador PUL-VSN incorpora este diodo Zenner.
Las centrales Vision-LT permiten conectar un número ilimitado de
pulsadores de alarma en cada zona. No obstante, la norma EN54-14
limita a 32 el número máximo de dispositivos alarma por zona.

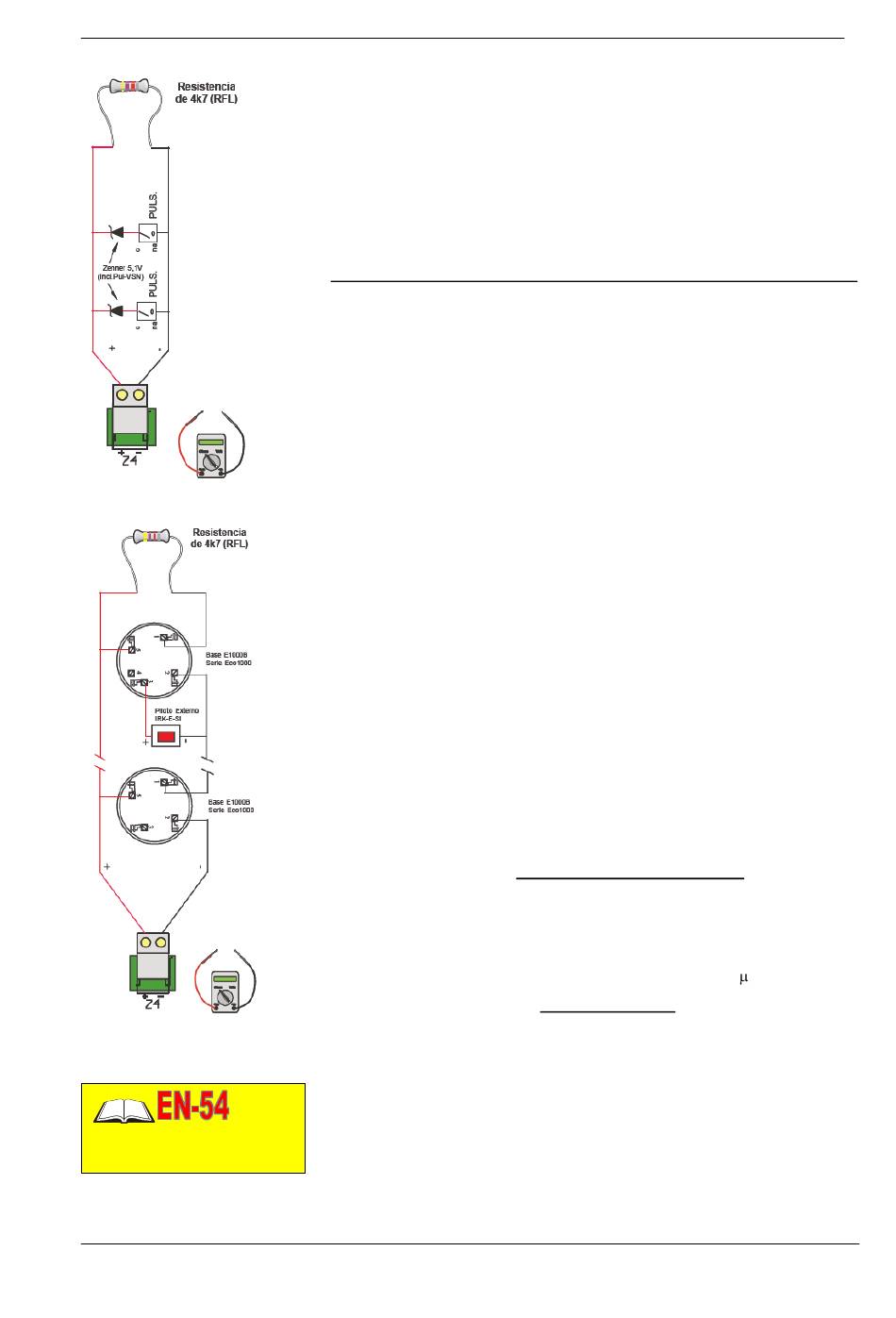

Cada pulsador deberá conectarse en serie con un diodo Zener de 5,1V
(0,25wat. mínimo)
muestra en el dibujo (el PUL-VSN de MorleyIAS incorpora el zener).
Antes de conectar la línea a la zona, compruebe, usando un tester, que
entre positivo y negativo del cableado de zona lee la RFL (4K7).

Conexionado de Sensores

Los detectores de incendio se conectan directamente a la línea de zona
y se alimentan de ésta para su funcionamiento.
La extracción de un detector en la línea de zona debe detectarse como
avería (EN54/2). Para ello, deberá instalar la resistencia final de línea
(RFL) en la conexión de salida del último sensor entre positivo y
negativo de zona.
Las centrales Vision-LT permiten conectar hasta 32 Sensores de
MorleyIAS en cada línea, no obstante determinadas normativas locales
pueden ser más restrictivas.
Lea detenidamente los manuales de los sensores antes de conectarlos.
Revise los márgenes de funcionamiento de la línea de zona en el
apartado de características técnicas de éste manual y de los sensores,
para conocer el número máximo de sensores por zona.
-El número máximo de sensores en zona debe ser 32, según la norma
EN54-2. Por otro lazo, su consumo no puede superar los 3 mA (3000
µA) con la RFL instalada.
Nº màximo sensores <
*Como máximo se instalarán 32 sensores según EN54
Ejemplo de cálculo de Nº máximo de de sensores por zona, usando
Sensores de MorleyIAS Eco1000 Consumo máximo: 80 A en reposo.
Nº máx. sensores <
Nº máx. sensores = 37. Sin embargo, al no poder superar el máximo de
32: El número máx. de sensores ECO1000 de MorleyIas será 32.
Antes de conectar la línea de la zona a la central, compruebe, usando
un tester, que entre positivo y negativo del cableado de zona lee la RFL
(4K7).
Doc. No-MIE-MI-580
– PÁGINA 14 – – PÁGINA 14 –
entre positivo y negativo de la línea como se
3000 µA
consumo cada sensor ( µA)
3000 µA
80 µA
Manual de Instalación, configuración y Funcionamiento
Vision LT
= NºDet
= 37
