INFORMACIÓN
Se aconseja utilizar un cable AWG24 de par trenzado (en total 2 hilos) + revestimiento de tipo Belden 8723 o 8102.
ATENCIÓN
Las conexiones eléctricas se deben realizar con las unidades apagadas y sin tensión. Es necesario asegurarse de que los
cables de la serial LAN de tensión de seguridad muy baja (SELV) se mantengan a debida distancia de los cables de
potencia.
ATENCIÓN
Las conexiones eléctricas deben ser realizadas por personal cualificado con las unidades apagadas y sin tensión.
ATENCIÓN
Las conexiones se deben realizar directamente en el tablero de bornes principal de las unidades: los bornes de conexión
RX/TX+, RX/TX-, y GND NO varían de una unidad a otra y se indican claramente en el esquema eléctrico presente en la
unidad.
Todas las tarjetas de control que pertenecen a la red local están conectadas entre sí mediante un tipo de bus.
La siguiente imagen muestra el tipo de conexión que se debe realizar:
Tablero de Bornes Cuadro Eléctrico
Pantalla cable
5.2.2 Configuración de la red
La configuración prevé el siguiente esquema de asignación.
Dirección unidad
MANUAL DE USUARIO
Tablero de Bornes Cuadro Eléctrico
Unidad 1

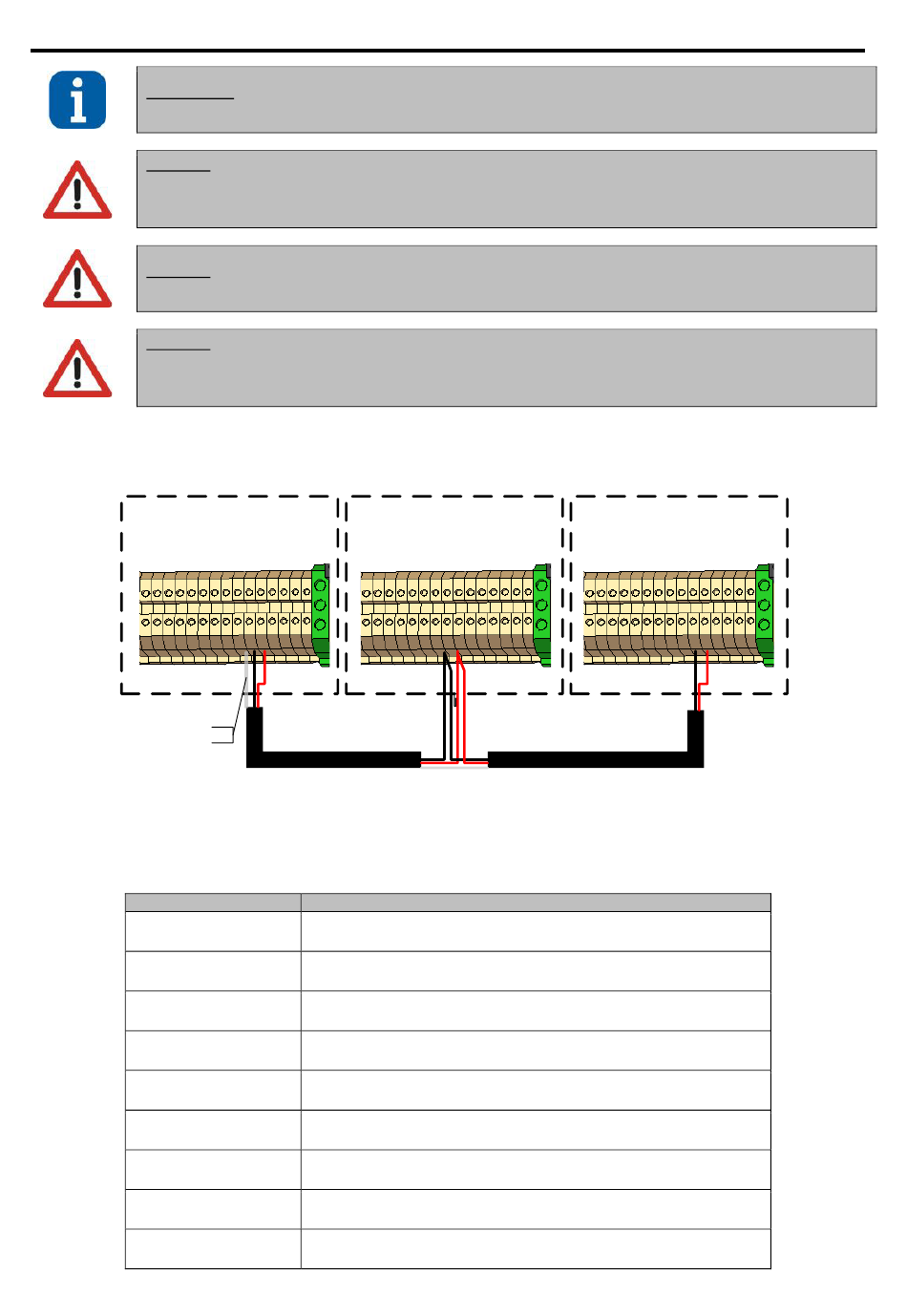

Figura 5-1: Ejemplo de conexión eléctrica red local LAN
Terminales gestionados
11 (privado)
1
32 (compartido)
12 (privado)
2
32 (compartido)
13 (privado)
3
32 (compartido)
14 (privado)
4
32 (compartido)
15 (privado)
5
32 (compartido)
16 (privado)
6
32 (compartido)
17 (privado)
7
32 (compartido)
18 (privado)
8
32 (compartido)
19 (privado)
9
32 (compartido)
Tablero de Bornes Cuadro Eléctrico
Unidad n
150 TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES
Última Unidad
