Teclado remoto de mais de uma unidade

Para ligar mais de uma unidade a um único teclado remoto basta ligar entre si todas as placas efetuando a ponte nos conectores J11.
Somente na primeira placa em rede (a mais próxima ao teclado remoto) deve ser utilizada uma configuração igual a uma das duas anteriormente
representadas.
Unidade 1
Unidade X
Última Unidade
MANUAL DE INSTRUÇÕES DO UTILIZADOR

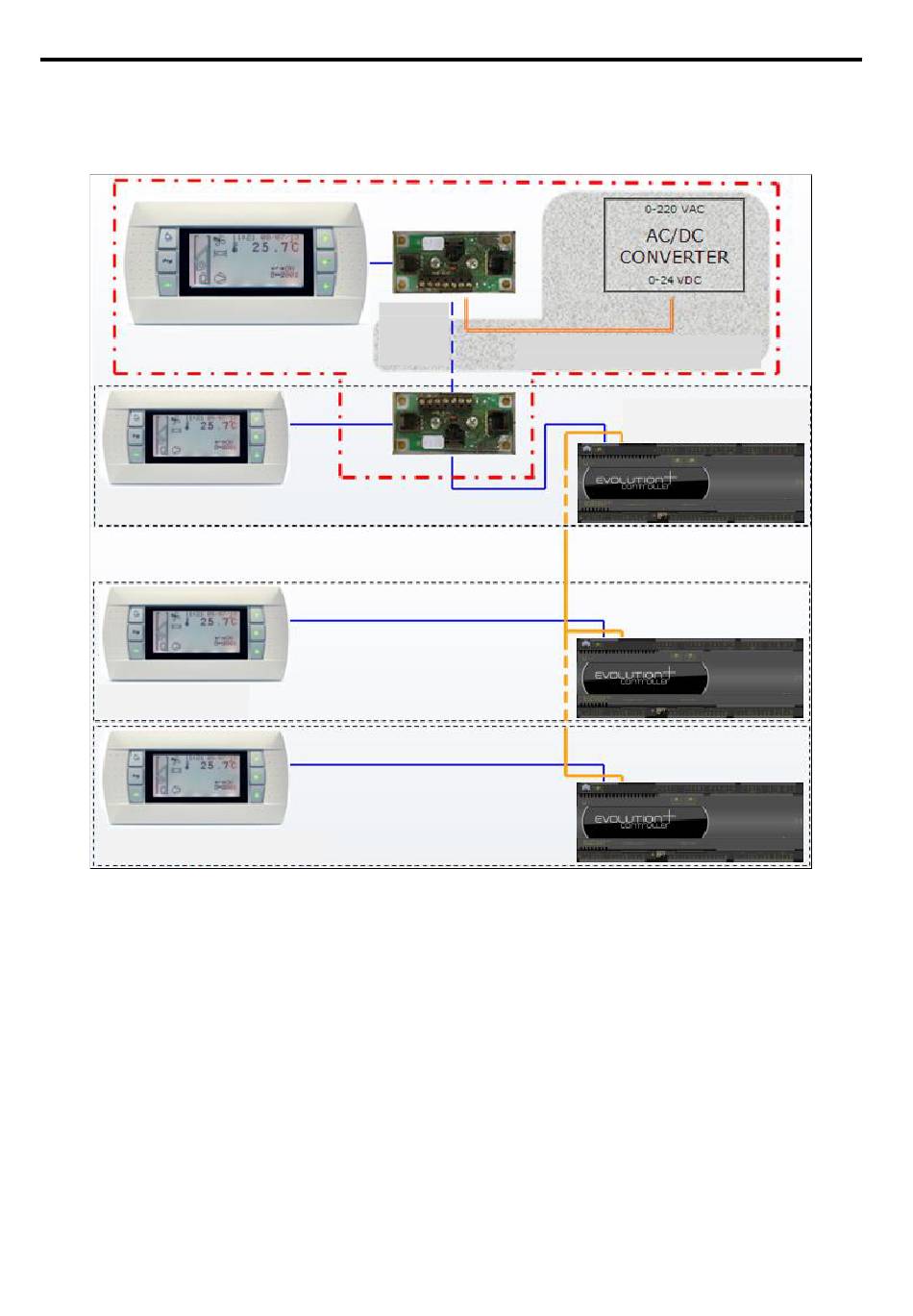

Figura 5-8: Esquema de princípio para a ligação de um teclado remoto em mais de uma unidade
6x1 mm
2
ou
3x1 mm
2
A parte evidenciada deve ser inserida para
207
distâncias entre 200m e 500m
Cabo 3x1 no conector J11 que
vai a outras unidades
