Ferntastatur Für Mehrere Geräte - Mitsubishi Electric s-MEXT 006 Manual De Instrucciones

UM_s-MEXT_ME18relC_00_11_18_ML
3x1 mm ,
2
verdrillt und
abgeschirmt
Gerät

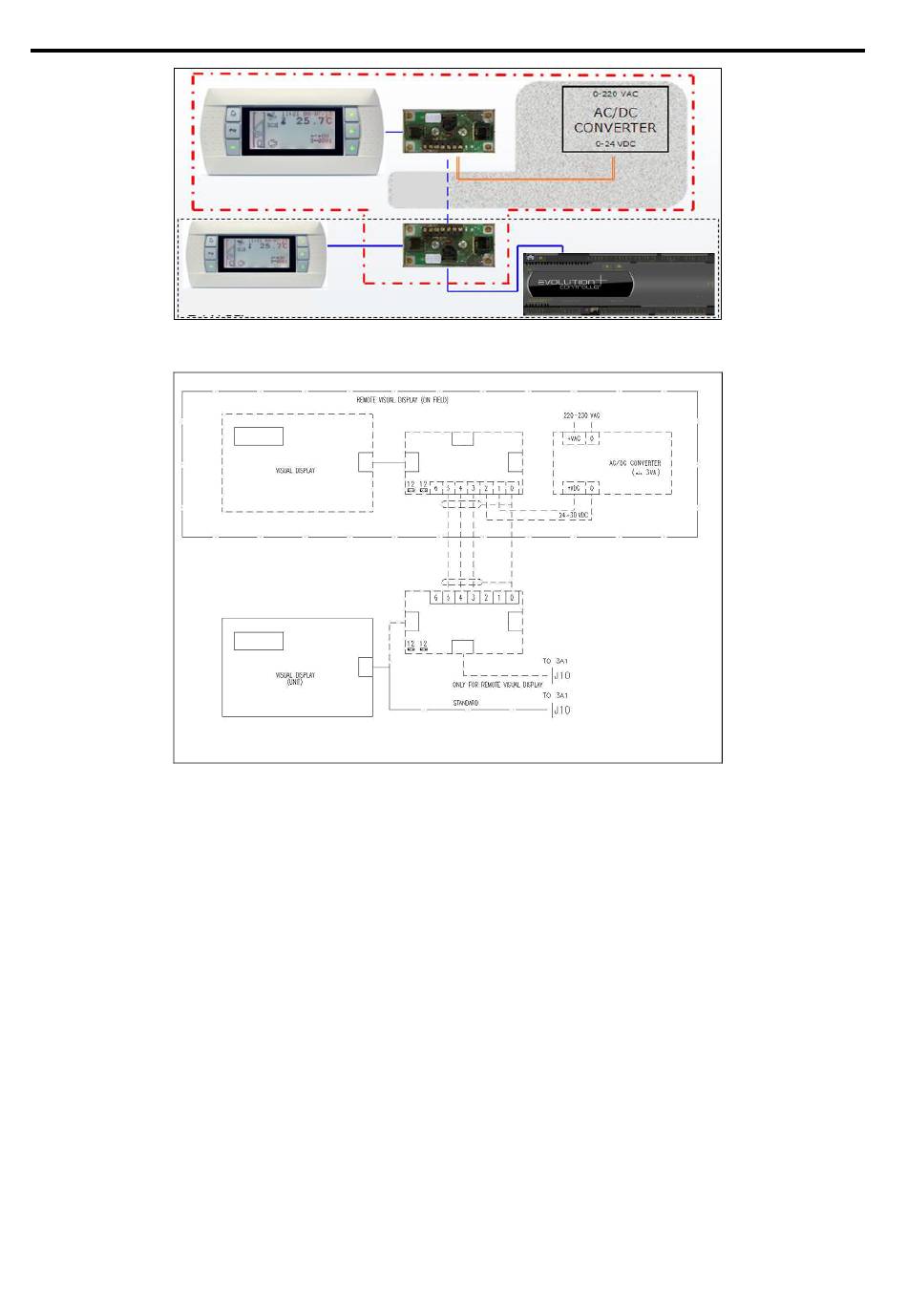

Abbildung 5-6: Anschlussschema einer Ferntastatur von 200 bis 500 m
3x1 mm ,
2
VERDRILLT UND
ABGESCHIRMT
Abbildung 5-7: Elektrischer Schaltplan für den Anschluss einer Ferntastatur von 200 bis 500 m
5.3.5 Ferntastatur für mehrere Geräte
Um mehrere Geräte an eine einzige Tastatur anzuschließen, genügt es, alle Karten untereinander zu verbinden, und so eine Brücke auf den Verbindern
J11 herzustellen.
Nur in der ersten Netzkarte (der nächsten zur Ferntastatur) ist eine der beiden nachfolgend dargestellten Konfigurationen zu verwenden.
77 ÜBERSETZUNG DER ORIGINAL-BETRIEBSANLEITUNG
BENUTZERHANDBUCH
