4.5 Paso 4 - Montaje del transductor
Preparación de la tubería -
(Paso 1 - la Sección 4,2) y determinar con éxito la distancia de separación de los transductores
(Pasos 2 y 3, Secciones 4.3 y 4.4), se pueden montar los transductores en la tubería.
Antes de que un transductor de se monte en la superficie de la tubería, se debe eliminar de
todo el óxido, incrustaciones y humedad de un área ligeramente más grande que la superficie
plana de cada transductor. Para tuberías con superficies rugosas, como tuberías de hierro
dúctil, se recomienda que se le pase un cepillo de alambre a la superficie de la tubería para
que tenga un acabado brillante. La pintura ni otros recubrimientos no hay que eliminarlos
al menos que esté pelándose o con burbujas. Los tubos de plástico generalmente no
requieren preparación de la superficie excepto una limpieza con jabón y agua.
Los transductores UTT10-050S, UTT10-050L y UTT10-050H de deben estar correctamente
orientados y con la distancia de separación adecuada sobre la tubería para proporcionar
un rendimiento óptimo y fiabilidad. En tuberías horizontales, cuando se requiere un montaje
en Z, los transductores deben ser montados a 180° el uno del otro y al menos a 45° del
centro superior y del centro inferior de la tubería - Ver la Figura 8. También ver instalación
del transductor montaje en Z (Sección 4.8). En tuberías verticales la orientación no es crítica.
Parte superior de
TOP OF
la tubería
PIPE
45°
Sí
45°
Orientación de montaje
del medidor de caudal
FLOW METER
con transductores UTT10-050S,
MOUNTING ORIENTATION
UTT-050S, UTT-050L and UTT050H
UTT10-050L y UTT10-050H
TRANSDUCERS

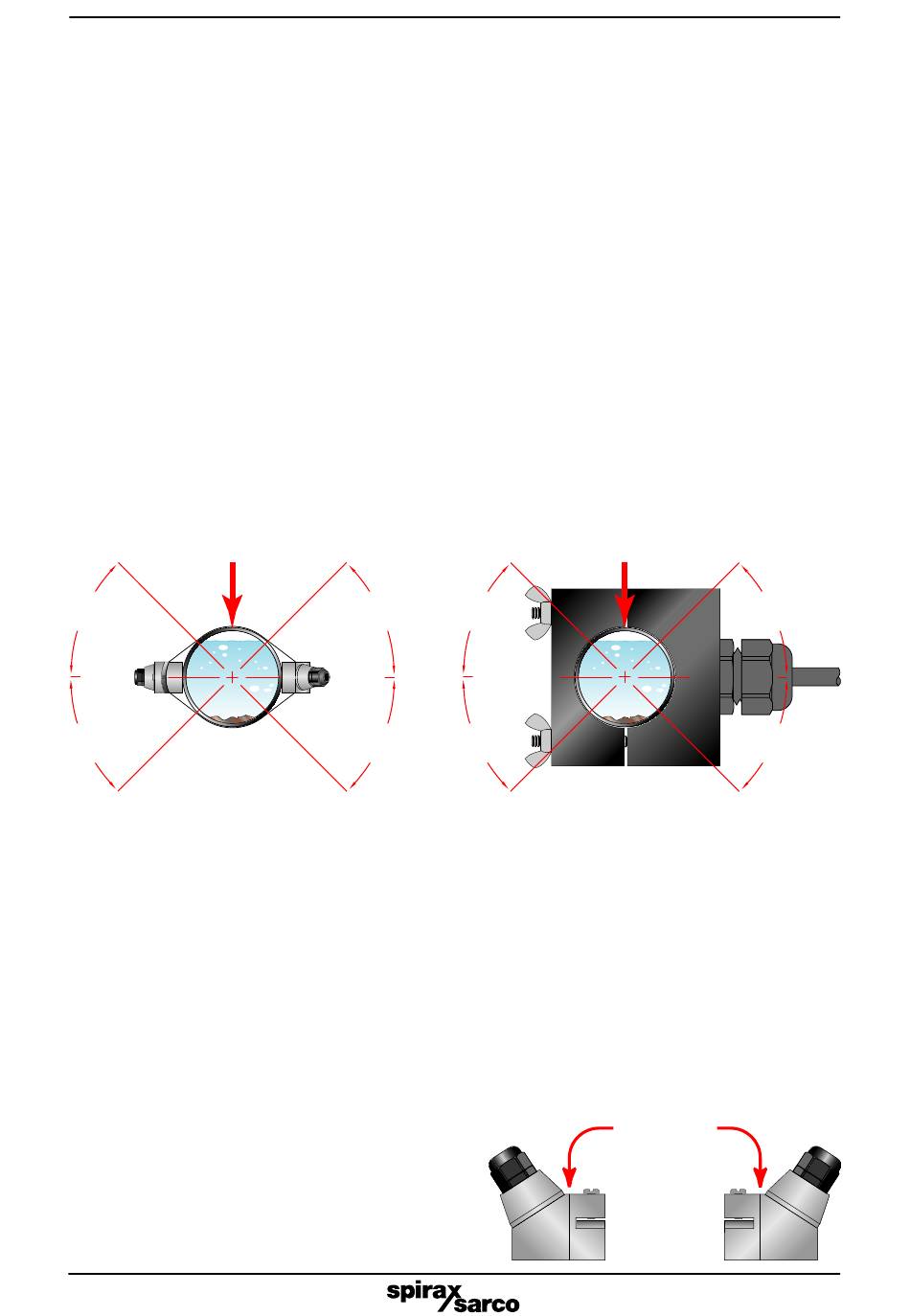

Fig. 8 Orientación de transductores — Tuberías horizontales
La distancia de separación entre los transductores se mide entre las dos marcas de alineación
en los lados de los transductores. Estas marcas están a aproximadamente a 19 mm (0,75")
del borde y de los transductores UTT10-050S UTT10-050H, y a 30 mm (1,2") en los
transductores UTT10-050L - Ver Figura 9.
Los transductores UTT10-015S a UTT10-040S deben montarse con el cable saliendo a ±45°
del lateral en una tubería horizontal. Ver Figura 8. En tuberías verticales de la orientación
no importa.
Fig. 9 Marcas de alineación en el
transductor
IM-P197-02 MI Issue 1
Después de seleccionar la ubicación óptima de montaje
45°
45°
Sí
Sí
45°
45°
UTT-015S to UTT-040S TRANSDUCERS
UTT10-015S a UTT10-040S
Parte superior de
TOP OF
la tubería
PIPE
Orientación de montaje
del medidor de caudal
FLOW METER
MOUNTING ORIENTATION
con transductores
Marcas de
alineación
45°
45°
17
