3.2 Conexiones del transductor
Para acceder a los terminales para el cableado, aflojar los dos tornillos de la puerta de la
caja y abrir.
Pasar las terminaciones del transductor a través del orificio del conducto transmisor
situado en la parte inferior izquierda de la caja. Asegurar el cable del transductor con la
tuerca de conducto suministrada (si se pidió un conducto flexible con el transductor).
A los
transductores
Conectar los cables en los terminales correspondientes del UTM10 observando la polaridad
(+/-). Ver la Figura 3.
Nota: El cable del transductor lleva señales de alta frecuencia de nivel bajo. En general, no
se recomienda añadir una longitud adicional al cable suministrado con el transductor. Si es
necesario un cable adicional, contacte con el fabricante para organizar un cambio por un
transductor con la longitud adecuada de cable. Disponemos de cables hasta 300 metros (990
pies). Si se añade cable adicional, asegúrese de que es compatible con RG59 75 ohmios con
extremos BNC.
Conectar la alimentación al bloque de terminales en el transmisor UTM10. Ver Figura 4 y
Figura 5. Utilizar el orificio del conducto en el lado derecho de la caja para este propósito.
Utilizar procedimientos de cableado que cumplan con las normativas nacionales y locales.
Atención: Cualquier otro método de cableado puede ser peligroso o provocar
un funcionamiento erróneo del instrumento.
Nota: Este instrumento requiere una la línea eléctrica sin ruidos. No opere esta unidad en
circuitos con componentes ruidosos (por ejemplo, luces fluorescentes, relés, compresores
o variadores de frecuencia). Tampoco se recomienda el uso cerca de transformadores
reductores de alta tensión, fuentes de alto amperaje. No pasar los cables de señales junto
con cables de alimentación especialmente dentro del mismo conducto.
8
+
+
Downstream
Downstream
-
-
-
-
Upstream
Upstream
+
+

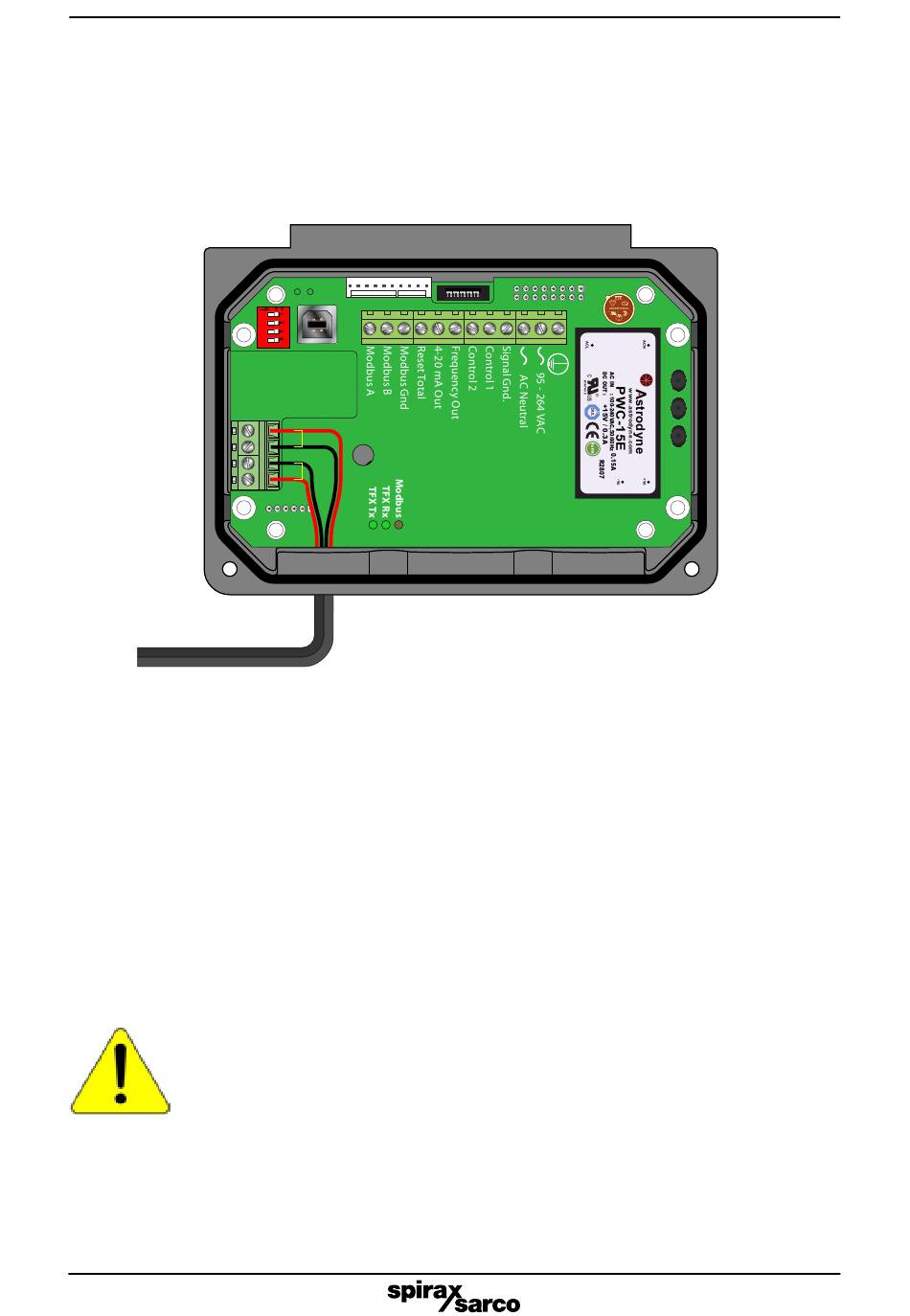

Fig. 3 Conexiones del transductor
IM-P197-02 MI Issue 1
