2.1 General
Los medidores de caudal ultrasónicos UTM10 están diseñados para medir la velocidad
del fluido de líquido dentro de un conducto cerrado. Los transductores son se sujetan con
abrazaderas en el exterior de las tuberías y no tienen contacto con el líquido del interior
evitando que se ensucien y facilitando su instalación.
La serie UTM10 son medidores de caudal por tiempo de tránsito, utilizan dos transductores
que funcionan como emisores y receptores de ultrasonidos. Los transductores se fijan
en el exterior de una tubería, a una distancia específica entre sí. Los transductores se
pueden montarse en V con el sonido atravesando la tubería dos veces, en W con el sonido
atravesando la tubería cuatro veces, o en Z con los transductores montados en lados
opuestos de la tubería y el sonido cruza la tubería una vez. La selección del método de
montaje se basa en las características del líquido y de la tubería, que tienen un efecto sobre
la cantidad de señal que se genera. El medidor de caudal opera mediante la transmisión
y recepción de forma alterna de una señal de frecuencia modulada de sonido entre los
dos transductores de medición y el intervalo de tiempo que tarda el sonido en viajar entre
los dos transductores. La diferencia en el intervalo de tiempo medido está directamente
relacionada con la velocidad del líquido en la tubería.
Visto desde
arriba
Montaje en W
W-Mount

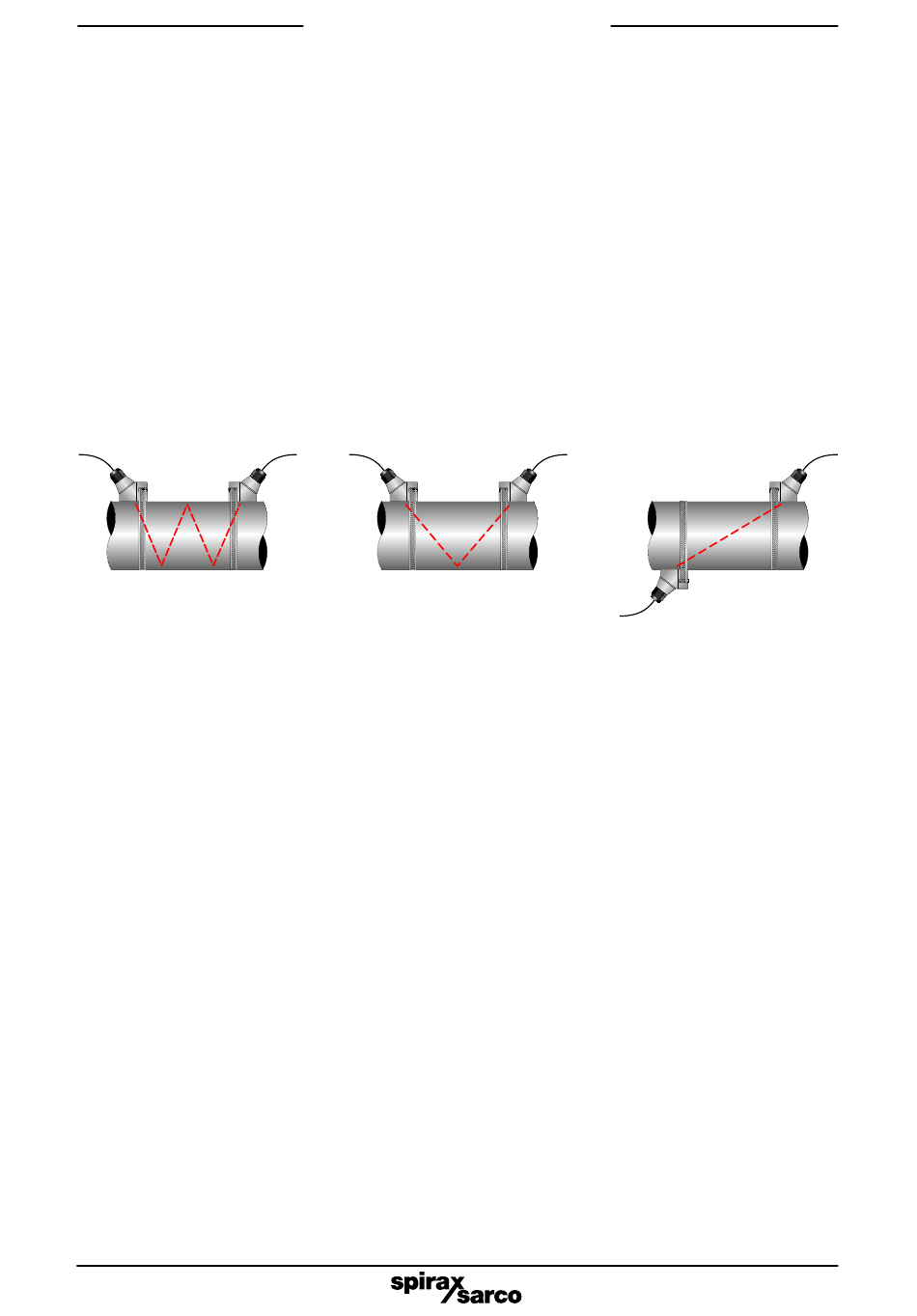

Fig. 1 Cofiguraciones de montaje de los transductores
2.2 Aplicaciones
El medidor de caudal UTM10 se puede usar en una amplia gama de aplicaciones de medición.
El transmisor es fácil de programar y permite que el producto estándar se pueda utilizar en
tuberías de tamaños que van desde 12 mm a 2540 mm (½ "a 100").
Hay que tener en cuenta que los conjuntos de transductores de 12 mm a 40 mm (½ "a 1½")
requieren que el transmisor se configure a 2 MHz. Los transductores UTT10-050L requieren
el uso de una frecuencia de transmisión de 500 KHz. La frecuencia de transmisión se puede
seleccionar mediante el programa informático o el teclado del transmisor.
Puede trabajar en variedad de aplicaciones de líquidos:
-
Líquidos ultrapuros
-
Agua de ríos
-
Desagües
Debido a que los transductores no tienen contacto con el líquido y no tienen partes móviles,
al medidor no le afecta la presión del sistema, suciedad o desgaste:
-
UTT10-050S y UTT10-050L (transductores estándar) rango de temperatura de superficie
de tubería entre -40 y +121°C (-40 y +250°F).
-
UTT10-050H transductores para alta temperatura pueden trabajar a una temperatura
de superficie de tubería entre -40 y +176°C (-40 y +350°F).
-
UTT10-015S a UTT10-040S transductores para tuberías pequeñas para trabajar a una
temperatura de superficie de tubería entre -40 y +121°C (-40 y +250°F).
IM-P197-02 MI Issue 1
2. Introducción
Visto desde
arriba
Montaje en V
V-Mount
-
Agua de refrigeración
-
Productos químicos
-
Agua regenerada
Visto desde
arriba
Montaje en Z
Z-Mount
-
Agua potable
-
Efluentes de fábricas
-
Otros
5
