ProSpray 3.20
12.3

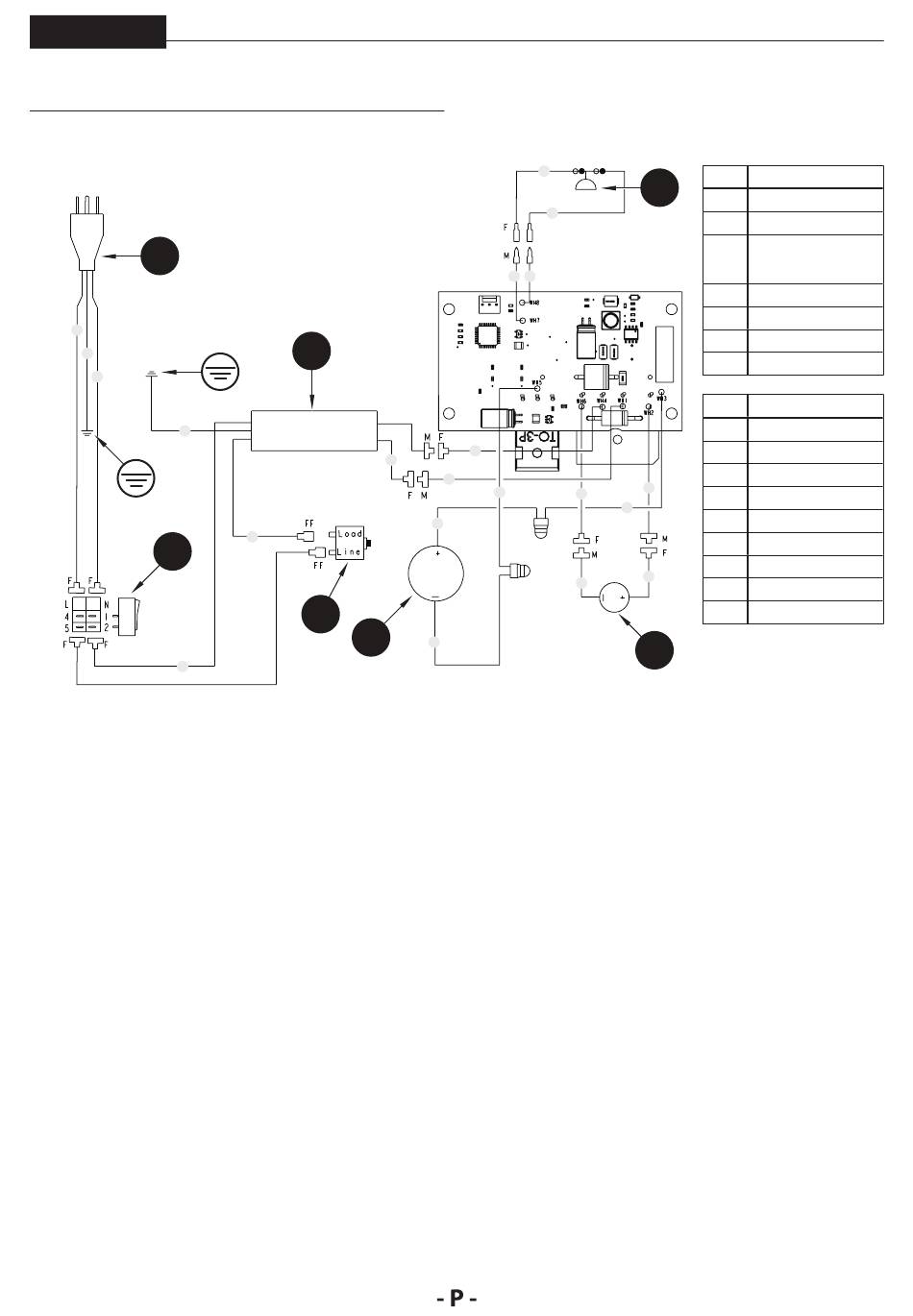

DIAGRAMA DE CONEXÃO PROSPRAY 3.20
1
a
b
c
e
2
d
3
g
i
5
6
f
f
f f
f
g
g
g
h
g
g
REPARAÇÕES NO APARELHO
Item Descrição
4
1 Ficha
2 Interruptor
3 Filtro de interferência
e l e c t r o m a g n é t i c a
(EMI)
4 Comutador de pressão
5 Disjuntor
6 Motor
7 Condensador
Item Descrição
a Preto / Castanho
b Verde
c Branco / Azul
h
d Azul
h
e Verde / Amarelo
f Branco
g Preto
h
h Vermelho
i Castanho
7
