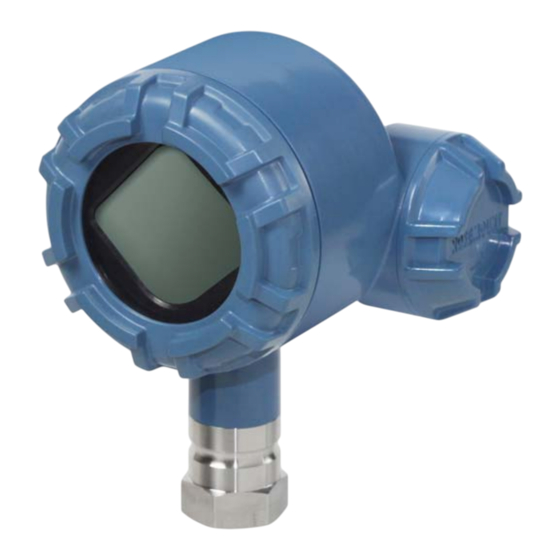

- Página 1 Guía de inicio rápido 00825-0209-4248, Rev EA Octubre de 2016 ™ Rosemount 248 Transmisor de temperatura inalámbrico...
-
Página 2: Tabla De Contenido
Revisión del dispositivo 01, revisión DD 01 o mayor Tipo de dispositivo 2676 AVISO Esta guía proporciona directrices básicas para el Rosemount 248 inalámbrico. No proporciona instrucciones detalladas para la configuración, diagnóstico, mantenimiento, servicio, resolución de problemas o instalación. Para obtener más instrucciones, consultar el manual de referencia del Rosemount 248 inalámbrico. - Página 3 Guía de inicio rápido Octubre de 2016 AVISO Consideraciones sobre el envío de productos inalámbricos (batería de litio: módulo de alimentación verde, número de modelo 701PGNKF): El equipo fue enviado sin el módulo de alimentación instalado. Retirar el módulo de alimentación antes de enviar el equipo.
-
Página 4: Consideraciones Relacionadas Con Los Dispositivos Inalámbricos
701PGNKF. El módulo de alimentación está ranurado y solo puede insertarse en una orientación. La comunicación de campo con este dispositivo requiere un comunicador de campo basado en HART. Para obtener las instrucciones de conexión del comunicador de campo al Rosemount 248, consultar la Figura... - Página 5 Guía de inicio rápido Octubre de 2016 Figura 1. Conexión del comunicador de campo...
-
Página 6: Instalación Física
El Rosemount 248 inalámbrico puede instalarse en una de dos configuraciones: montaje directo, donde el sensor se conecta directamente a la entrada de cables del Rosemount 248 inalámbrico, o montaje remoto, donde el sensor se monta por separado desde la carcasa del 248 inalámbrico, luego se conecta al Rosemount 248 inalámbrico mediante cableado o conducto. -
Página 7: Montaje Remoto
Consultar la Figura 2 4. Pasar el cableado (y el conducto, si es necesario) desde el sensor al transmisor Rosemount 248 inalámbrico. Utilizar un NPT de pulgada al acoplar el conducto con el Rosemount 248 inalámbrico. 5. Pasar el cableado a través de la entrada roscada del transmisor Rosemount 248 inalámbrico. - Página 8 Octubre de 2016 Guía de inicio rápido 11. Conectar el módulo de alimentación verde. 12. Volver a colocar y apretar la tapa del módulo de alimentación. Nota Los transmisores inalámbricos se deben alimentar según su orden de proximidad a la pasarela inalámbrica, comenzando por el más cercano a esta.
-
Página 9: Verificar El Funcionamiento
Rosemount 248 inalámbrico. 3.2 Comunicador de campo Para la comunicación del transmisor inalámbrico HART, se requiere una descripción de dispositivo (DD) del Rosemount 248 inalámbrico. Para obtener la descripción DD más reciente, visitar el sitio de Emerson ™ Easy Upgrade en: Emerson.com/Rosemount/Device-Install-Kits... -
Página 10: Configurador Inalámbrico Ams
Para la comunicación del transmisor inalámbrico HART, se requiere una descripción de dispositivo (DD) del Rosemount 248 inalámbrico. Para obtener la descripción DD más reciente, visitar el sitio de Emerson Easy Upgrade en:... -
Página 11: Solución De Problemas
Guía de inicio rápido Octubre de 2016 Figura 6. Rosemount 248 inalámbrico mostrado en el configurador inalámbrico AMS Wireless Configurator 3.5 Solución de problemas Si el dispositivo no se conecta a la red, asegurarse de que el dispositivo esté recibiendo energía eléctrica. Si el dispositivo no está conectado a la red después de energizado, verificar la configuración correcta de los parámetros Network ID... -
Página 12: Información De Referencia
Octubre de 2016 Guía de inicio rápido 4.0 Información de referencia Figura 7. Diagrama de cableado del sensor del Rosemount 248 inalámbrico Termopar y mV Termorresistencia de 4 hilos y Termorresistencia de 3 hilos y Termorresistencia de 2 hilos y ... - Página 13 Octubre de 2016 Nota Con el fin de comunicarse con un comunicador de campo, el dispositivo inalámbrico debe energizarse conectando el módulo de alimentación. Tabla 3. Secuencia de teclas de acceso rápido del Rosemount 248 inalámbricoHART ® Secuencia de teclas Función...
- Página 14 Octubre de 2016 Guía de inicio rápido Figura 8. Configuración de los cables conductores de la termorresistencia Rosemount 214C según IEC 60751 Elemento individual, 3 hilos Elemento individual, 4 hilos Elemento doble, 3 hilos Rojo Rojo Negro Black Rojo Rojo Negro Black Blanco...
- Página 15 Guía de inicio rápido Octubre de 2016 Figura 9. Configuraciones de los cables conductores del termopar del Rosemount 214C Termopozo individual, 2 hilos Termopar doble, 4 hilos ( – ) ( – ) ( + ) ( + ) ( – ) ( + ) Colores de termopar IEC 60584 Colores de termopar ASTM E- 230...
-
Página 16: Reemplazo Del Módulo De Alimentación
Octubre de 2016 Guía de inicio rápido 5.0 Reemplazo del módulo de alimentación A las condiciones de referencia, la duración esperada del módulo de alimentación es de 10 años. Cuando se necesita un módulo de alimentación de reemplazo, quitar la tapa y quitar el módulo de alimentación verde. -
Página 17: Consideraciones Ambientales
Guía de inicio rápido Octubre de 2016 5.2 Consideraciones ambientales Como sucede con cualquier batería, es necesario consultar las reglas y regulaciones ambientales locales para manipular adecuadamente las baterías descargadas. Si no existen requisitos específicos, se recomienda reciclarlas mediante una dependencia autorizada para ello. Consultar la hoja de datos de seguridad del material para obtener información específica de la batería. -
Página 18: Certificaciones Del Producto
Prácticamente todos los países exigen este tipo de certificación de producto. Emerson colabora con agencias gubernamentales de todo el mundo para suministrar productos que cumplan íntegramente con las regulaciones y para eliminar el riesgo de violar las directivas o leyes nacionales que rigen el uso de dispositivos inalámbricos. - Página 19 Guía de inicio rápido Octubre de 2016 Canadá I6 Intrínsecamente seguro según Canadá Certificado: 70008071 Normas: CSA C22.2 N.º 0-10; CSA C22.2 N.º 94.2-07 (R2012); CSA C22.2 N.º 213-M1987 (R2013); CAN/CSA-60079-0-11; CAN/CSA-60079-11-14; CAN/CSA C22.2 N.º 60529-05; CAN/CSA-C22.2 N.º 61010-1-12 Marcas: intrínsecamente seguro: clase I, div 1, grupos A, B, C, D;...
-
Página 20: República Popular De China
Octubre de 2016 Guía de inicio rápido República Popular de China I3 Seguridad intrínseca según NEPSI Certificado: GYJ15.1143X Normas: GB3836.1-2010, GB3836.4-2010, GB3836.20-2010 Marcas: Ex ia IIC T4/T5 Ga; T4 (-60 °C T +70 °C); T5 (-60 °C T ... - Página 21 Guía de inicio rápido Octubre de 2016 Figura 11. Declaración de conformidad del Rosemount 248 inalámbrico...
- Página 22 Octubre de 2016 Guía de inicio rápido...
- Página 23 Guía de inicio rápido Octubre de 2016...
- Página 24 Octubre de 2016 Guía de inicio rápido...
- Página 25 Guía de inicio rápido Octubre de 2016 Esta directiva es válida desde el 20 de abril de 2016 Esta directiva es válida desde el 20 de abril de 2016...
- Página 26 Octubre de 2016 Guía de inicio rápido...
- Página 27 Guía de inicio rápido Octubre de 2016 China RoHS Rosemount 248 Wireless List of Rosemount 248 Wireless Parts with China RoHS Concentration above MCVs Hazardous Substances Hexavalent Polybrominated Polybrominated Part Name Lead Mercury Cadmium Chromium biphenyls diphenyl ethers (Pb) (Hg)
- Página 28 Los términos y condiciones de venta estándar se encuentran en +65 6777 0947 www.Emerson.com/en-us/Terms-of-Use Enquiries@AP.EmersonProcess.com El logotipo de Emerson es una marca comercial y de servicio de Emerson Electric Co. Oficina regional en Oriente Medio y África Rosemount y el logotipo de Rosemount son marcas comerciales Emerson Process Management de Emerson.
