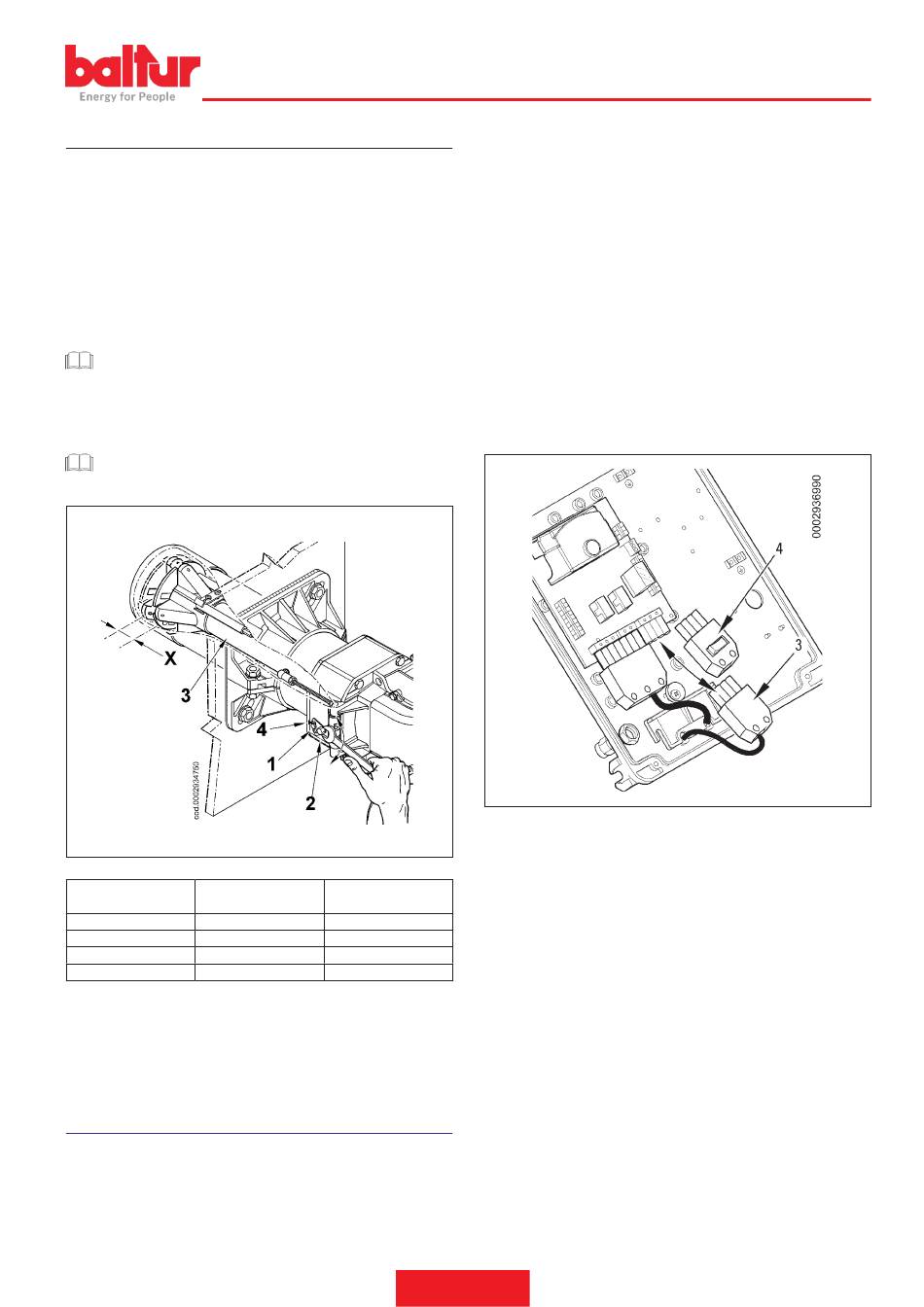

REGULAÇÃO DO AR NA CABEÇA DE COMBUSTÃO
A cabeça de combustão é dotada de um dispositivo de regulação que
permite abrir ou fechar a passagem do ar entre o disco e a cabeça.
Fechando a passagem, consegue-se assim obter uma elevada pres-
são a montante do disco mesmo com os baixos caudais. A velocida-
de elevada e a turbulência do ar consentem uma melhor penetração
do mesmo no combustível e, portanto, uma ótima mistura e estabi-
lidade de chama. Pode ser indispensável ter uma elevada pressão
de ar a montante do disco, para evitar pulsações de chama, esta
condição é praticamente indispensável quando o queimador trabalha
em fornalha pressurizada e/ou de alta carga térmica.
CUIDADO / ADVERTÊNCIAS
Verifique a centragem da cabeça de combustão em relação ao
disco: a centragem imperfeita pode causar uma má combustão
e o aquecimento excessivo da cabeça, com uma consequente
rápida deterioração.
CUIDADO / ADVERTÊNCIAS
As regulações acima expostas são indicativas; posicione a ca-
beça de combustão em função das características da fornalha.
QUEIMADOR
TBG 80 LX MC
10 ÷ 25
TBG 110 LX MC
15 ÷ 25
TBG 140 LX MC
10 ÷ 46
TBG 200 LX MC
14 ÷ 51
• Alivie o parafuso (1)
• Opere no parafuso (2) para posicionar a cabeça de combustão (3),
referindo-se ao índice (4)
• Regule a distância (x) entre o valor mínimo e máximo tal como
indicado na tabela
IGNIÇÃO E REGULAÇÃO
• Verifique se a tensão da linha elétrica corresponde à solicitada
pelo fabricante e se todas as ligações elétricas feitas no lugar fo-
ram executadas em conformidade com nosso esquema elétrico.
• Verifique se a descarga dos produtos da combustão por meio dos
Valor indicado pelo
X
índice 4
1 ÷ 2,8
1 ÷ 2.2
1 ÷ 5
1 ÷ 5
0006160255_202001
registos da caldeira e da chaminé pode ocorrer livremente.
• Verificar se há água na caldeira e se os registos do sistema estão
abertos.
• Verifique se todos os registos colocados na tubagem do combu-
stível estão abertos, assim como qualquer outra peça de intercep-
tação.
INSTRUÇÕES PARA O FUNCIONAMENTO DO QUEIMADOR
EM MODO MANUAL.
É possível fazer o controlo da combustão em todo o campo de tra-
balho do queimador comandando manualmente o equipamento.
Após ter desligado o conector da caldeira (3) que leva o sinal da
linha termostática, ative em seu local o conector (4) fornecido com
o queimador.
Opere no botão +/- para aumentar ou diminuir a distribuição de gás
e ar.
Terminado o controlo, ative novamente o conector da caldeira (3) de
modo a restabelecer o funcionamento automático.
17 / 34
PORTUGUÊS
