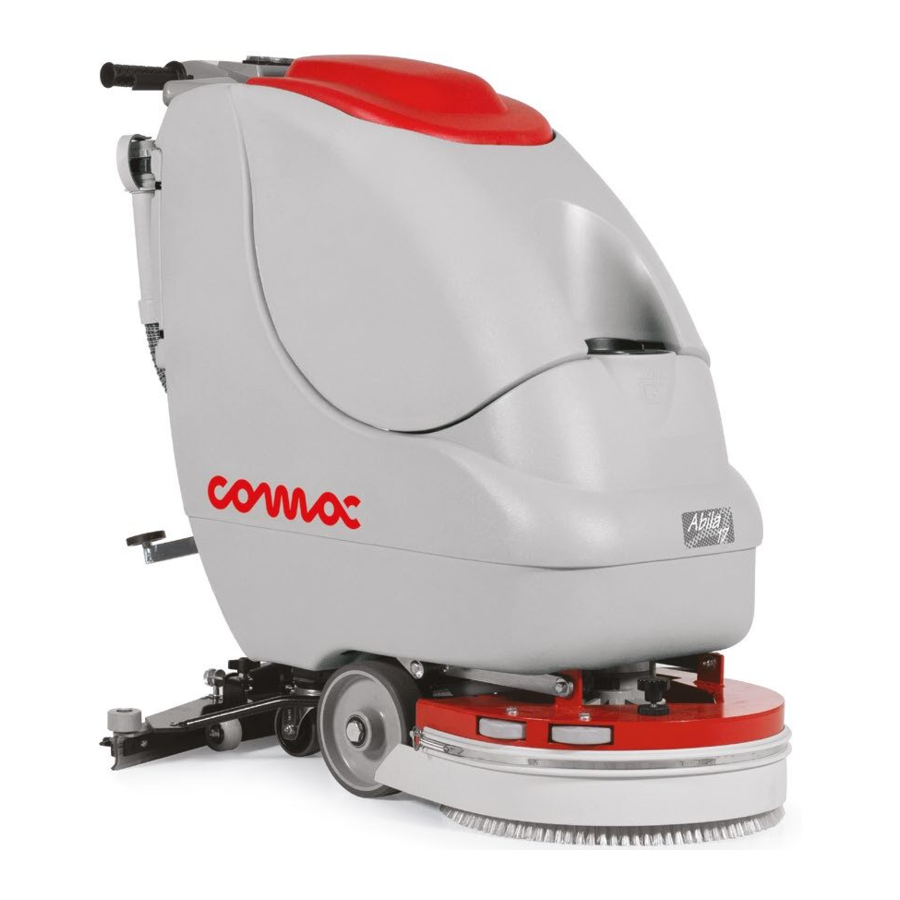

- Página 1 MANUAL DE USO Y MANTENIMIENTO ABILA17 B ABILA20 B ABILA42 B-BT ABILA52 B-BT ED. 10-2008 INSTRUCCIONES ORIGINALES Doc. 10010019 Vers. AB...
- Página 2 Las descripciones contenidas en esta publicación no se consideran vinculantes. Por tanto, la empresa se reserva el derecho de aportar en cualquier momento las eventuales modificaciones en órganos, detalles, suministros de accesorios, que considere conveniente para una mejora o debido a cualquier exigencia de carácter constructivo o comercial.
-
Página 3: Tabla De Contenido
ÍNDICE RECEPCIÓN DE LA MÁQUINA ..........................4 ADVERTENCIA PREVIA .............................4 DESCRIPCIÓN TÉCNICA............................4 SIMBOLOGÍA EMPLEADA EN LA MÁQUINA ......................5 NORMAS GENERALES DE SEGURIDAD........................6 PREPARACIÓN DE LA MÁQUINA ..........................7 MOVIMIENTO MÁQUINA EMBALADA............................7 DESEMBALAJE DE LA MÁQUINA.............................7 TIPO DE BATERÍAS...................................8 INTRODUCCIÓN DE LAS BATERÍAS EN LA MÁQUINA......................8 CONEXIÓN CARGADOR BATERÍAS ............................8 CARGA BATERÍAS ..................................9 INDICADOR BATERÍAS ................................9... -
Página 4: Recepción De La Máquina
Recepción de la máquina En el momento de la recepción de la máquina es indispensable controlar enseguida haber recibido todo el material indicado en los documentos de expedición, y además que la máquina no haya sufrido daños durante el transporte. En caso afirmativo, hacer constatar al transportista el daño sufrido, avisando al mismo tiempo a nuestro departamento clientes. -
Página 5: Simbología Empleada En La Máquina
SIMBOLOGÍA EMPLEADA EN LA MÁQUINA Símbolo de llave de paso Indicar la palanca de la llave de paso Indica el piloto de la llave de paso abierta Símbolo de subida-bajada bancada Indicar la palanca de ascenso y descenso de la bancada Símbolo de cepillo Indicar el interruptor del motor cepillo Símbolo del motor aspiración... -
Página 6: Normas Generales De Seguridad
Eliminar los materiales de consumo ateniéndose estrictamente a la legislación vigente sobre el particular. Una vez que la máquina COMAC que Vd. poseen, después de varios años de trabajo útil, tenga que ser retirada del servicio, hay que eliminar oportunamente los materiales contenidos en la misma y en particular los aceites, las baterías y los componentes electrónicos, teniendo en cuenta que se ha construido la máquina misma utilizando materiales totalmente... -
Página 7: Preparación De La Máquina
PREPARACIÓN DE LA MÁQUINA MOVIMIENTO MÁQUINA EMBALADA La máquina está contenida en un embalaje específico, equipado de pallet para su desplazamiento por medio de elevadores de horquilla. No se pueden superponer más de dos embalajes. La masa total es de: -Abila 42: 136 kg -Abila 52: 138 kg -Abila 17: 136 kg... -
Página 8: Tipo De Baterías
El peso máximo de cada una de las dos baterías podrá ser de 20 kg. Para obtener la tensión de 24V deberán ser conectadas en serie entre sí por el personal especializado y adiestrado del centro de asistencia Comac INTRODUCCIÓN DE LAS BATERÍAS EN LA MÁQUINA Las baterías deben ser introducidas en el habitáculo previsto que se encuentra debajo... -
Página 9: Carga Baterías
PREPARACIÓN DE LA MÁQUINA CARGA BATERÍAS Asegúrese de que el cargador de baterías sea adecuado a las baterías instaladas tanto por capacidad como por tipo (plomo/ácido o GEL y equivalentes). ATENCIÓN: No cargue nunca una batería al GEL con cargadores de baterías no adecuados. -
Página 10: Regulación Altura Boquilla De Aspiración
PREPARACIÓN DE LA MÁQUINA REGULACIÓN ALTURA BOQUILLA DE ASPIRACIÓN La altura de la boquilla de aspiración debe ser regulada en función del desgaste de las gomas. Para ello, girar las tuercas de mariposa (1) hacia la izquierda para levantar la boquilla de aspiración y hacia la derecha para bajarla. -
Página 11: Montaje Parasalpicaduras
PREPARACIÓN DE LA MÁQUINA MONTAJE PARASALPICADURAS El parasalpicaduras, que por motivos de embalaje se suministra desmontada de la máquina, se deberá montar como se indica en la figura. MONTAJE CEPILLOS ABILA 42-52 Utilizando el pedal, levante la bancada. 2. Estando la bancada en posición alta, introducir los cepillos en el hueco del plato debajo de la bancada girándolos hasta que los tres botones entren en los huecos del plato mismo;... -
Página 12: Montaje Cepillo Abila 17-20
PREPARACIÓN DE LA MÁQUINA MONTAJE CEPILLO ABILA 17-20 1. Utilizando el pedal, levante la bancada. 2. Con la bancada levantada, intente colocar el cepillo en correspondencia con el enganche de la máquina. 3. Utilizando de nuevo el pedal, baje la bancada. 4. -
Página 13: Uso
PREPARACIÓN PARA EL TRABAJO Conectar el conector (1) a las baterías 2. Gire la llave del interruptor general (presente sólo en las máquina BT) hacia la posición de “1” (hacia la derecha). 3. Presionar el interruptor de cepillo (2) 4. Presionar el interruptor aspiración (3) 5. -
Página 14: Rebosadero
REBOSADERO La máquina cuenta con un flotante que interviene cuando el tanque recuperación está lleno provocando el cierre del tubo de aspiración. En este caso se debe vaciar el tanque recuperación quintando el tapón del tubo de descarga. ¡ATENCIÓN! Esta operación tiene que realizarse llevando guantes para protegerse del contacto con soluciones peligrosas. -
Página 15: Al Finalizar El Uso
AL FINALIZAR EL USO Al finalizar el trabajo y antes de iniciar cualquier tipo de manutención: Accionar la palanca (1) para cerrar la llave de paso Utilizando el pedal, levante la bancada. Accionar la palanca (2) para levantar la boquilla de aspiración Apagar el interruptor cepillo (3). -
Página 16: Manutención Diaria
MANUTENCIÓN DIARIA LIMPIEZA TANQUE DE RECUPERACIÓN Empuñe el tubo de descarga del tanque de recuperación. Desenroscar el tapón de descarga y vaciar el depósito ¡ATENCIÓN! Esta operación tiene que realizarse llevando guantes para protegerse del contacto con soluciones peligrosas. Levante la tapa del tanque de recuperación. Extraiga el tapón de aspiración (1) girándolo hacia la izquierda. -
Página 17: Desmontaje Cepillos Abila 42 52
MANUTENCIÓN DIARIA DESMONTAJE CEPILLOS ABILA 42 52 1. Levante la bancada utilizando el pedal, (hacia abajo). 2. Quite la alimentación eléctrica al motor cepillos utilizando el interruptor (1) CUIDADO! Realizar las operaciones de desmontaje del cepillo con la alimentación conectada puede provocar lesiones en las manos. 3. -
Página 18: Manutención Semanal
MANUTENCIÓN SEMANAL LIMPIEZA TUBO BOQUILLA DE ASPIRACIÓN Cada semana o en caso de aspiración insuficiente controlar que el tubo de la boquilla de aspiración no esté atascado. Para limpiarlo proceder de la siguiente manera: Extraiga el tubo por el manguito de la boquilla de aspiración Extraiga el otro extremo del tanque de recuperación 3. -
Página 19: Control De Funcionamiento
CONTROL DE FUNCIONAMIENTO AGUA SOBRE LOS CEPILLOS INSUFICIENTE Comprobar que la llave de paso (1) esté abierta. Controlar que haya agua en el tanque solución. LA MÁQUINA NO LIMPIA BIEN Controlar el estado de desgaste de los cepillos y eventualmente sustituirlos (los cepillos deben sustituirse cuando las cerdas tienen aprox. -
Página 20: Elección Y Empleo De Los Cepillos
ELECCIÓN Y EMPLEO DE LOS CEPILLOS CEPILLO DE POLIPROPILENO (PPL) Se emplea en todos los tipos de pavimento y tiene buena resistencia al desgaste y al agua caliente (no más de 60°C). El PPL no es higroscópico y por consiguiente conserva sus características aún trabajando sobre mojado. CEPILLO DE NYLON Se emplea en todos los tipos de pavimento y tiene excelente resistencia al desgaste y al agua caliente (también más de 60°C). -
Página 21: Eliminación De La Máquina
ELIMINACIÓN DE LA MÁQUINA Proceder al desguace de la máquina en un centro de eliminación o de recolección autorizado. Antes de realizar el desguace de la máquina se deben quitar y separar los siguientes materiales y enviarlos a los centro de recogida selectiva, respetando la normativa vigente de higiene ambiental: •... -
Página 22: Declaración De Conformidad Ce
DECLARACIÓN DE CONFORMIDAD CE La empresa que suscribe: COMAC S.p.A. Via Maestri del Lavoro n.13 37059 Santa Maria di Zevio (VR) declara bajo su exclusiva responsabilidad que el producto MÁQUINA LAVADORA SECADORA DE SUELOS mod. ABILA 17B – 20B – 42B – 52B – 42BT – 52BT cumplen con las Directivas: •...
