4. Apriete los cuatro pines retenedores para soltar el
Tablero principal
tablero de su caja.
El tablero principal está ubicado en la parte de atrás del
refrigerador, detrás de la cubierta arriba del
compartimiento de la máquina. El tablero principal
contiene toda la lógica para la operación del refrigerador
basada en la selección o modos seleccionados en el
tablero de control de temperatura.
Diagnóstico del tablero de control principal
El tablero principal tiene un LED verde que parpadea
durante el funcionamiento normal. Si el LED no está
encendido, verifique si el tablero recibe un voltaje
adecuado. Un componente en corto puede crear la
apariencia de que el tablero principal ha fallado. Si el
tablero tiene un voltaje adecuado, desconecte todas las
cargas DC del tablero y cicle la energía utilizando el
interruptor maestro para ver si regresa el LED verde. Si
el LED verde no regresa, no reemplace el tablero
principal, sino que aísle el componente que ha fallado.
J19 pin 3 (café) a J7 pin 9 (anaranjado): 120 VAC
Retiro del tablero principal
1. Desconecte la energía al refrigerador.

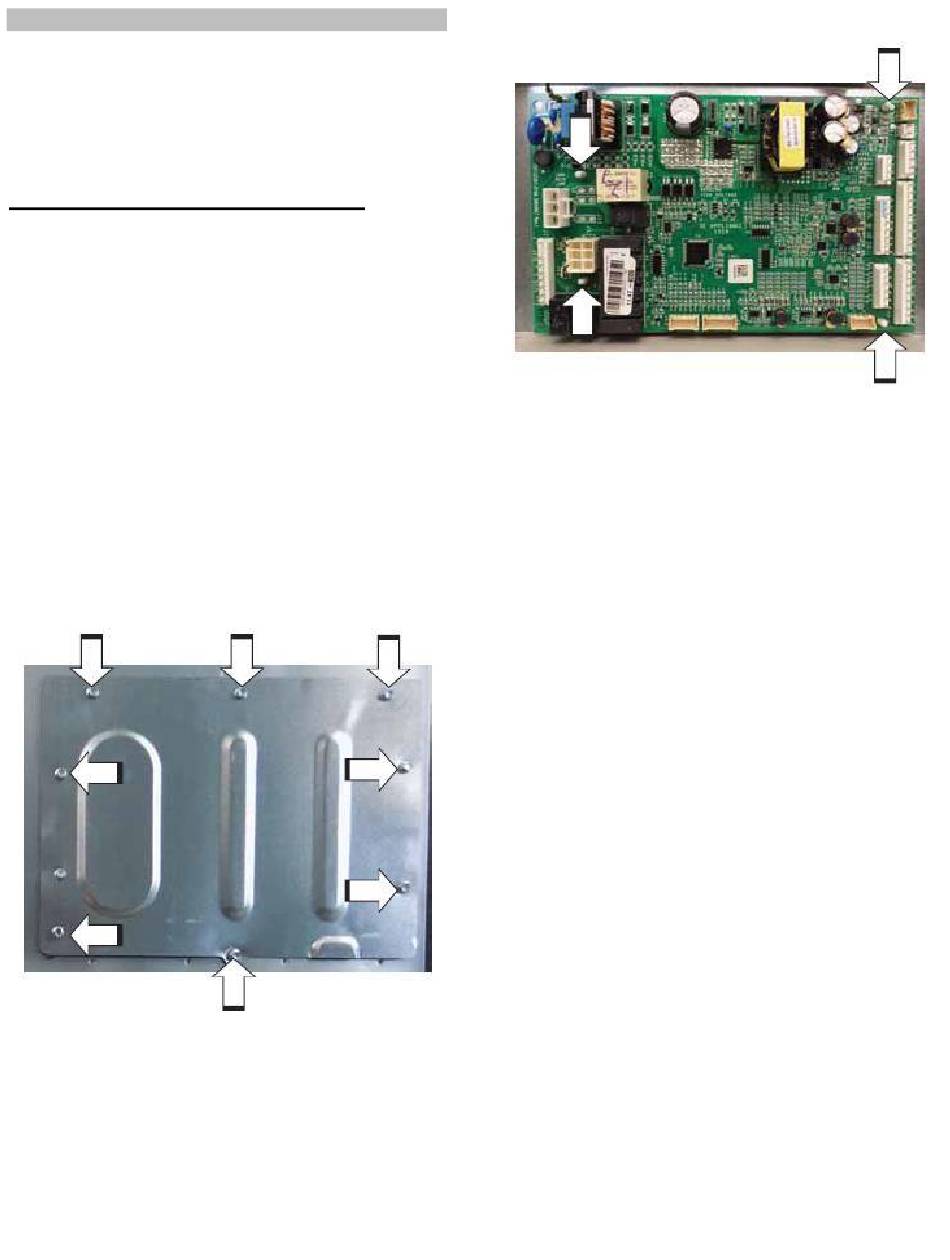

2. Retire los ocho tornillos cabeza hexagonal de 1/4"
para retirar la cubierta del tablero principal.
3. Desconecte las conexiones del arnés en el tablero.
