Indicaciones para la planificación
Tubo de salida de humos
A Aislamiento térmico
B Entrada del tubo de salida de humos elástica
6.5 Conexión de la Vitoligno 150-S y una caldera a gasóleo/gas a una chimenea común
según DIN 4759-1
Al conectar la Vitoligno y una caldera a gasóleo/gas a una chimenea
común, debe preverse un dispositivo técnico de seguridad para blo-
queo recíproco según DIN 4759-1, de acuerdo con la opinión del
técnico mantenedor competente. Este dispositivo de seguridad se
incluye de serie con la Vitoligno 150-S.
6
6.6 Integración hidráulica
Equipamiento de seguridad según la norma DIN EN 12828
Según la norma EN 12828 se requieren, entre otros, los siguientes
dispositivos de seguridad técnica:
■ Vaso de expansión cerrado.
■ Una válvula de seguridad en el punto más alto de la caldera o en
una tubería conectada con esta. La tubería de conexión entre la
caldera y la válvula de seguridad no debe poder cerrarse. A esta
tubería no deben conectarse bombas ni valvulería; tampoco
deben formarse estrangulamientos. El conducto de descarga debe
estar diseñado de tal forma que no puedan producirse aumentos
de presión. El agua de calefacción descargada debe evacuarse de
modo que no represente peligro alguno. La boca del conducto de
descarga debe estar dispuesta de manera que el agua que des-
cargue la válvula de seguridad pueda desviarse de forma visible y
sin peligro alguno.
VIESMANN
60
(continuación)

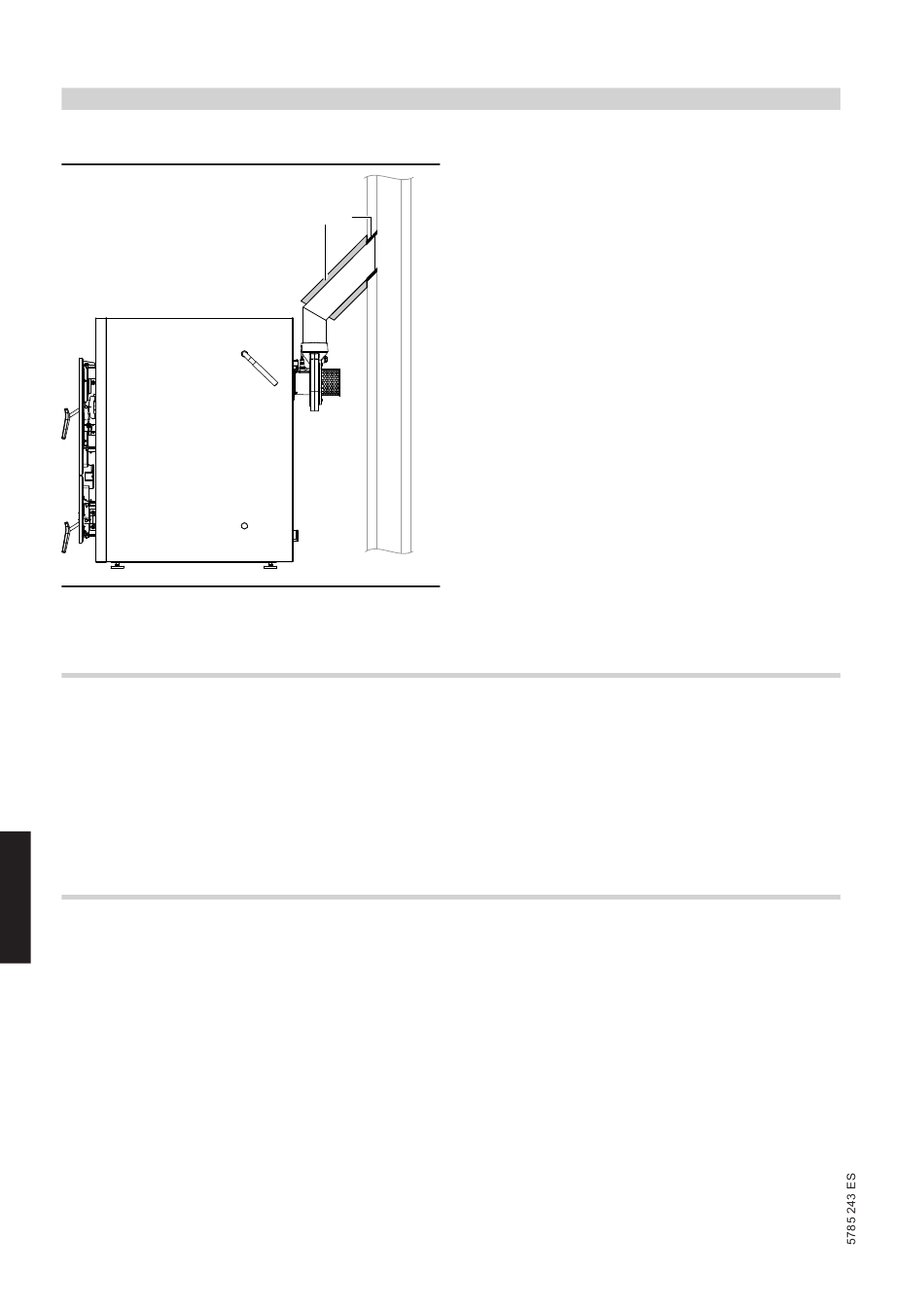

Al conectar el tubo de salida de humos, se debe tener en cuenta lo
siguiente:
■ Tender el tubo de salida de humos hacia la chimenea con una
AB
inclinación ascendente (a ser posible de 45°).
■ No insertar el tubo de salida de humos demasiado dentro de la
chimenea.
■ Hermetizar el recorrido completo de la salida de humos (incl. el
registro de limpieza) de forma que sea estanco a los humos.
■ No empotrar el tubo de salida de humos en la chimenea, sino rea-
lizar la conexión con una entrada flexible. Se debe prever un
registro de limpieza.
■ Revestimiento de la pared para adaptarla a sistemas de salida de
humos de otros fabricantes (consultar la lista de precios Vitoset).
■ Dotar al tubo de salida de humos de un aislamiento térmico.
Cuando la Vitoligno 150-S está en funcionamiento, el quemador de
la caldera a gasóleo/gas permanece desconectado. Si se abre la
puerta de llenado o la puerta del cenicero de la Vitoligno 150-S, el
conmutador de apertura de puerta interrumpe también la alimenta-
ción eléctrica del quemador. La puerta del cenicero no puede abrirse
sin haber abierto primero la puerta de la cámara de carga. En
cuanto la Vitoligno 150-S entra en la fase de combustión, se libera la
caldera con quemador presurizado a gasóleo/gas, lo cual permite
continuar automáticamente con el funcionamiento.
■ Termómetro y manómetro.
■ Una instalación automática para disipar el calor que evite un
exceso de la temperatura de servicio máxima autorizada. Además,
al intercambiador de calor montado se le puede conectar un
mecanismo de protección térmica (suministrable como accesorio).
