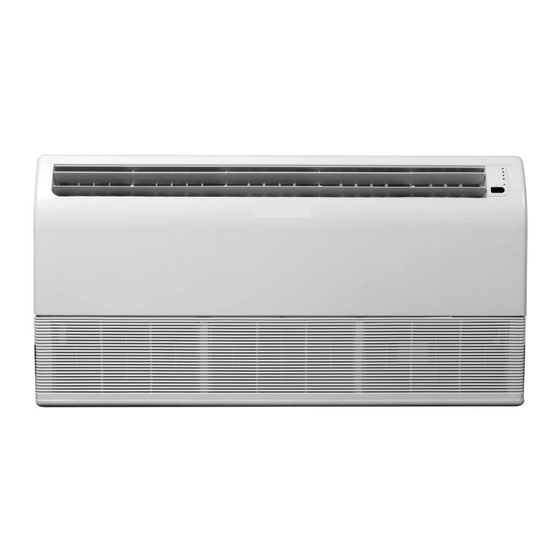

- Página 1 AIRE ACONDICIONADO DE CIELORRASO/PISO SISTEMA SPLIT SERIES: FBF / FBD DCI PBF / PBD DCI MANUAL DE INSTALACIÓN Y OPERACIÓN Se ruega leer el manual antes de utilizar y conservarlo para referencia futura...
-
Página 2: Introducción
Introducción ATENCIÓN 1. Selección del lugar de instalación. LISTA DE HERRAMIENTAS NECESARIAS Seleccione un lugar suficientemente sólido y fuerte para 1. Destornillador 8. Detector de fuga de 15.Llavedinamométrica soportar o sostener la unidad, y que permita un manten- imiento cómodo. 2. - Página 3 HERRAMIENTAS DE INSTALACIÓN/SERVICIO para R410A CAMBIOS Múltiple de medidor Como la presión efectiva es alta, no es posible medirla con medidores convenciona- les. Para impedir la carga de otros refrigerantes, se han cambiado los diámetros de las aberturas. Manguera de Para aumentar la resistencia a la presión, se ha cambiado el material de las carga mangueras y los tamaños de las aberturas (a 1/2 UNF 20 filetes por pulgada).
-
Página 4: Información General
INFORMACIÓN GENERAL Unidad interior Tubo de drenaje Unidad exterior Cable de conexión Válvula de aspiración Válvula de líquidos MÁXIMA LONGITUD Y ALTURA DE LA TUBERÍA CAPACIDAD TUBES O.D. LONGITUD ALTURA (B) NOMINAL 8.2 kW 3/8"-5/8" 10.5 kW 3/8"-3/4" 12.0 kW 3/8"-3/4"... - Página 5 MEDIDAS GENERALES DE SEGURIDAD Utilice siempre el soporte de un cilindro No deje los bordes de los tubos de gas Los tubos de gas deben seguir de gran curva de unión para curvar sin cubrir. amarrados después de la instalación. tubos, utilizando herramientas curva- tubos.
-
Página 6: Instalación De La Unidad Interior
INSTALACIÓN DE LA UNIDAD INTERIOR Lugar de instalación La unidad interior debe ser instalada en un lugar que cumpla los siguientes requerimientos: ■ Que exista suficiente espacio para la instalación y el mantenimiento. ■ Que el cielorraso sea horizontal, y su estructura pueda soportar el peso de la unidad. ■ Que no se obstruyan las salidas ni las entradas, y que la influencia del aire exterior sea la mínima posible. - Página 7 INSTALACIÓN SOBRE LA PARED D. Punta de conexión del tubo refrigerante (D. lado del gas) Orificio de drenaje E. Conexión de punta de tubo refrigerante (E. Lado del líquido) Gancho Gancho Tornillo autorroscante Arandela <6 mm Fije el gancho con el tornillo autorroscante en el gancho de la pared.
-
Página 8: Conexión Del Tubo De Drenaje De La Unidad
3. Suspenda la unidad en el brazo de suspensión deslizando hacia atrás. Ajuste bien los bulones de montaje a ambos lados. Bulón roscado de suspensión Brazo de suspensión Bulón de montaje D. Conexión de punta de tubo refrigerante (D. lado del gas) E. -
Página 9: Unidad Exterior
UNIDAD EXTERIOR UBICACIÓN DE LA UNIDAD ESPACIO LIBRE ALREDEDOR DE LA UNIDAD 5 CM 5 CM 25 CM 1 0 0 CAPACIDAD NOMINAL 8.2 kW 10.5 kW 10.0 kW 12.0 kW 14.0 kW 1255 12.5 kW DCI INV 1255 14.0 kW DCI INV 1255 INSTALACIÓN DE VARIAS UNIDADES EXTERIORES Al instalar varias unidades exteriores, debe tener en cuenta la circulación de aire alrededor de las unidades y seguir... -
Página 10: Conexiones De La Tubería
CONEXIONES DE LA TUBERÍA CORTAR Y ABOCARDAR LOS TUBOS 1. Utilice el corta-tubos para cortar los tubos. Para cortar 2. Quite todas las rebabas con el escariador. Puede producirse escapes de gas si no se Superficie Grosor dañada desigual quitan las rebabas! Tubo de cobre Doble el borde de los tubos para impedir la entrada de polvo metálico en los mismos. -
Página 11: Conexiones Eléctricas
CONEXIONES ELÉCTRICAS E S P E C I F I C A C I Ò N E S E L É C T R I C A S ALIMENTACIÓN UNIDADES DE 1 PH UNIDADES DE 3 PH LIMITES DE CABLE DE CABLE DE NOMINAL CAPACIDAD... - Página 12 CONEXIONES ELÉCTRICAS E S P E C I F I C A C I Ò N E S E L É C T R I C A S D C V I N V UNIDADES DE 1 PH - ALIMENTACION 230V / 50Hz / 1 POWER SUPPLY TO OUTDOOR UNIT ONLY POWER SUPPLY TO INDOOR UNIT NOMINAL...
-
Página 13: Visualizador - Descripción General
OPCIONES ADICIONALES SÓLO PARA UNIDADES DCI DE 4-5-6 HP (10-14 KW) 1. CONFIGURACIÓN DE LOS ELEMENTOS 1.1. VISUALIZADOR – DESCRIPCIÓN GENERAL El visualizador actúa como interfaz entre el instalador / técnico y la unidad de C/A. Descripción de los botones: Up y Down –... -
Página 14: Configuración De Elementos Con Contactos Secos (Entrada)
OPCIONES ADICIONALES SÓLO PARA LAS UNIDADES DCI DE 4-6 HP (10-14 KW) La activación de esta característica se describe en el siguiente párrafo Intensidad de cor- dedicado a “Contactos secos”. Visualizador riente máxima El visualizador puede establecer el límite superior del consumo de energía (Corriente) de acuerdo con la tabla. -
Página 15: Configuración De Elementos Con Contactos Secos (Salida)
OPCIONES ADICIONALES SÓLO PARA UNIDADES DCI DE 4-6 HP (10-14 KW) 1.4 CONFIGURACIÓN DE ELEMENTOS CON CONTACTOS SECOS (SALIDA) 1.4.1 Alarma Los contactos secos de alarma se utilizan para indicar un problema o el mal funcionamiento del sistema. Se utiliza un relé interno para cerrar un circuito externo que puede incluir una fuente de alimentación externa. El circuito externo debe incluir algún tipo de carga (lámpara de iluminación, LED, etc.). -
Página 16: Lista De Control
Lista de controlo pre-operación COMPRUEBE EL DRENAJE EVALUACIÓN DEL FUNCIONAMIENTO Vierta agua en la cubeta de drenaje - espuma de Ponga en operación la unidad en el modo de enfri- estireno. amiento con los ventiladores en alta velocidad durante 15 minutos. Verifique que el agua fluye de la manguera de drenaje de la unidad de interior. -
Página 17: Indicadores Y Botones De Control Del Acondicionador
INDICADORES Y BOTONES DE CONTROL DEL ACONDICIONADOR A INDICADOR DE ESPERA (STBY) Se enciende cuando la unidad está enchufada y lista para recibir los comandos del control remoto. B INDICADOR DE OPERACIÓN (OPER) Se enciende durante la operación. Parpadea una vez para indicar que las señales del control remoto fueron recibidas y guardadas. -
Página 18: Modos De Protección Del Acondicionador De Aire
MODOS DE PROTECCIÓN DEL ACONDICIONADOR DE AIRE Su acondicionador incluye varios modos de protección automática, que le permiten utilizarlo en cualquier mo- mento y cualquier estación, sin tener en cuenta la temperatura exterior. A continuación se describen parcialmente estos modos de protección: Modo de Operación Condiciones que los Interruptor para protec-... -
Página 19: Mantenimiento
MANTENIMIENTO PRECAUCIÓN Antes de limpiar el acondicionador, asegúrese de que éste esté apagado. Controle que los cables no estén rotos ni desconectados. Puede utilizar un paño mojado para limpiar la unidad interior si ésta se encuentra muy sucia. No utilice nunca un paño húmedo en el control remoto.
