MI 3202 GigaOhm 5 kV
2.4 Conectores
El comprobador GigaOhm 5 kV dispone de las siguientes conexiones:
-
Conexión de los cables de prueba a cuatro tomas de banana de seguridad (Fig. 3),
Conexión del cable de alimentación a la toma de red (Fig. 4).
-
1 .......... Terminal de prueba de resistencia de aislamiento negativo. (-OUT)
2 .......... Terminales de prueba de guarda GUARD destinados a alejar la corriente de
fuga de potencial durante la medición del aislamiento. Las dos tomas verdes
están conectadas entre sí en el interior del instrumento.
3 .......... Terminal de prueba de resistencia de aislamiento (+OUT)
Utilice únicamente accesorios de prueba originales.
La tensión externa máxima permitida entre los terminales de prueba y
tierra es de 600V.
La tensión externa máxima permitida entre los terminales de prueba es de
600V.

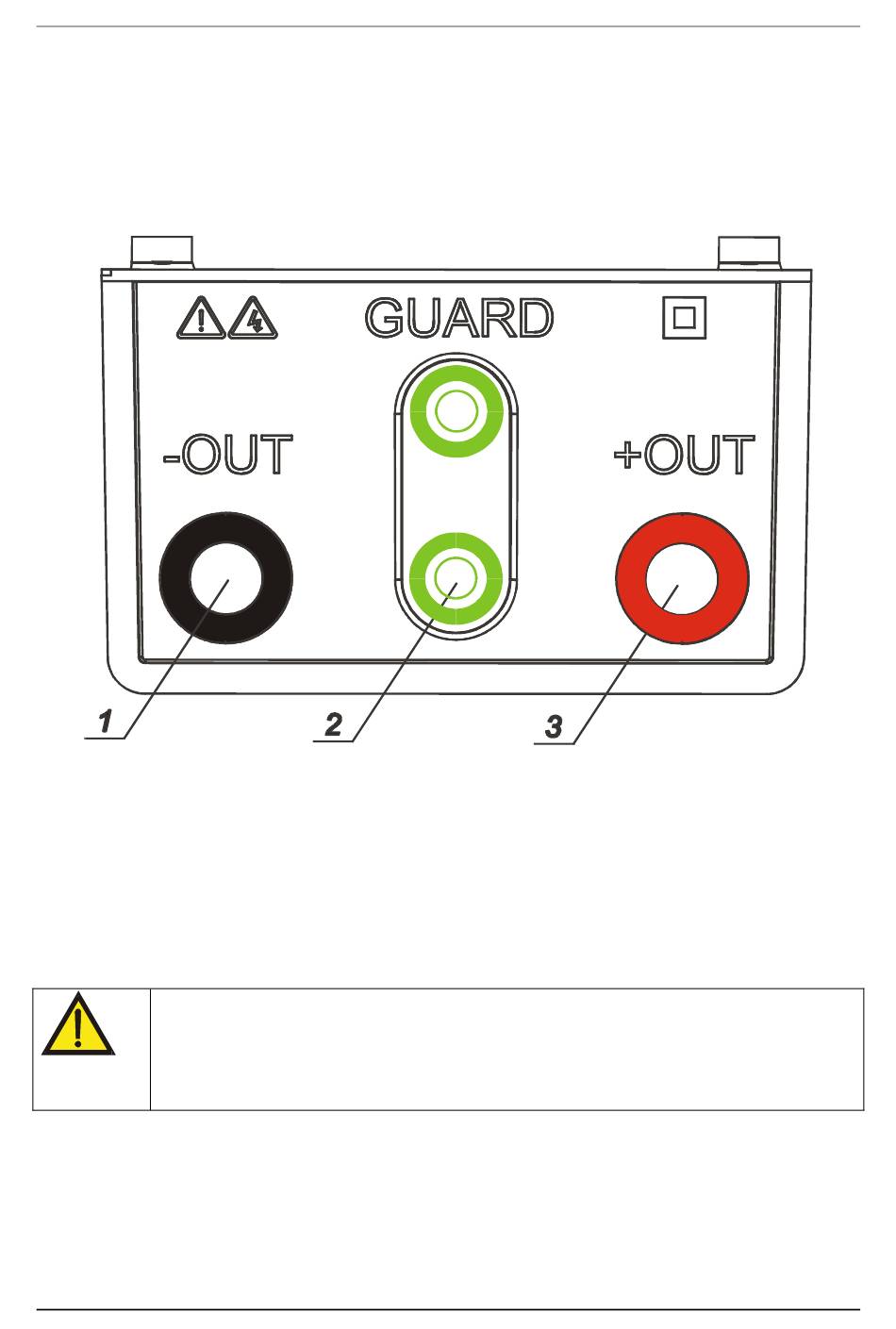

Fig. 3. Conector para los cables de prueba
Descripción del instrumento
