Instalación
a) Coloque un nivel de maquinista a lo largo sobre una de las dos almohadillas.
b) Coloque el otro nivel de maquinista transversalmente sobre una de las dos almohadillas.
c) Nivele las almohadillas ajustando los cuatro tornillos niveladores en las esquinas.
1.
2.
3.
4.
5.
6.
4. Gire los tornillos niveladores del centro hacia abajo para que queden sobre sus planchas en la
superficie de cimentación.
5. Nivele las placas de montaje de la bomba:
NOTA: Quite toda la suciedad de las almohadillas de montaje para garantizar una correcta nivelación.
De lo contrario, puede dañarse el equipo o disminuir el rendimiento.
a) Coloque un nivel de maquinista a lo largo sobre una de las dos almohadillas.
b) Coloque el otro nivel transversalmente sobre una de las dos almohadillas.
c) Nivele las almohadillas ajustando los cuatro tornillos niveladores en las esquinas.
1.
2.
3.
4.
5.
6.
6. Apriete a mano las tuercas de los pernos de cimentación.
7. Controle que las almohadillas de montaje del motor estén niveladas y ajuste los pernos de
cimentación, si es necesario.
La medición del nivel correcto es de 0,002 pulg./ft (0,0167 mm/m) como máximo.
La variación máxima de un lado de la plancha de base al otro es de 0,015 pulgadas (0,38 mm).
24
Asegúrese de que las lecturas del nivel de maquinista sean tan cercanas a cero como sea posible,
tanto longitudinal como transversalmente.
Utilice la hoja de trabajo niveladora de la plancha de base para hacer las lecturas.
1
2
3
6
5
4

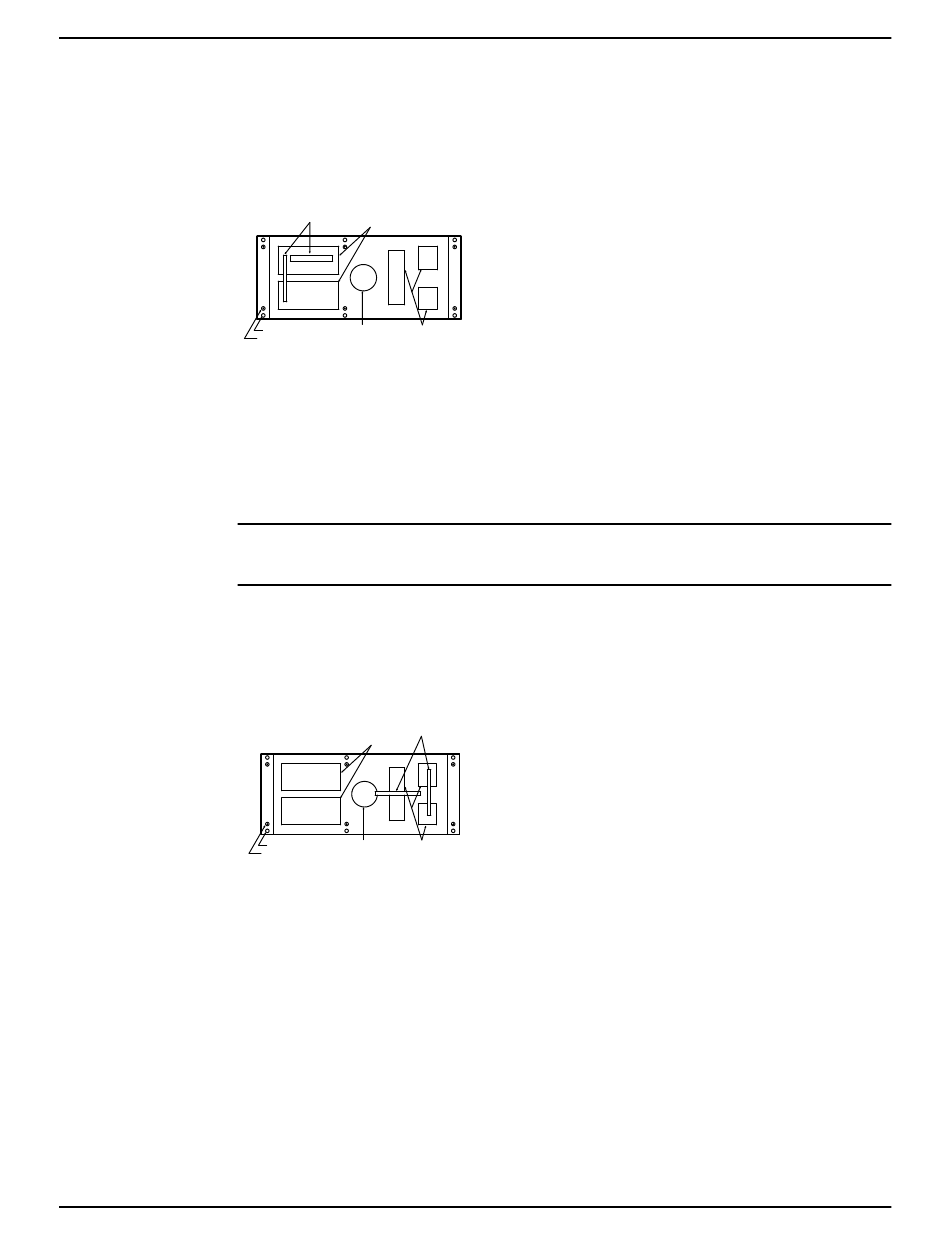

Niveles de maquinista
Almohadillas de montaje del motor
Pernos de cimentación
Tornillos niveladores
Orificio de mortero
Almohadillas de montaje de la bomba
Asegúrese de que las lecturas del nivel de maquinista sean tan cercanas a cero como sea posible,
tanto longitudinal como transversalmente.
2
1
3
6
5
4
Almohadillas de montaje del motor
Niveles de maquinista
Pernos de cimentación
Tornillos niveladores
Orificio de mortero
Almohadillas de montaje de la bomba
