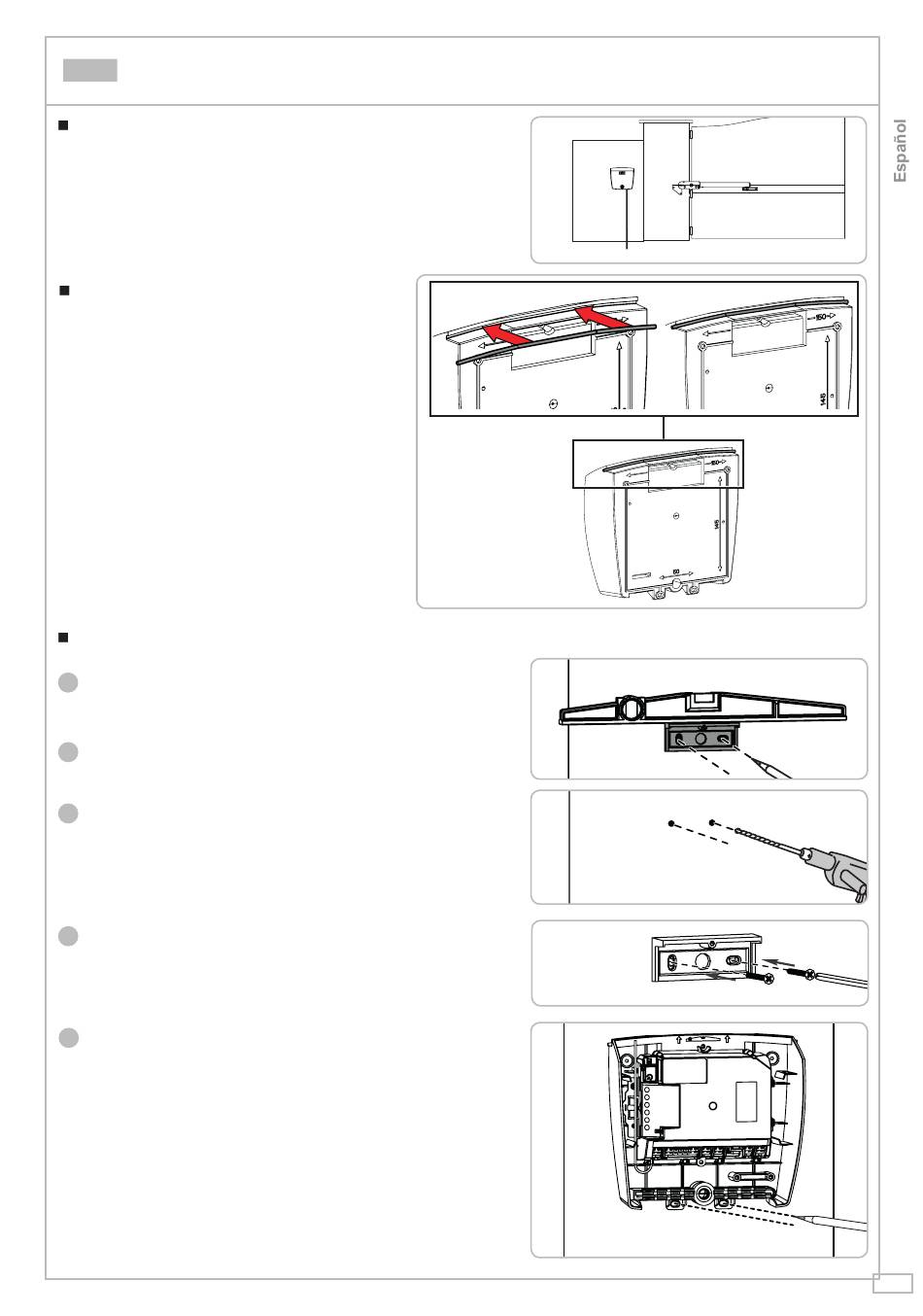

Instalación de la caja de mando
Instalación de la caja de mando
La caja debe montarse en un pilar o en una pared en el lado de llegada de la
alimentación eléctrica.
Instalación del cordón de estanqueidad
Introduzca el cordón de estanqueidad (13) en la parte superior
de la caja de mando.
Fijación de la caja de mando
Coloque la escuadra de fijación de la caja (16) contra el pilar o la pared.
1
Compruebe su horizontalidad mediante un nivel de burbuja.
2
Marque los puntos de fijación de la escuadra.
Retire la escuadra y taladre el pilar o la pared.
3
El diámetro de taladrado depende del tipo de tornillos utilizados para la
fijación (véase la página 8).
4
Fije la escuadra al pilar o la pared.
Coloque la parte posterior de la caja para marcar los dos puntos de fijación
5
en la parte inferior de la misma.
