10-13. Procedura della prova di funzionamento
Usare l'unità di controllo
(1) Spostare l'interruttore dell'unità di controllo interno da "ON"
→ "TEST".
(L'unità esterna non è in grado di funzionare per 3 minuti
dopo che viene accesa o spenta.)
(2) Mentre si esegue la prova di funzionamento tutte le spie
lampeggiano.
(3) Durante la prova di funzionamento non è possibile il
controllo della temperatura.
(4) Se il corretto funzionamento non è possibile, il problema
verrà segnalato dalle spie. Consultare la "Tabella delle
funzioni di autodiagnosi e dei rimedi" per risolvere il
problema.
(5) Completata la prova, far passare l'interruttore dell'unità
di controllo da "TEST"→ "ON". Assicurarsi che le spie
abbiano smesso di lampeggiare. (Questo telecomando
include una funzione che cancella la modalità di prova
di funzionamento dopo 60 minuti in modo da evitare che
questa continui troppo a lungo.)
Interruttore di controllo unità interna
Spie dell'indicatore
OPERATION TIMER
N OT A
●
Questa modalità mette sotto sforzo i dispositivi. Usarla solo
per effettuare prove di funzionamento.
●
La prova di funzionamento non è possibile se il sistema è
acceso mentre l'interruttore è sulla posizione TEST.
Dopo aver acceso il sistema, far passare l'interruttore una
volta da ON a OFF e riportarlo infine sulla posizione TEST.
10-14. Precauzioni
●
Chiedere al cliente di essere presente alla prova di
funzionamento. Nel corso di questa, spiegare il contenuto
del manuale di istruzioni e fare eseguire le operazioni di
controllo richieste al cliente.
●
Passare sempre al cliente sia il manuale di istruzioni che la
garanzia.
●
Controllare che l'alimentazione a corrente alternata da 220
- 240 V non sia collegata al terminale del connettore dei
cablaggi di controllo fra unità.
* Se viene applicata accidentalmente corrente alternata da
220 - 240 V, il fusibile della scheda a circuiti stampati delle
unità interna ed esterna (0,5 A nel caso sia
dell'unità interna che di quella esterna) salta per
proteggere la scheda a circuiti stampati stessa. Correggere
i collegamenti e scollegare i connettori a 2P (unità interna:
blu) (unità esterna: blue, seriale 1) collegati alla scheda
dei circuiti stampati e sostituirli con i connettori a 2P (unità
interna: marrone) (unità esterna: marrone, seriale 2).
Se l'operazione non è possibile neppure dopo aver
cambiato i connettori marrone, provare a tagliare il varistor
(nero) (sia unità esterna che interna).
(Eseguire questo lavoro sempre ad alimentazione

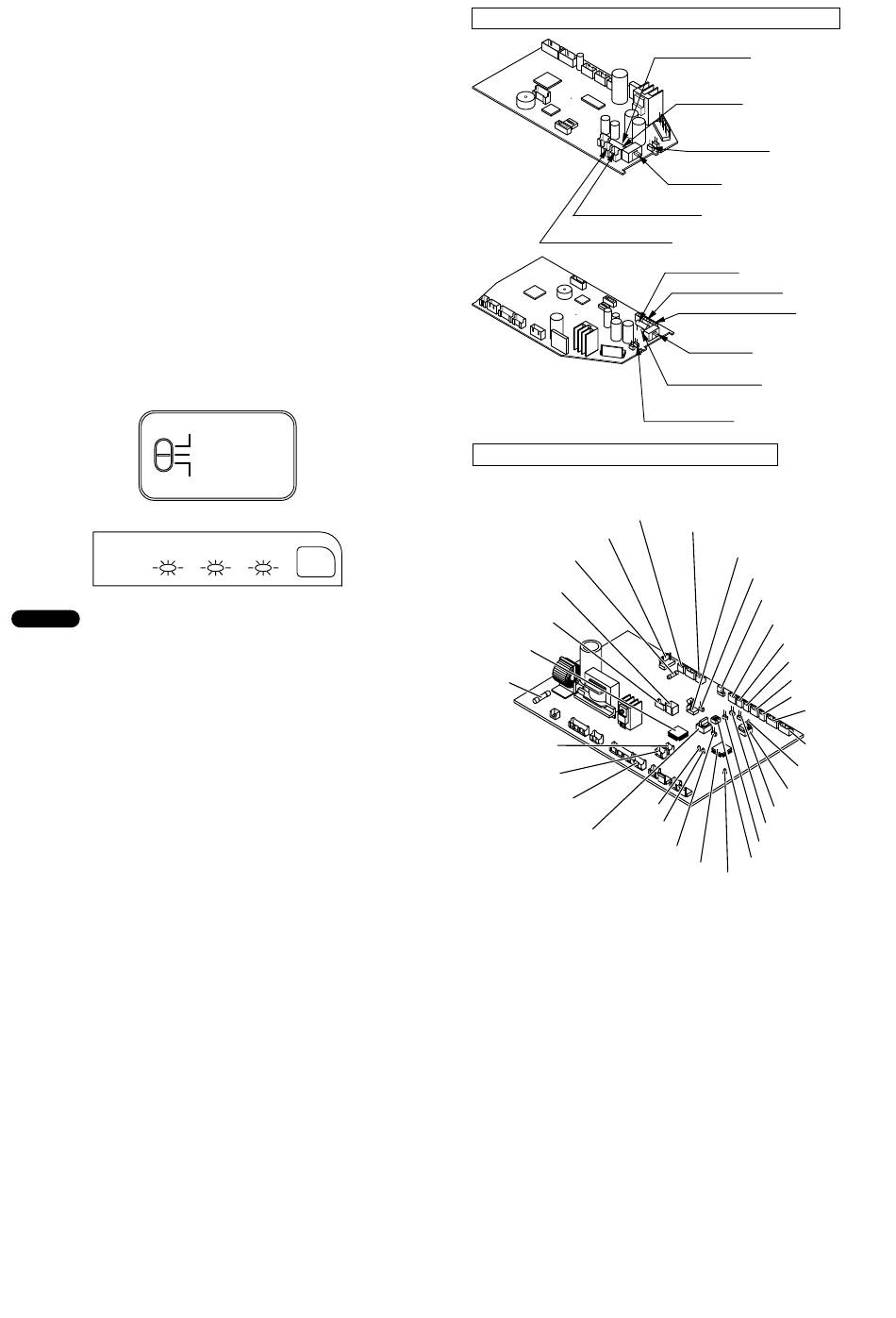

interrotta.) (Fig. 10-10)
ON
OFF
TEST
STANDBY
Scheda dei circuiti stampati di controllo dell'unità interna
2 HP
Connettore a 2 P (marrone)
Connettore a 2P (blu)
3 HP
Scheda dei circuiti stampati dell'unità esterna
8 – 10 HP
OC (CN500, BLU)
63PH (CN027, WHT)
FUSE (0.5A, F500)
EXCT
(CN030, RED)
RC P
(CN039, RED)
IC002
FUSE
(6.3A, F101)
CTL2
(CN202, GRN)
CTL1
(CN203, GRN)
N . P . C H E C K
(CN046, RED)
R.C.ADD. Selettore
MODE (CN038)
66
Varistore (nero)
VA002
Fusibile da 0,5 A
CHK (spinotto a 2P)
ON
SW103
OFF
TEST
Fusibile da 0,5 A
Connettore a 2P (blu)
Connettore a 2 P (marrone)
TEST
SW103 ON
OFF
Varistore (nero)
VA002
CHK (spinotto a 2P)
EMG (CN502, BRN)
SILENT (CN037, WHT)
PUMP DOWN (CN048)
TEMINAL (CN205, BLK)
C2 (CN020, WHT)
C1 (CN021, WHT)
TS (CN022, RED)
TO (CN023, BLK)
TD (CN024, BLK)
LED (D041)
EEPROM
LED2
TEST (CN033, RED)
LED1
C-CHK (CN035)
A.ADD (CN047)
R.C.ADD. selettore DIP
IC001
D115
MOV1
(CN300, WHT)
MOV2
(CN301, BLK)
Fig. 10-10
