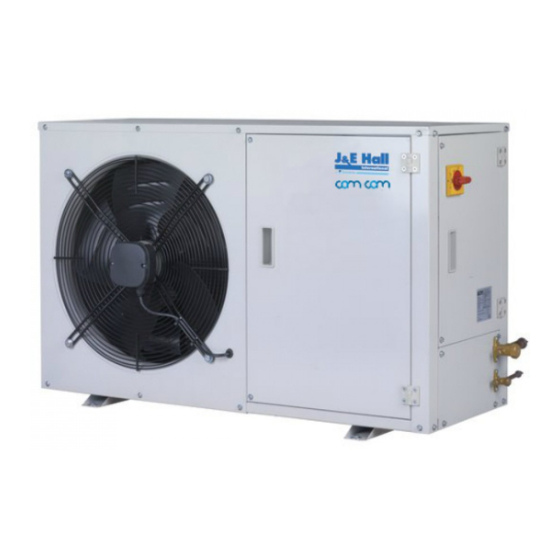

Unidad de condensación alternativa para
aplicaciones de temperatura media
Serie 1
JEHCCU0040CM1
JEHCCU0050CM1
JEHCCU0051CM1
JEHCCU0063CM1
JEHCCU0067CM1
JEHCCU0077CM1
JEHCCU0095CM1
JEHCCU0100CM1
JEHCCU0113CM1
Serie 2
JEHCCU0140CM1
JEHCCU0140CM3
Unidad de condensación alternativa para
aplicaciones de temperatura baja
Serie 1
JEHCCU0115CL1
T-CU03-OCT14-1
Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
El texto en inglés son las instrucciones originales. Los textos en los demás idiomas son traducciones de las
instrucciones originales.
Manual técnico
(Instrucciones originales)
Unidad de condensación scroll para
aplicaciones de temperatura media
Serie 2
JEHSCU0200CM1
JEHSCU0200CM3
JEHSCU0250CM1
JEHSCU0250CM3
JEHSCU0300CM1
JEHSCU0300CM3
JEHSCU0350CM3
Serie 3
JEHSCU0400CM3
JEHSCU0500CM3
JEHSCU0600CM3
JEHSCU0680CM3
Serie 4
JEHSCU0800CM3
JEHSCU1000CM3
Unidad de condensación scroll para
aplicaciones de temperatura baja
Serie 2
JEHSCU0200CL3
JEHSCU0300CL3
Serie 3
JEHSCU0400CL3
JEHSCU0500CL3
JEHSCU0600CL3
Serie 4
JEHSCU0750CL3
1

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Daikin J&E Hall JEHCCU0040CM1

  • Página 1 Manual técnico (Instrucciones originales) Unidad de condensación alternativa para Unidad de condensación scroll para aplicaciones de temperatura media aplicaciones de temperatura media Serie 1 Serie 2 JEHCCU0040CM1 JEHSCU0200CM1 JEHCCU0050CM1 JEHSCU0200CM3 JEHCCU0051CM1 JEHSCU0250CM1 JEHCCU0063CM1 JEHSCU0250CM3 JEHCCU0067CM1 JEHSCU0300CM1 JEHCCU0077CM1 JEHSCU0300CM3 JEHCCU0095CM1 JEHSCU0350CM3 JEHCCU0100CM1 JEHCCU0113CM1 Serie 3...
  • Página 2 Nomenclatura Descripción general del producto Configuración de producto estándar Especificaciones Ciclo de sistema de producto Dibujos esquemáticos Datos de rendimiento Datos eléctricos Seguridad e higiene Instalación y puesta en marcha Desmantelamiento y eliminación de residuos Servicio y mantenimiento Puntos de comprobación Detección de averías Nivel de presión sonora Vista detallada de la unidad de condensación...
  • Página 3: Descripción General Del Producto

    Nomenclatura JEH CCU 0140 C M 1 UNIDAD DE ALIMENTACIÓN ELÉCTRICA CONDENSACIÓN 1: 230V/50Hz/monofásica PARA EFRIGERACIÓN 3: 400V/50Hz/trifásica J&E Hall APLICACIÓN TIPO DE COMPRESOR M: TEMPERATURA MEDIA CCU: ALTERNATIVO L: TEMPERATURA BAJA SCU: SCROLL CAPACIDAD DE GENERACIÓN REFRIGERACIÓN NOMINAL B: 2ª EN CV (DIVIDIDA POR 100) C: 3ª...
  • Página 4: Configuración De Producto Estándar

    Capacidad (kW) Modelo • JEHCCU0115CL1 • JEHSCU0200CL3 • JEHSCU0300CL3 • • JEHSCU0400CL3 •• JEHSCU0500CL3 • • JEHSCU0600CL3 • • JEHSCU0750CL3 * Temperatura de evaporación = -35°C, temperatura ambiente exterior = 32°C Condiciones de clasificación: Gas de retorno de aspiración 20°C, subrefrigeración 0K Nota: para obtener datos de capacidad detallados, consulte la página 35.
  • Página 5: Especificaciones

    4. Especificaciones Tipo de Caudal de Peso (kg) COP/SEPR Receptor Compresor Datos eléctricos Conexión Dimensiones aceite aire Presión (m³/h) Tipo Desplaza- Carga de Consumo Corriente Corriente Corriente Corriente Corriente de Volumen Aspiración Líquido Anchura Profun- Altura (mm) sonora Modelo (pulgadas) (pulgadas) (mm) didad (mm)
  • Página 6 T i po de Caudal P es o COP / SE P R Rec ept or Compr es or Dat os el éc t r i c os Conex i ón Di mens i ones ac ei t e de ai r e (k g) (m³/ h) T i po...
  • Página 7 Control de capacidad Fijo Coeficiente de degradación para unidades con capacidad fija y por 0,25 etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 7RC0040EM- ABBA-57 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 8 Control de capacidad Fijo Coeficiente de degradación para unidades con capacidad fija y por 0,25 etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 7RC0051EM- ABBA-57 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 9 Control de capacidad Fijo Coeficiente de degradación para unidades con capacidad fija y por 0,25 etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 7RC0063EM- ABBA-57 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 10 Control de capacidad Fijo Coeficiente de degradación para unidades con capacidad fija y por 0,25 etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 7RC0077EM- ABBA-57 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 11 Control de capacidad Fijo Coeficiente de degradación para unidades con capacidad fija y por 0,25 etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 7RC0095EM- ABBA-57 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 12 Control de capacidad Fijo Coeficiente de degradación para unidades con capacidad fija 0,25 y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6RC0050EM- ABBA-57 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 13 Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6RC0067EM-ABBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 14 Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6RC0100EM-ABBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 15 Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6RC0113EM-ABBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 16 Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6RC0140EM-ABBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 17: Tabla De Contenido

    Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6RC0140EM-FBBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 18 Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0200EM-ABBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 19 Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0200EM-FBBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 20: Parámetros A Plena Carga Y Temperatura Ambiente De 32

    Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0250EM-ABBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 21: P A

    Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0250EM-FBBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 22 Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0300EM-ABBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 23 Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0300EM-FBBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 24 Modelo: JEHSCU0350CM3 Líquido refrigerante: R404A Elemento Símbolo Valor Unidad Temperatura de evaporación* ⁰C Consumo anual de electricidad 12939 kWh/a Relación de rendimiento energético SEPQ 2,61 estacional ⁰ Parámetros a plena carga y temperatura ambiente de 32 (Punto A) Capacidad de refrigeración nominal 5,50 Consumo nominal 3,04...
  • Página 25 Elemento Símbolo Valor Unidad Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Información de contacto Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0350EM-FBBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 26 Otros elementos Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Lot 10, Jalan Perusahaan 8, Kawasan Información de contacto Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 27 Control de capacidad Fijo Coeficiente de degradación para unidades con capacidad fija y 0,25 por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6RC0115EL-ABBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 28 Control de capacidad Fijo Coeficiente de degradación para unidades 0,25 con capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0200EL-FBBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 29 Otros elementos Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Información de contacto Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0300EL-FBBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 30 Modelo: JEHSCU0400CL3 Líquido refrigerante: R404A R407A Elemento Símbolo Valor Unidad Temperatura de evaporación* ⁰C Consumo anual de electricidad 11555 10212 kWh/a Relación de rendimiento energético SEPR 1,88 1,67 estacional ⁰ Parámetros a plena carga y temperatura ambiente de 32 (Punto A) Capacidad de refrigeración nominal 2,91 2,29...
  • Página 31 Símbolo Valor Unidad Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0400EL-FBBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 32 Modelo: JEHSCU0500CL3 Líquido refrigerante: R404A R407A Elemento Símbolo Valor Unidad Temperatura de evaporación* ⁰C Consumo anual de electricidad 14732 12364 kWh/a Relación de rendimiento energético estacional SEPR 1,79 1,67 ⁰ Parámetros a plena carga y temperatura ambiente de 32 (Punto A) Capacidad de refrigeración nominal 3,53 2,77...
  • Página 33 Control de capacidad Fijo Coeficiente de degradación para unidades con capacidad 0,25 fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0500EL- FBBA-57 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 34 Modelo: JEHSCU0600CL3 Líquido refrigerante: R404A R407A Elemento Símbolo Valor Unidad Temperatura de evaporación* ⁰C Consumo anual de electricidad 17107 16220 kWh/a Relación de rendimiento energético estacional SEPR 1,80 1,52 ⁰ Parámetros a plena carga y temperatura ambiente de 32 (Punto A) Capacidad de refrigeración nominal 4,13 3,31...
  • Página 35 Control de capacidad Fijo Coeficiente de degradación para unidades con capacidad 0,25 fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0600EL-FBBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 36 Modelo: JEHSCU0400CM3 Líquido refrigerante: R404A R407A R407F Elemento Símbolo Valor Unidad Temperatura de evaporación* ⁰C Consumo anual de electricidad 14881 13054 14365 kWh/a Relación de rendimiento energético estacional SEPR 2,77 3,09 2,83 ⁰ Parámetros a plena carga y temperatura ambiente de 32 (Punto A) Capacidad de refrigeración nominal 6,70...
  • Página 37 Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0400EM- FBBA-57 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 38 Otros elementos Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Lot 10, Jalan Perusahaan 8, Kawasan Información de contacto Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 39 Modelo: JEHSCU0500CM3 Líquido refrigerante: R404A R407A R407F R134a Elemento Símbolo Valor Unidad Temperatura de evaporación* ⁰C Consumo anual de electricidad 18673 17546 18883 11969 kWh/a Relación de rendimiento energético estacional SEPR 2,64 2,81 2,60 2,69 ⁰ Parámetros a plena carga y temperatura ambiente de 32 (Punto A) Capacidad de refrigeración nominal 8,03...
  • Página 40 Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0500EM- FBBA-57 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 41 Modelo: JEHSCU0600CM3 Líquido refrigerante: R404A R407A R407F R134a Elemento Símbolo Valor Unidad Temperatura de evaporación* ⁰C Consumo anual de electricidad 21344 20622 21395 14381 kWh/a Relación de rendimiento energético SEPR 2,72 2,75 2,69 2,63 estacional ⁰ Parámetros a plena carga y temperatura ambiente de 32 (Punto A) Capacidad de refrigeración nominal 9,45...
  • Página 42 Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0600EM-FBBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 43 Modelo: JEHSCU0680CM3 Líquido refrigerante: R404A R407A R407F R134a Elemento Símbolo Valor Unidad Temperatura de evaporación* ⁰C Consumo anual de electricidad 23536 24031 24655 16491 kWh/a Relación de rendimiento energético SEPR 2,65 2,65 2,59 2,57 estacional ⁰ Parámetros a plena carga y temperatura ambiente de 32 (Punto A) Capacidad de refrigeración nominal 10,15...
  • Página 44 Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0680EM-FBBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 45 Modelo: JEHSCU0800CM3 Líquido refrigerante: R404A R407A R407F R134a Elemento Símbolo Valor Unidad Temperatura de evaporación* ⁰C Consumo anual de electricidad 27407 26747 27475 16741 kWh/a Relación de rendimiento energético SEPR 2,90 2,88 2,83 2,92 estacional ⁰ Parámetros a plena carga y temperatura ambiente de 32 (Punto A) Capacidad de refrigeración nominal 12,95...
  • Página 46 Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0800EM-FBBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 47 Modelo: JEHSCU1000CM3 Líquido refrigerante: R404A R407A R407F R134a Elemento Símbolo Valor Unidad Temperatura de evaporación* ⁰C Consumo anual de electricidad 39372 38515 38831 22226 kWh/a Relación de rendimiento energético SEPR 2,57 2,35 2,53 2,88 estacional ⁰ Parámetros a plena carga y temperatura ambiente de 32 (Punto A) Capacidad de refrigeración nominal 16,45...
  • Página 48 Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC1000EM-FBBA- T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 49 Modelo: JEHSCU0750CL3 Líquido refrigerante: R404A R407A Elemento Símbolo Valor Unidad Temperatura de evaporación* ⁰C Consumo anual de electricidad 21649 21146 kWh/a Relación de rendimiento energético estacional SEPR 1,82 1,51 ⁰ Parámetros a plena carga y temperatura ambiente de 32 (Punto A) Capacidad de refrigeración nominal 5,29 4,29...
  • Página 50 Control de capacidad Fijo Coeficiente de degradación para unidades con 0,25 capacidad fija y por etapas* Daikin Refrigeration Malaysia Sdn. Bhd. Información de contacto Lot 10, Jalan Perusahaan 8, Kawasan Perusahaan Pekan Banting, 42700 Banting, Selangor Darul Ehsan. 6SC0750EL- FBBA-57 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 51: Ciclo De Sistema De Producto

    5. Ciclo de sistema de producto Serie 1 JEHCCU0050~0113CM1, JEHCCU0051~0095CM1 VÁLVULA COMPRESOR DE SERVICIO DE ASPIRACIÓN PRESOSTATO DE ALTA/BAJA PRESOSTATO AIRE CALIENTE VENTILADOR VÁLVULA VISOR DE BOLA DE NIVEL INDICADOR VÁLVULA SECADOR DE FILTRO RECEPTOR VAPOR DE SERVICIO VAPOR SOBRECALENTADO DE LÍQUIDO LÍQUIDO SUBENFRIADO SEPARADOR...
  • Página 52 Serie 2: temperatura media JEHCCU0140CM1/3 VÁLVULA COMPRESOR DE SERVICIO DE ASPIRACIÓN PRESOSTATO DE ALTA/BAJA AIRE CALIENTE CONTROLADOR DE VELOCIDAD VENTI- LADOR DEL VENTILADOR VISOR VÁLVULA DE NIVEL DE BOLA INDICADOR VÁLVULA VAPOR SECADOR DE FILTRO RECEPTOR VAPOR SOBRECALENTADO DE SERVICIO LÍQUIDO SUBENFRIADO DE LÍQUIDO JEHSCU0200~0300CM1/3, JEHSCU0350M3...
  • Página 53 Serie 2: temperatura baja JEHSCU0200/300CL3 VÁLVULA VÁLVULA COMPRESOR DE SERVICIO VÁLVULA DE DE CONTROL AISLAMIENTO DE ASPIRACIÓN SEPARADOR DE ACEITE PRESOSTATO DE ALTA/BAJA AIRE CALIENTE CONTROLADOR DE VELOCIDAD VENTI- LADOR DEL VENTILADOR VÁLVULA DE AISLAMIENTO INDICADOR VISOR VÁLVULA VAPOR DE NIVEL RECEPTOR DE SERVICIO SECADOR DE FILTRO...
  • Página 54 Serie 3: temperatura baja JEHSCU0400~600CL3 VÁLVULA VÁLVULA COMPRESOR VÁLVULA DE DE CONTROL DE SERVICIO AISLAMIENTO DE ASPIRACIÓN SEPARADOR DE ACEITE PRESOSTATO DE ALTA/BAJA CONTROLADOR AIRE DE VELOCIDAD CALIENTE DEL VENTILADOR VENTI- LADOR VÁLVULA SECADOR DE SERVICIO RECEPTOR SENSORES DE DE FILTRO DE LÍQUIDO CON VÁLVULA TEMPERATURA...
  • Página 55 Serie 4: temperatura baja JEHSCU0750CL3 VÁLVULA VÁLVULA COMPRESOR VÁLVULA DE DE CONTROL DE SERVICIO AISLAMIENTO DE ASPIRACIÓN AIRE SEPARADOR CALIENTE DE ACEITE PRESOSTATO DE ALTA/BAJA PARTE SUPERIOR DEL VENTILADOR DIRECTO CONTROLADOR DE VELOCIDAD DEL VENTILADOR VÁLVULA SECADOR DE SERVICIO PARTE RECEPTOR DE FILTRO INFERIOR...
  • Página 56 6. Dibujos esquemáticos Serie 1 Serie 2 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante. El texto en inglés son las instrucciones originales. Los textos en los demás idiomas son traducciones de las instrucciones originales.
  • Página 57 Serie 3 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante. El texto en inglés son las instrucciones originales. Los textos en los demás idiomas son traducciones de las instrucciones originales.
  • Página 58 Serie 4 Temperatura media Temperatura baja T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante. El texto en inglés son las instrucciones originales. Los textos en los demás idiomas son traducciones de las instrucciones originales.
  • Página 59: Datos De Rendimiento

    7. Datos de rendimiento R404A, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) Contrapresión media MODELO COMPRESOR (Vatios) JEHCCU0050CM1 AE4460Z-F1C 1213 1476 1783 2137 1,30 1,52 1,78 2,07 2,40 2,75 3,15 1116 1359 1639 1962 1,08 1,27 1,45 1,71 1,96 2,24 2,55...
  • Página 60 R404A, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) Contrapresión media MODELO COMPRESOR (Vatios) JEHCCU0140CM1 CAJ4517Z 1482 1906 2335 2991 3651 4426 5332 1044 1147 1210 1296 1385 1480 1,54 1,83 2,04 2,47 2,82 3,20 3,60 1016 1339 1734 2186 2733 3339...
  • Página 61 R404A, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) MODELO COMPRESOR (Vatios) JEHSCU0200CM1 ZB15KQE-PFJ 2660 3220 3750 4620 5470 6440 7540 1320 1370 1470 1450 1480 1510 1520 2,02 2,35 2,55 3,19 3,70 4,26 4,96 2460 2990 3540 4280 5080 5990 7020...
  • Página 62 MODELO COMPRESOR (Vatios) JEHSCU0300CM3 ZB21KQE-TFD 3710 4450 5310 6290 7430 8760 10300 2085 2185 2275 2355 2425 2465 2505 1,78 2,04 2,33 2,67 3,06 3,55 4,11 3430 4110 4890 5800 6850 8070 9470 2305 2405 2515 2595 2665 2725 2765 1,49 1,71 1,94...
  • Página 63 R404A, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) MODELO COMPRESOR (Vatios) JEHS/SCU0400CM3 ZB29KQE 5030 6100 7280 8630 10200 12000 13900 2810 2900 3020 3120 3210 3280 3370 1,79 2,10 2,41 2,77 3,18 3,66 4,12 4590 5580 6700 7980 9450 11150 13000...
  • Página 64 R404A, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) MODELO COMPRESOR (Vatios) JEHS/SCU0800CM3 ZB58KCE 9590 11650 14050 16800 19900 23400 27400 4920 5230 5510 5780 6050 6290 6500 1,95 2,23 2,55 2,91 3,29 3,72 4,22 8800 10750 12950 15550 18500 21900 25700...
  • Página 65 R407A, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) Contrapresión media MODELO COMPRESOR (Vatios) JEHCCU0050CM1 AE4460Z-F1C 1235 1580 1978 1,38 1,73 2,08 2,52 3,03 1206 1529 1900 1,33 1,64 1,96 2,33 2,76 1178 1485 1838 1,29 1,58 1,87 2,21 2,59 1149 1440...
  • Página 66 R407A, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) Contrapresión media MODELO COMPRESOR (Vatios) JEHCCU0140CM1 CAJ4517Z 1768 2304 3044 3902 4887 1082 1127 1250 1347 1438 1,63 2,04 2,44 2,90 3,40 1734 2255 2955 3761 4686 1106 1167 1289 1395 1492 1,57...
  • Página 67 R407A, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) MODELO COMPRESOR (Vatios) JEHSCU0200CM1 ZB15KQE-PFJ 2880 3590 4390 5300 6320 1445 1465 1485 1515 1555 1,99 2,45 2,96 3,50 4,06 2720 3390 4160 5020 6000 1575 1595 1615 1655 1685 1,73 2,13 2,58...
  • Página 68 R407A, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) MODELO COMPRESOR (Vatios) JEHS/SCU0400CM3 ZB29KQE 5740 7020 8470 10100 11950 2530 2650 2780 2920 3060 2,27 2,65 3,05 3,46 3,91 5330 6570 7990 9630 11500 2870 2970 3070 3180 3260 1,86 2,21 2,60...
  • Página 69 R407A, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) MODELO COMPRESOR (Vatios) JEHS/SCU0800CM3 ZB58KCE 10800 13400 16450 19950 23900 5510 5700 5880 6030 6130 1,96 2,35 2,80 3,31 3,90 10100 12550 15450 18750 22500 6050 6240 6440 6610 6740 1,67 2,01 2,40...
  • Página 70 R407F, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) Contrapresión media MODELO COMPRESOR (Vatios) JEHCCU0050CM1 AE4460Z-F1C 1048 1359 1669 2040 1,59 1,91 2,28 2,69 3,07 1016 1310 1608 1992 1,47 1,76 2,10 2,46 2,86 1272 1563 1935 1,40 1,67 1,99 2,32 2,69...
  • Página 71 R407F, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) Contrapresión media MODELO COMPRESOR (Vatios) JEHCCU0140CM1 CAJ4517Z 1948 2578 3367 4153 5177 1022 1129 1243 1315 1437 1,91 2,28 2,71 3,16 3,60 1873 2476 3218 3977 4951 1073 1187 1301 1381 1499 1,75...
  • Página 72 R407F, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) MODELO COMPRESOR (Vatios) JEHSCU0200CM1 ZB15KQE-PFJ 2900 3550 4280 5110 6050 1505 1545 1575 1605 1615 1,93 2,30 2,72 3,18 3,75 2620 3260 3980 4780 5710 1705 1735 1765 1785 1785 1,54 1,88 2,25...
  • Página 73 R407F, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) MODELO COMPRESOR (Vatios) JEHS/SCU0400CM3 ZB29KQE 5770 7100 8610 10350 12300 2790 2920 3030 3120 3190 2,07 2,43 2,84 3,32 3,86 5280 6620 8130 9850 11800 3080 3210 3310 3390 3440 1,71 2,06 2,46...
  • Página 74 R407F, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) MODELO COMPRESOR (Vatios) JEHS/SCU0800CM3 ZB58KCE 10750 13450 16350 19650 23400 5350 5720 6060 6370 6680 2,01 2,35 2,70 3,08 3,50 10000 12650 15550 18800 22500 5690 6130 6490 6790 7040 1,76 2,06 2,40...
  • Página 75 R134a, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) Contrapresión media MODELO COMPRESOR (Vatios) 1100 1330 1597 1,12 1,37 1,57 1,75 2,19 2,51 2,87 1039 1260 1516 1,06 1,28 1,45 1,73 2,00 2,30 2,61 1210 1458 JEHCCU0040CM1 AE4440Y 1,08 1,29 1,45 1,72...
  • Página 76 Contrapresión media MODELO COMPRESOR (Vatios) 1400 1683 1990 2439 3020 3520 4166 1067 1173 1293 1428 1,58 1,91 2,05 2,29 2,57 2,72 2,92 1161 1490 1961 2294 2855 3345 3979 1095 1205 1327 1463 1,43 1,65 1,97 2,09 2,37 2,52 2,72 1097 1417...
  • Página 77 R134a, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) Contrapresión media MODELO COMPRESOR (Vatios) JEHSCU0200CM1 ZB15KQE-PFJ 1700 2160 2680 3280 3950 4720 5590 1010 1040 1070 1110 1140 1170 1210 1,68 2,08 2,50 2,95 3,46 4,03 4,62 1610 2050 2550 3120 3770...
  • Página 78 Contrapresión media MODELO COMPRESOR (Vatios) JEHSCU0300CM1 ZB21KQE-PFJ 2550 3240 4030 4920 5970 7200 8650 1300 1350 1390 1410 1440 1460 1490 1,96 2,40 2,90 3,49 4,15 4,93 5,81 2410 3090 3830 4690 5690 6890 8240 1400 1450 1500 1540 1570 1590 1640 1,72...
  • Página 79 R134a, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) Contrapresión media MODELO COMPRESOR (Vatios) JEHS/SCU0400CM3 ZB29KQE 3650 4510 5520 6690 8040 9600 11350 1600 1660 1730 1800 1880 1950 2030 2,28 2,72 3,19 3,72 4,28 4,92 5,59 3400 4240 5220 6360 7690...
  • Página 80 R134a, temperatura media (Condición de clasificación: Sobrecalentamiento 10K, subrefrigeración 0K) Contrapresión media MODELO COMPRESOR (Vatios) JEHS/SCU0800CM3 ZB58KCE 6700 8380 10350 12650 15350 18350 21800 3330 3430 3540 3660 3770 3900 4030 2,01 2,44 2,92 3,46 4,07 4,71 5,41 6340 7950 9850 12050 14650...
  • Página 81 R404A, temperatura baja (Condición de clasificación: Gas de retorno de aspiración 20°C, subrefrigeración 0K) Contrapresión baja MODELO COMPRESOR (Vatios) 1,15 JEHCCU0115CL1 CAJ2446Z 1008 1260 1543 1028 1,09 1,24 1,37 1,50 1125 1380 1056 0,82 0,96 1,09 1,20 1,31 1046 1284 1069 0,76 0,89...
  • Página 82 R404A, temperatura baja (Condición de clasificación: Gas de retorno de aspiración 20°C, subrefrigeración 0K) Contrapresión baja MODELO COMPRESOR (Vatios) JEHSCU0400CL3 ZF13K4E-TFD 2430 3100 3860 4740 5750 2100 2180 2290 2400 2530 1,16 1,42 1,69 1,98 2,27 2290 2910 3620 4430 5370 2290 2380...
  • Página 83 R407A, temperatura baja (Condición de clasificación: Gas de retorno de aspiración 20°C, subrefrigeración 0K) Contrapresión baja MODELO COMPRESOR (Vatios) JEHSCU0200CL3 ZF06K4E-TFD 1240 1550 1910 2340 1120 1170 1230 1290 1370 0,88 1,06 1,26 1,48 1,71 1160 1450 1790 2190 1260 1310 1370 1440...
  • Página 84 R407A, temperatura baja (Condición de clasificación: Gas de retorno de aspiración 20°C, subrefrigeración 0K) Contrapresión baja MODELO COMPRESOR (Vatios) JEHSCU0400CL3 ZF13K4E-TFD 1860 2410 3060 3840 4780 2000 2080 2160 2230 2310 0,93 1,16 1,42 1,72 2,07 1770 2290 2900 3640 4520 2230 2330...
  • Página 85: Datos Eléctricos

    8. Datos eléctricos Nota importante: Debe incorporarse un interruptor o cualquier otro medio de desconexión con contactos separados en todos los polos y en un cableado fijo de acuerdo con la normativa local y nacional. Monofásico JEHCCU0040CM1; JEHCCU0050CM1 RETIRE LOS VÍNCULOS 2 A 3 ANTES DE CONECTAR AL CONTROLADOR INTERIOR NOTA: B1: DISYUNTOR DE CIRCUITO DEL MOTOR Q1M: PROTECTOR DE SOBRECARGA DEL MOTOR...
  • Página 86 JEHCCU0067CM1; JEHCCU0095CM1; JEHCCU0100CM1; JEHCCU0113CM1; JEHCCU0115CL1 RETIRE LOS VÍNCULOS 2 A 3 ANTES DE CONECTAR AL CONTROLADOR INTERIOR NOTA: AJUSTE, B1 B1: DISYUNTOR DE CIRCUITO DEL MOTOR S1PH: PRESOSTATO DE ALTA K1M: CONTACTOR S1P: PRESOSTATO K1R: RELÉ DE ARRANQUE S1PL: PRESOSTATO DE BAJA MODELO VALOR <A>...
  • Página 87 JEHSCU0200CM1, JEHSCU0250CM1 JEHSCU0300CM1 NOTA: RETIRE LOS VÍNCULOS 4 A 3 ANTES DE CONECTAR AL CONTROLADOR - - ES EL CABLEADO EN LA OBRA AJUSTE, B1 B1: DISYUNTOR DE CIRCUITO DEL MOTOR A1P: CONTROLADOR DE VELOCIDAD DEL VENTILADOR K1M: CONTACTOR S1PH: PRESOSTATO DE ALTA MODELO VALOR <A>...
  • Página 88 Trifásico JEHCCU0140CM3 NOTA: RETIRE LOS VÍNCULOS 2 A 1 ANTES DE CONECTAR AL CONTROLADOR - - ES EL CABLEADO EN LA OBRA C3: CONDENSADOR DEL VENTILADOR < >: TERMINAL EN EL CUADRO ELÉCTRICO DEL COMPRESOR M1C: COMPRESOR B1: DISYUNTOR DE CIRCUITO DEL MOTOR M1F: VENTILADOR DEL CONDENSADOR K1M: CONTACTOR A1P: CONTROLADOR DE VELOCIDAD DEL VENTILADOR...
  • Página 89 JEHSCU0400CM3 JEHSCU0500CM3, JEHSCU0600CM3, JEHSCU0680CM3, JEHSCU0400CL3, JEHSCU0500CL3, JEHSCU0600CL3 AJUSTE, B1 MODELO VALOR <A> JEHS/JEHSCU0400B3(C)M3 11,0 JEHS/JEHSCU0500B3(C)M3 14,0 NOTA: RETIRE LOS VÍNCULOS 4 A 3 ANTES DE CONECTAR AL CONTROLADOR JEHS/JEHSCU0600B3(C)M3 14,0 - - - ES EL CABLEADO EN LA OBRA A1P: CONTROLADOR DE VELOCIDAD DEL VENTILADOR M1C: COMPRESOR JEHS/JEHSCU0680B3(C)M3 15,0...
  • Página 90 JEHSCU0750CL3 NOTA: RETIRE LOS VÍNCULOS 17 A 18 ANTES DE CONECTAR AL CONTROLADOR - - - ES EL CABLEADO EN LA OBRA A1P: CONTROLADOR DE VELOCIDAD DEL VENTILADOR M1F: PARTE INFERIOR DEL VENTILADOR DEL CONDENSADOR B1: DISYUNTOR DE CIRCUITO DEL MOTOR M2F: PARTE SUPERIOR DEL VENTILADOR DEL CONDENSADOR C1: PARTE INFERIOR DEL CONDENSADOR DEL VENTILADOR M1C: COMPRESOR...
  • Página 91: Seguridad E Higiene

    9. Seguridad e higiene Información general Nota importante La instalación y puesta en marcha del sistema solo debe realizarla un técnico de refrigeración cualificado que esté familiarizado con los sistemas de refrigeración y sus componentes, incluidos los controles. Para evitar posibles lesiones, extreme las precauciones cuando trabaje cerca las superficies de la bobina o los bordes afilados de los armarios metálicos.
  • Página 92: Instalación Y Puesta En Marcha

    10. Instalación y puesta en marcha Ubicación de instalación de la unidad Para logra la máxima capacidad de refrigeración, la ubicación de instalación de la unidad de condensación debe seleccionarse con cuidado. Instale la unidad de condensación de forma que el aire caliente que distribuya la unidad de condensación no vuelva a entrar de nuevo (como en el caso de cortocircuito de aire de descarga caliente).
  • Página 93: Espacio Para La Instalación

    Espacio para la instalación La ubicación de instalación debe contar con espacio suficiente para permitir el flujo de aire y el mantenimiento de la unidad. Descarga Entrada de de aire aire Para dejar suficiente espacio para el mantenimiento o la instalación. Manipulación del compresor Para garantizar la fiabilidad del compresor, la unidad de condensación y el compresor no deben inclinarse a más de un ángulo de 45°.
  • Página 94: Tubería Instalada En La Obra

    Tubería instalada en la obra Nota importante El dimensionado de la línea solo lo debe modificar personal cualificado. Al instalar la tubería de refrigerante deben respetarse todos los códigos de buenas prácticas locales Para garantizar un funcionamiento y rendimiento satisfactorios, deben tenerse en cuenta los siguientes puntos a la hora de configurar la tubería en la obra, Conecte solamente una unidad interior con una unidad de condensación exterior.
  • Página 95: Prueba De Presión (Tubería En La Obra)

    Prueba de presión (tubería en la obra) Asegúrese de que ambas válvulas de servicio estén cerradas Cuando realice una prueba de presión en la tubería en la obra, utilice siempre gasta seco e inerte como el nitrógeno. El diferencial de presión entre el lado de baja y el de alta no debe ser superior al que se muestra a continuación.
  • Página 96: Presión De Corte Para Baja Presión

    Presostato de alta de seguridad (reinicio manual) El interruptor de seguridad para alta presión es necesario para detener el compresor, en caso de que la presión de descarga sobrepase los valores que se muestran en la tabla siguiente. El presostato de alta puede establecer en valores inferiores en función de la aplicación y de las condiciones ambientales.
  • Página 97: Ajuste Del Controlador De Velocidad Del Ventilador

    Nota importante No deben ocurrir más de 10 arranques del compresor a la hora. Un número más alto reduce la vida útil del compresor. Si es necesario, utilice un temporizador para impedir ciclos cortos en el circuito de control. Se recomienda un mínimo de 3 minutos de funcionamiento después de cada arranque del compresor y un tiempo de inactividad de 3 minutos después de cada parada.
  • Página 98 Para el modelo de la serie 1: Ajuste recomendado para el modelo de la serie 1 que utiliza un presostato para activar/desactivar el ventilador. Refrigerante R404A/R407F/R407A R134a Ajuste (bar) Conexión Ajuste (bar) Diferencial La presión de corte para baja presión es el ajuste de presión de conexión menos el diferencial. En los modelos de la serie 3, el controlador de velocidad del ventilador controla la velocidad del ventilador de acuerdo con la temperatura de condensación necesaria y el ajuste del controlador tal como se muestra a continuación.
  • Página 99: Puesta En Marcha De La Unidad De Condensación

    Puesta en marcha de la unidad de condensación Asegúrese de que todas las válvulas de servicio manuales estén completamente abiertas al poner el sistema en marcha por primera vez. Esto incluye válvulas de corte externas e internas, así como una válvula receptora de líquido en la unidad.
  • Página 100: Normativa Sobre Gases Fluorados

    Normativa sobre gases fluorados Información importante sobre el refrigerante utilizado Su funcionamiento depende de los gases fluorados de efecto invernadero Este producto viene cargado de fábrica con N2. El sistema de refrigerante se cargará con gases fluorados de efecto invernadoro. No vierta gases a la atmósfera.
  • Página 101: Desmantelamiento Y Eliminación De Residuos

    11. Desmantelamiento y eliminación de residuos Al final de la vida útil de la unidad, un técnico cualificado debe desmantelarla. El refrigerante y el aceite del compresor se clasifican como residuos peligrosos y como tales deben reciclarse y eliminarse de la manera correcta, incluyendo la documentación de transferencia de residuos. Los componentes de la unidad deben eliminarse o reciclarse de la manera correcta.
  • Página 102: Puntos De Comprobación

    Procedimiento de limpieza del intercambiador de calor con microcanales Paso 1: Retire los residuos superficiales Retire la suciedad, hojas, fibras, etc. de la superficie con una aspiradora (preferiblemente con en cepillo u otro accesorio blando más que con el tubo metálico), aire comprimido desde el interior al exterior o un cepillo de cerdas suaves (no alambre).
  • Página 103: Detección De Averías

    Compruebe el visor de nivel de la línea de líquido y el funcionamiento de la válvula de expansión. Si existen indicios de un nivel bajo de refrigerante en el sistema, compruebe el sistema detenidamente en busca de fugas antes de añadir refrigerante. 14.
  • Página 104: Vista Detallada De La Unidad De Condensación

    16. Vista detallada de la unidad de condensación JEHCCU0050CM1, JEHCCU0067CM1, JEHCCU0100CM1, JEHCCU0113CM1 JEHCCU0040CM1, JEHCCU0051CM1, JEHCCU0063CM1, JEHCCU0077CM1, JEHCCU0095CM1 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante. El texto en inglés son las instrucciones originales. Los textos en los demás idiomas son traducciones de las instrucciones originales.
  • Página 105 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante. El texto en inglés son las instrucciones originales. Los textos en los demás idiomas son traducciones de las instrucciones originales.
  • Página 106 JEHCCU0140CM1/3 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante. El texto en inglés son las instrucciones originales. Los textos en los demás idiomas son traducciones de las instrucciones originales.
  • Página 107 JEHSCU0200CM1, JEHSCU0200CM3, JEHSCU0250CM1, JEHSCU0250CM3, JEHSCU0300CM1, JEHSCU0350CM3 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante. El texto en inglés son las instrucciones originales. Los textos en los demás idiomas son traducciones de las instrucciones originales.
  • Página 108 JEHSCU0400CM3; JEHSCU0500CM3; JEHSCU0600CM3; JEHSCU0680CM3 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante. El texto en inglés son las instrucciones originales. Los textos en los demás idiomas son traducciones de las instrucciones originales.
  • Página 109 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante. El texto en inglés son las instrucciones originales. Los textos en los demás idiomas son traducciones de las instrucciones originales.
  • Página 110 JEHSCU0800CM3, JEHSCU1000CM3 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante. El texto en inglés son las instrucciones originales. Los textos en los demás idiomas son traducciones de las instrucciones originales.
  • Página 111 JEHSCU0750CL3 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante. El texto en inglés son las instrucciones originales. Los textos en los demás idiomas son traducciones de las instrucciones originales.
  • Página 112: Declaración De Conformidad

    17. Declaración de conformidad T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante. El texto en inglés son las instrucciones originales. Los textos en los demás idiomas son traducciones de las instrucciones originales.
  • Página 113 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante. El texto en inglés son las instrucciones originales. Los textos en los demás idiomas son traducciones de las instrucciones originales.
  • Página 114 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante. El texto en inglés son las instrucciones originales. Los textos en los demás idiomas son traducciones de las instrucciones originales.
  • Página 115 T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante. El texto en inglés son las instrucciones originales. Los textos en los demás idiomas son traducciones de las instrucciones originales.
  • Página 116: Apéndice

    18. Apéndice Lo siguiente se aplica a la conexión eléctrica de los siguientes números de códigos JEH: JEHSCU0350M3 JEHSCU0600L3 JEHSCU0400M3 JEHCCU0400M3 JEHSCU0500M3 JEHCCU0500M3 JEHSCU0600M3 JEHCCU0600M3 JEHSCU0680M3 JEHCCU0675M3 JEHSCU0400L3 JEHCCU0350L3 JEHSCU0500L3 JEHCCU0400L3 Todos los modelos anteriores están equipados con un ventilador CC para el condensador. Diagrama de cableado AJUSTE, B1 NOTA:...
  • Página 117 NOTA: RETIRE LOS VÍNCULOS 17 A 18 ANTES DE CONECTAR AL CONTROLADOR INTERIOR AJUSTE, B1 ------- ES EL CABLEADO EN LA OBRA MODELO VALOR <A> A1P: CONTROLADOR DE VELOCIDAD DEL VENTILADOR M1C: COMPRESOR JEH2 & JEHCCU-0400-M-3 11,0 B1: DISYUNTOR DE CIRCUITO DEL MOTOR M1F: VENTILADOR DEL CONDENSADOR JEH2 &...
  • Página 118 Señal de fallo El controlador del ventilador mostrará la señal cuando se detecte un fallo. Cuando el LED701 detecte un fallo, parpadeará con una secuencia de 0,5 s encendido y and 0,5 s apagado. Continuará generando la señal con un intervalo de parada de 2 s hasta que se elimine el fallo. La siguiente tabla muestra el tipo de señal y el fallo que representa: Nº...
  • Página 119 ADVERTENCIA Asegúrese de desconectar la alimentación eléctrica con el LED401 apagado antes de cambiar la EEPROM. Si no respeta correctamente estas instrucciones puede provocar daños a la propiedad o lesiones personales que pueden ser graves según las circunstancias. EEPR T-CU03-OCT14-1 Todas las especificaciones están sujetas a cambios sin previo aviso por parte del fabricante.
  • Página 120 Apéndice B: Gas fluorado Información importante sobre el refrigerante utilizado Su funcionamiento depende de los gases fluorados de efecto invernadero Este producto viene cargado de fábrica con N2. El sistema de refrigerante se cargará con gases fluorados de efecto invernadero. No vierta gases a la atmósfera.
