Instalación—Estilo de Montaje en Pedestal

Terminaciones de los Cables

PELIGRO
Antes de energizar el interruptor, vuelva a colocar
las tapas protectoras en todas las boquillas y en
las boquillas pozo con codos o cubiertas o tapones
protectores aislados .
El no volver a colocar las tapas protectoras de
embarque con codos o cubiertas o tapones pro-
tectores aislados puede causar una descarga
eléctrica y lesiones personales graves o la muerte.
Utilice los pasos siguientes para las terminaciones de los
cables:
Quíteles las tapas protectoras para transporte a
PASO 1.
las boquillas y a las boquillas pozo. Vea la
Figura 7.
PRECAUCIÓN
EN TODO MOMENTO siga las prácticas correctas
de instalación de cables . Al instalarle el cable al
interruptor, deje un segmento holgado para reducir
al mínimo la carga sobre las boquillas . Se debe
permitir que los cables se estiren y se doblen sin
imponerles una carga importante a las boquillas .
Para instalaciones en pozos de vista, enrolle el
cable en el pozo o métalo en el mismo de manera
horizontal y al equipo en un ángulo de 90º .
El no seguir dichas medidas de seguridad puede
causar daños a las boquillas y a las boquillas
pozo y posteriormente fugas de gas aislante.
PASO 2. Remate los cables con codos siguiendo las
instrucciones del fabricante de los mismos. Vea
la Figura 7.
10 Hoja de Instrucciones de S&C 682-505S
Codos e insertos
proporcionados por el usuario
Las interconexiones de las boquillas y las boquillas
pozo se ajustan a la Norma ANSI/IEEE 386 para aceptar
codos e insertos estándar

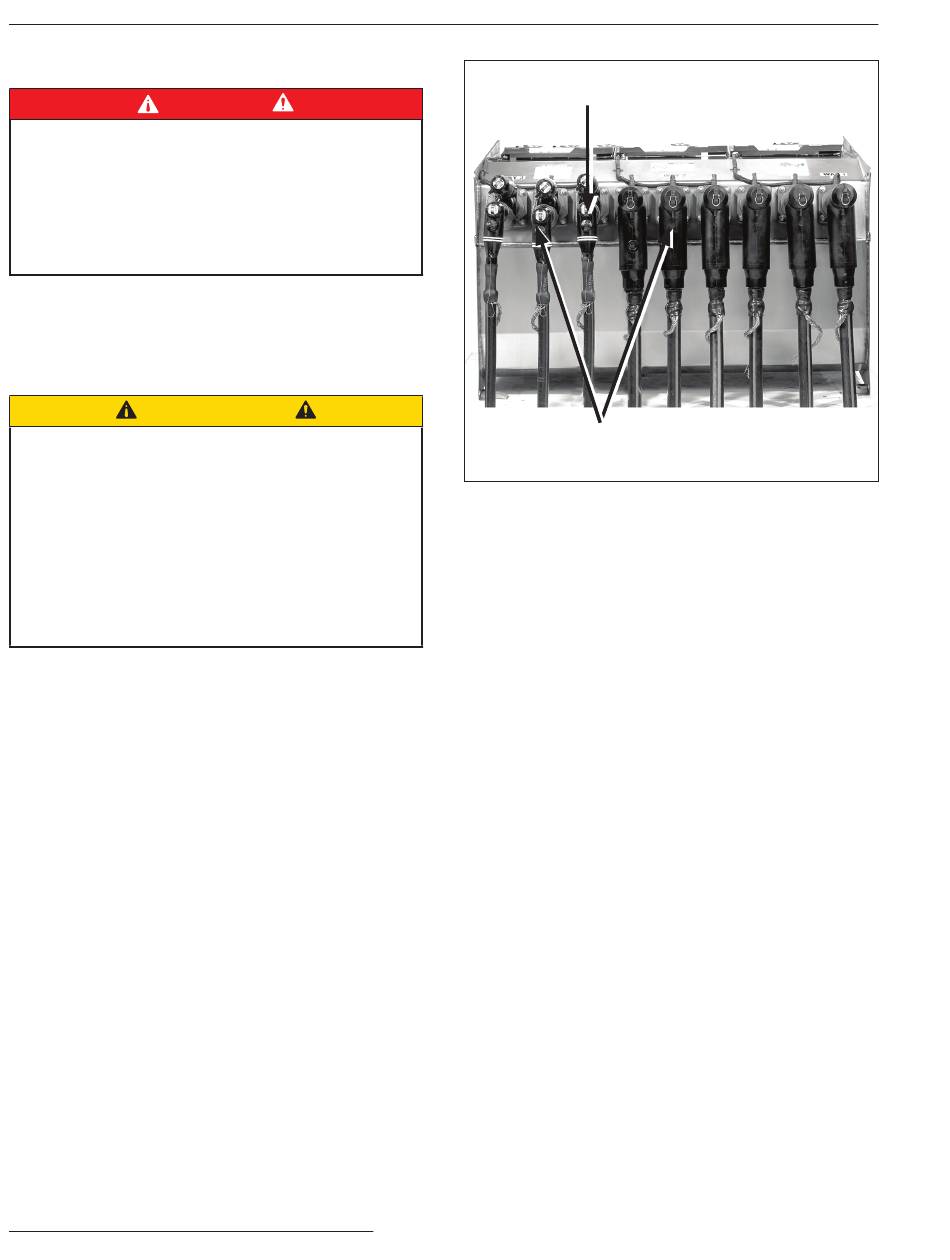

Figura 7. Se ilustra el tanque del interruptor Vista con codos e
insertos suministrados por el usuario.
