Dispersión:

Conexiones de salida de vapor

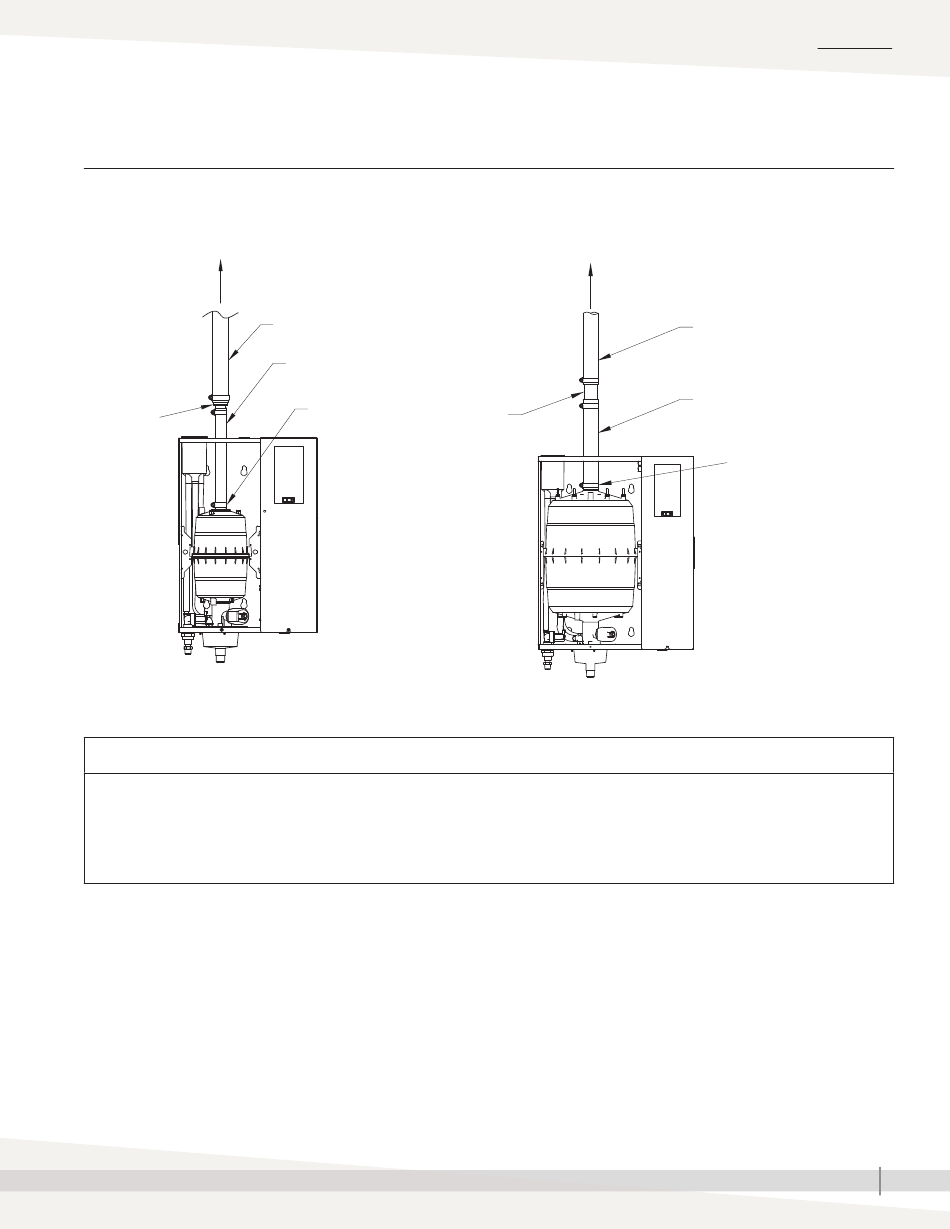

FIGURA 23-1: CONEXIONES DE SALIDA DE VAPOR, MODELOS DE 02 A 34
Modelos DE de 02 a 08
A conjunto de dispersión
Conector
Vea la precaución
a continuación
PRECAUCIÓN
Ubicación del kit del conector
Instale el conector para aumentar de manguera o tubería de 1" a 1½" (DN25 a DN40) inmediatamente por encima del
humidificador serie DE como se muestra más arriba.
Si no se instala el kit del conector inmediatamente por encima del humidificador, se producirán fluctuaciones de presión del
sistema y aumentará la presión del cilindro, la velocidad del vapor y el ruido del condensado.
Manguera de vapor de
Ø25 mm or Ø40 mm
Manguera de vapor de 1" (DN25),
12" (305 mm) de largo
Abrazadera de
Conector
manguera
Vea la precaución
a continuación
OM-7674
Modelos DE 14 a 34
A conjunto de dispersión
OM-8033
MANUAL DE INSTALACIÓN, FUNCIONAMIENTO Y MANTENIMIENTO SERIE DE
INSTALACIÓN
Manguera de vapor de
Ø40mm, Ø50mm, or Ø76 mm
Manguera de vapor de 1½" (DN40),
12" (305 mm) de largo
Abrazadera de manguera
