Instalación eléctrica
6
Conexiones eléctricas

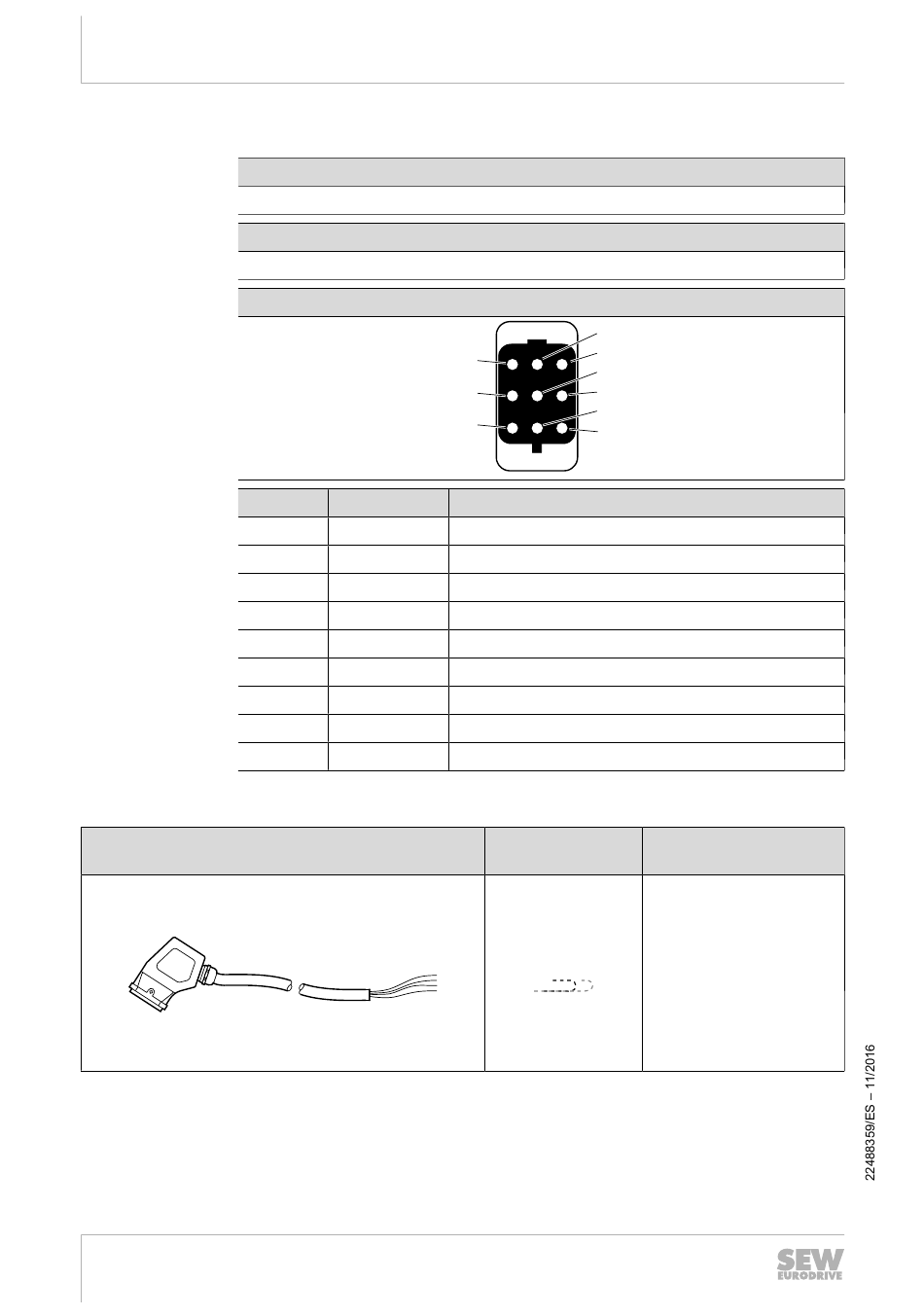

6.9.7 X2201: Eje auxiliar MOVIMOT
Cable de conexión
Cable
Ref. de pieza: 11744987
Estructura del cable: 4G1.5+(3X0.75)+(2X0.75)
®
Han Q 8/0 ↔ abierto con punteras de cable
54
Instrucciones de funcionamiento – MOVIPRO
®
Función
Conexión de potencia para eje auxiliar MOVIMOT
Tipo de conexión
®
Han Q 8/0, hembra
Esquema de conexiones
N.° Nombre
1 +Uz
2 n.c.
3 -Uz
4 +24V
5 GND
6 RS+
7 CP
8 RS-
PE PE
®
PHE10A-..-3..A-00..
®
con alimentación de 560 V CC
2
1
3
PE
5
4
7
8
6
Función
Circuito intermedio (+)
Sin asignar
Circuito intermedio (-)
Salida 24 V CC
Potencial de referencia
Cable de datos RS485 (+)
Pin de codificación
Cable de datos RS485 (-)
Conexión del conductor de puesta a tierra
Longitud/tipo de
tendido
Longitud variable
Componente
®
MOVIMOT
MM 03D‑503‑00 –
MM 22D‑503‑00
