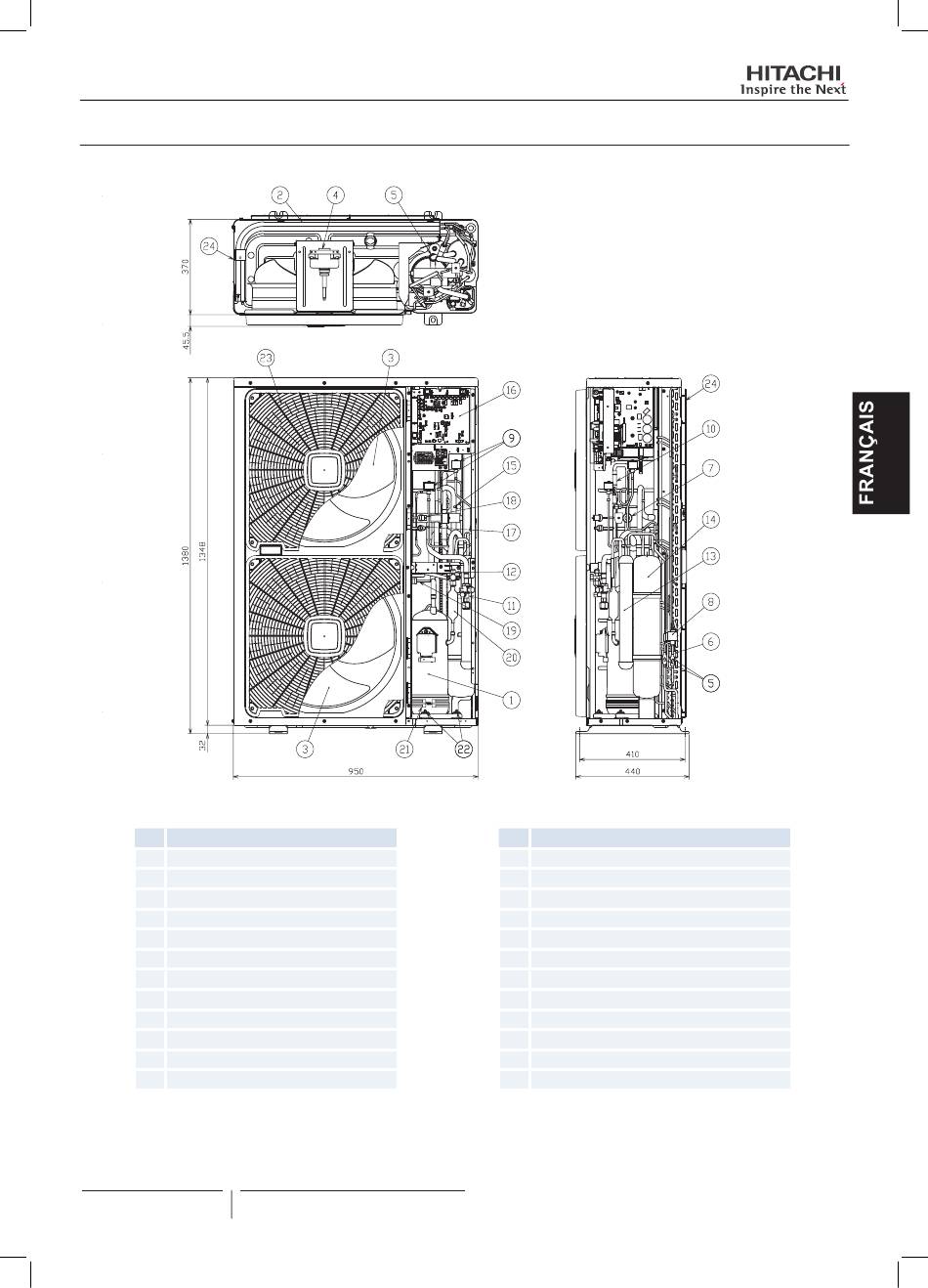

Nomenclature des pièces

10.2 Exemple de RAS-(4-6)H(V)NPE

Nº
1 Compresseur
2 Échangeur de chaleur
3 Ventilateur à hélice (2 pièces)
4 Moteur du ventilateur (2 pièces)
5 Filtre
6 Distributeur
7 Robinet inverseur
8 Détendeur électronique
9 Électrovanne
10 Clapet anti-retour
11 Soupape d'arrêt pour conduit du gaz
12 Soupape d'arrêt de la conduite de liquide
125
_PMML0251A_r2.indb 125
Nom de la pièce
PMML0251A rev.2 - 02/2013
Nº Nom de la pièce
13 Récepteur
14 Accumulateur
15 Clapet anti-retour
16 Coffret électrique
17 Pressostat de haute pression pour protection
18 Sonde de pression du fluide frigorigène
19 Pressostat de commande
20 Silencieux
21 Résistance du carter
22 Caoutchouc amortisseur de vibrations (4 pièces)
23 Sortie d'air
24 Prise d'air
