Solución de problemas

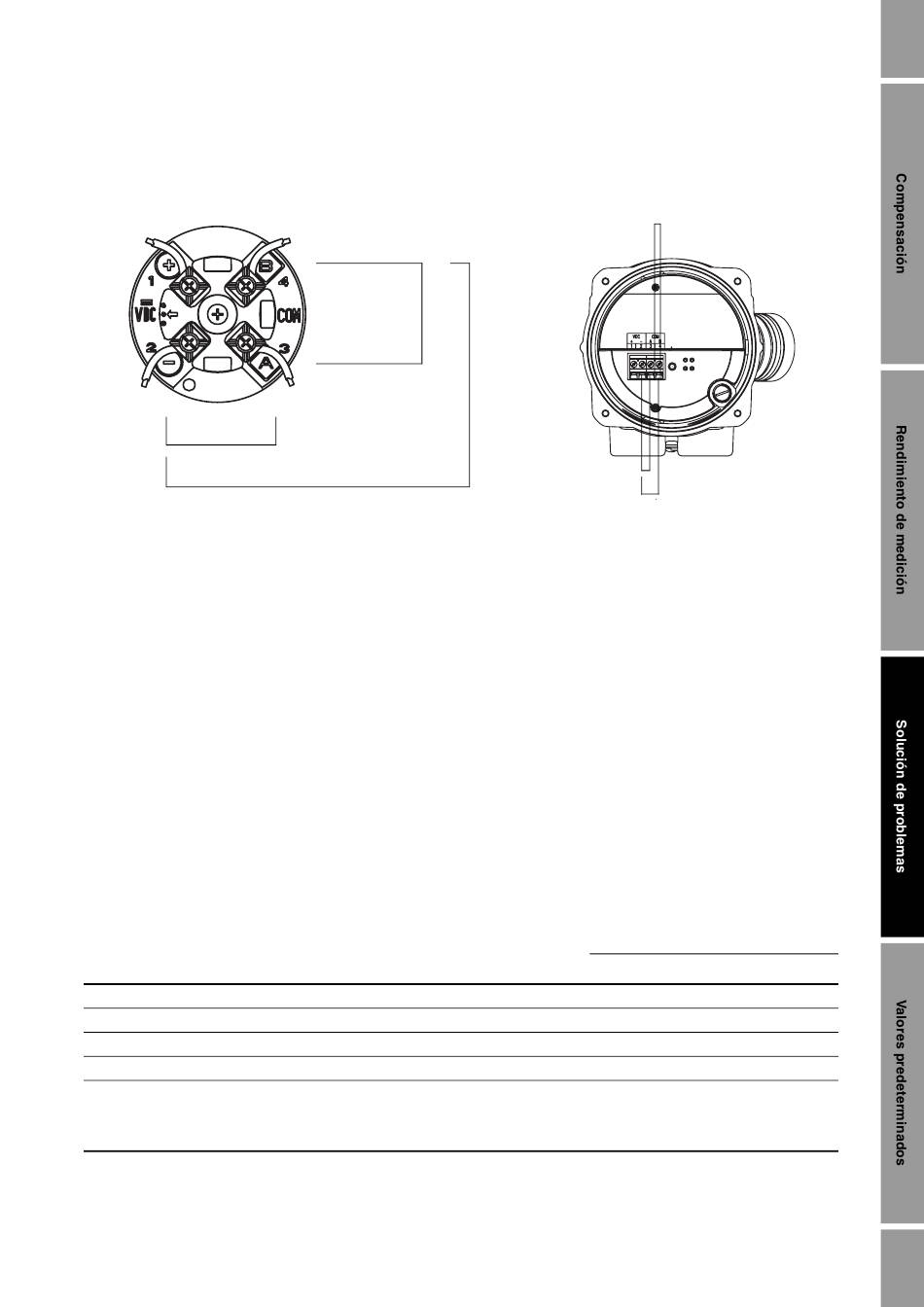

Figura 11-1 Prueba de resistencia del procesador central
Procesador central estándar
20 kΩ–25 kΩ
11.25 Revisión de las bobinas y del RTD del sensor
Los problemas con las bobinas del sensor pueden ocasionar varias alarmas, incluyendo fallo del
sensor y varias condiciones de fuera de rango. La prueba de las bobinas del sensor involucra la prueba
de pares de terminal y prueba para detectar cortos con la caja del sensor.
11.25.1 Instalación de procesador central remoto con transmisor remoto
Si usted tiene un procesador central remoto con transmisor remoto (vea la Figura B-1):
1. Apague el transmisor.
2. Quite la tapa posterior del alojamiento del procesador central.
3. En el procesador central, desenchufe los bloques de terminales de la tarjeta de terminales.
4. Usando un multímetro digital (DMM), revise las bobinas pickoff que se muestran en la
Tabla 11-13 colocando los conductores del DMM en el bloque de terminales desenchufado
para cada par de terminales. Registre los valores.
Tabla 11-13 Bobinas y pares de terminales de prueba
Bobina
Bobina drive
Bobina de pickoff izquierdo (LPO)
Bobina de pickoff derecho (RPO)
Detector de temperatura por resistencia (RTD)
Compensador de longitud de conductor (LLC) (todos los sensores excepto
CMF400 I.S. y serie T)
RTD Compuesto (sólo sensores de la serie T)
Resistencia fija (sólo sensores CMF400 I.S.)
Manual de configuración y uso
40 kΩ–50 kΩ
20 kΩ–25 kΩ
Procesador central mejorado
40 kΩ–50 kΩ
20 kΩ–25 kΩ
Par de terminales de prueba
Colores Números
Café a rojo 3–4
Verde a blanco 5–6
Azul a gris 7–8
Amarillo a violeta 1–2
Amarillo a naranja 1–9
119
