Instrucciones de servicio

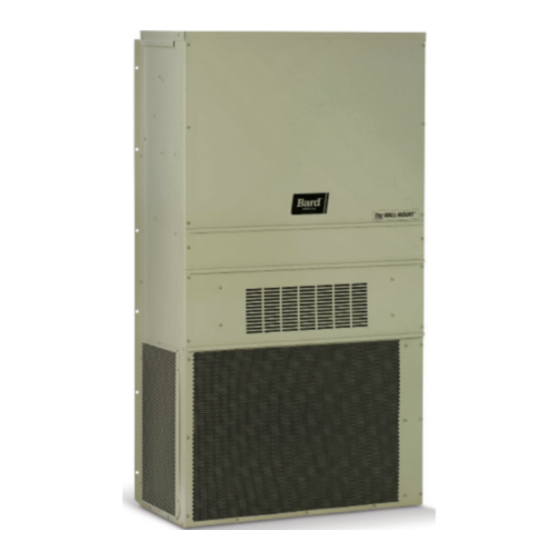

ACONDICIONADOR DE AIRE COMPACTO
DE MONTAJE EN LA PARED
W18AAPA
W42AAEA
W24AAPA
W42AAEB
W24AAPB
W42AAEC
W24AAPC
W42AAPA
W30AAPA
W42AAPB
W30AAPB
W42AAPC
W30AAPC
W48AAEA
W36AAEA
W48AAEB
W36AAEB
W48AAEC
W36AAEC
W48AAEQ
W48AAMA
W36AAMA
W36AAMB
W48AAMB
W36AAMC
W48AAMC
W36AAPA
W48AAPA
W36AAPB
W48AAPB
W36AAPC
W48AAPC
W48AAPQ
Parte del Sistema de unidades de Enfriamiento gratuito por aire
exterior (Free Cooling) de Bard
NOTA: LC6000 controlador es necesario para la operación cuando se utilizan
los acondicionadores de aire de pared de múltiples MULTI-TEC.
MULTI-TEC
Modelos:
W60AAEA
W60AAEB
W60AAEC
W60AAEQ
W60AAMA
W60AAMB
W60AAMC
W60AAPA
W60AAPB
W60AAPC
W60AAPQ
Bard Manufacturing Company, Inc.
Bryan, Ohio 43506 - EE. UU.
www.bardhvac.com
®
W72ABEA
W18LAPA
W72ABEB
W24LAPA
W72ABEC
W24LAPB
W72ABEQ
W30LAPA
W72ABMA
W30LAPB
W72ABMB
W30LAPC
W72ABMC
W36LAPA
W72ABPA
W36LAPB
W72ABPB
W36LAPC
W72ABPC
W42LAPA
W42LAPB
W72ABPQ
W42LAPC
W48LAPA
W48LAPB
W48LAPC
W48LAPQ
Manual:
Reemplaza a: 2100S665E
Fecha:
W60LAPA
W60LAPB
W60LAPC
W60LAPQ
W72LBPA
W72LBPB
W72LBPC
W72LBPQ
2100S665F
25-5-18
Página
1 de 28
