10 es | Instalación
4 Instalación
Tras configurar el interruptor de direcciones con la dirección correcta, instale el módulo en la
caja y, a continuación, conecte el módulo al panel de control y a la conexión Ethernet.
4.1 Monte el módulo en la caja.
Monte B426 en el patrón de montaje de tres orificios de la caja utilizando los tornillos de
montaje y el soporte de montaje suministrados.

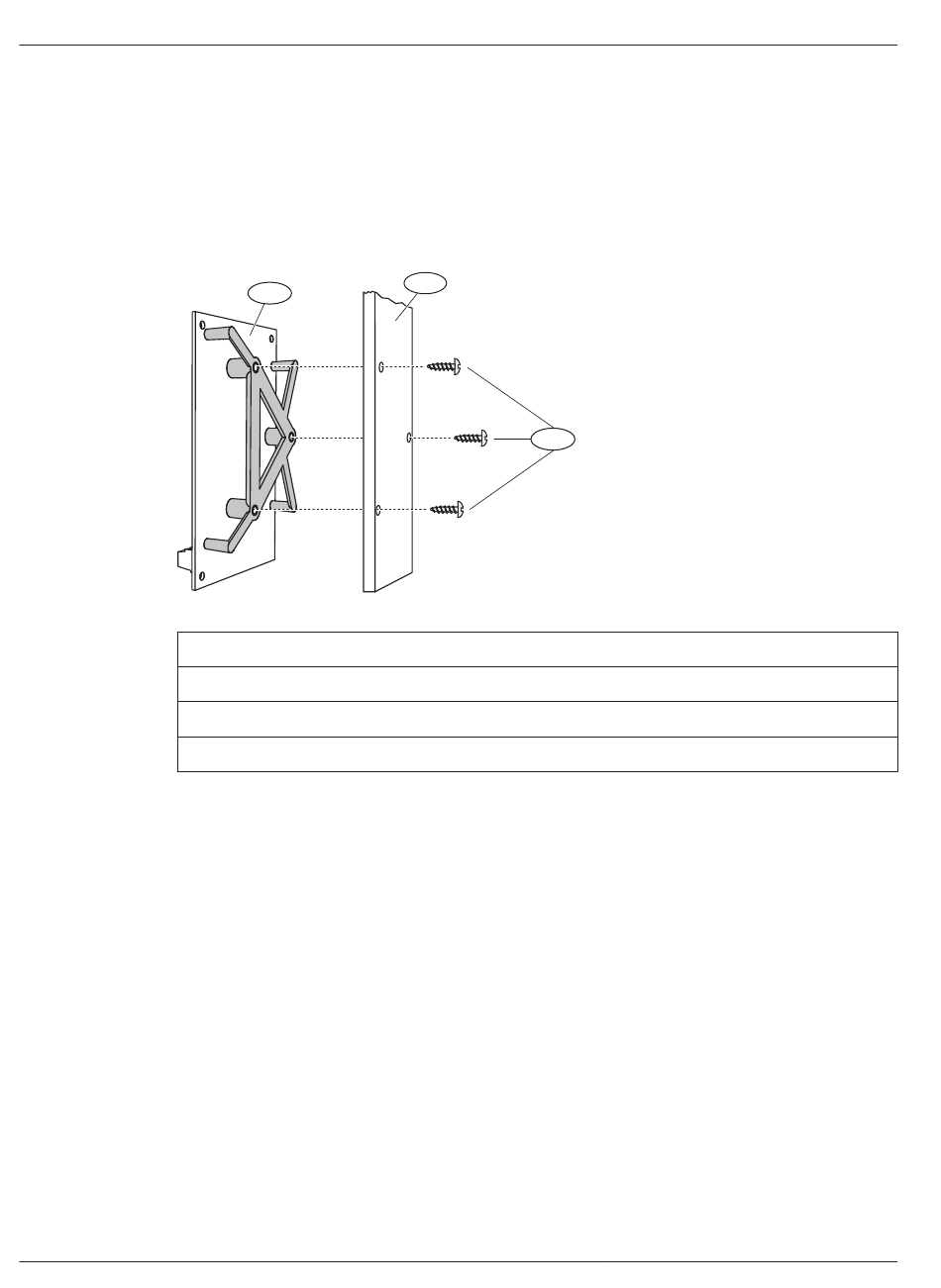

Figura 4.1: Montaje del módulo
Leyenda ᅳ Descripción
1: B426 con soporte de montaje instalado
2: caja
3: tornillos de montaje (3)
4.2 Montaje y conexión del interruptor de bucle antisabotaje
(opcional)
Para los modelos de la Serie GV4 y Serie B con la versión v2.xx o superior, puede conectar un
interruptor de bucle antisabotaje de puerta para un módulo en una caja.
Instalación del interruptor de bucle antisabotaje opcional para su uso con un B426:
1.
2.
2013.12 | 04 | F.01U.281.321
1
Monte el Interruptor de bucle antisabotaje de cubierta y pared EZTS (N/P: F01U009269)
en su lugar de montaje en la caja. Para obtener instrucciones detalladas, consulte la guía
de instalación aplicable: Guía de Instalación, Tamper de Pared y de la Tapa (ICP- EZTS)
(N/P: F01U003734).
Enchufe el cable del interruptor de bucle antisabotaje en el conector al efecto situado en
el módulo. Para saber dónde se encuentra el conector del interruptor de bucle
antisabotaje, consulte Descripción del módulo B426, Página 8.
Guía de instalación y funcionamiento
2
3
Módulo de comunicaciones Ethernet
Bosch Security Systems, Inc.
Conettix
