Exemples de configuration de base

4.1 Configurer un signal d'onde sinusoïdale
Exigence
Émission d'un signal sinusoïdal continu d'une fréquence de 50 MHz et d'une amplitude de 6 V de crête à
crête à partir de la sortie principale 1 (MAIN OUT 1).
Conditions de démarrage
Avant de commencer, réinitialiser l'appareil aux paramètres par défaut comme décrit dans la rubrique 3.1
Ouvrir le menu de forme d'onde - Sinusoïdale
•
Appuyez sur la touche marquée Sine

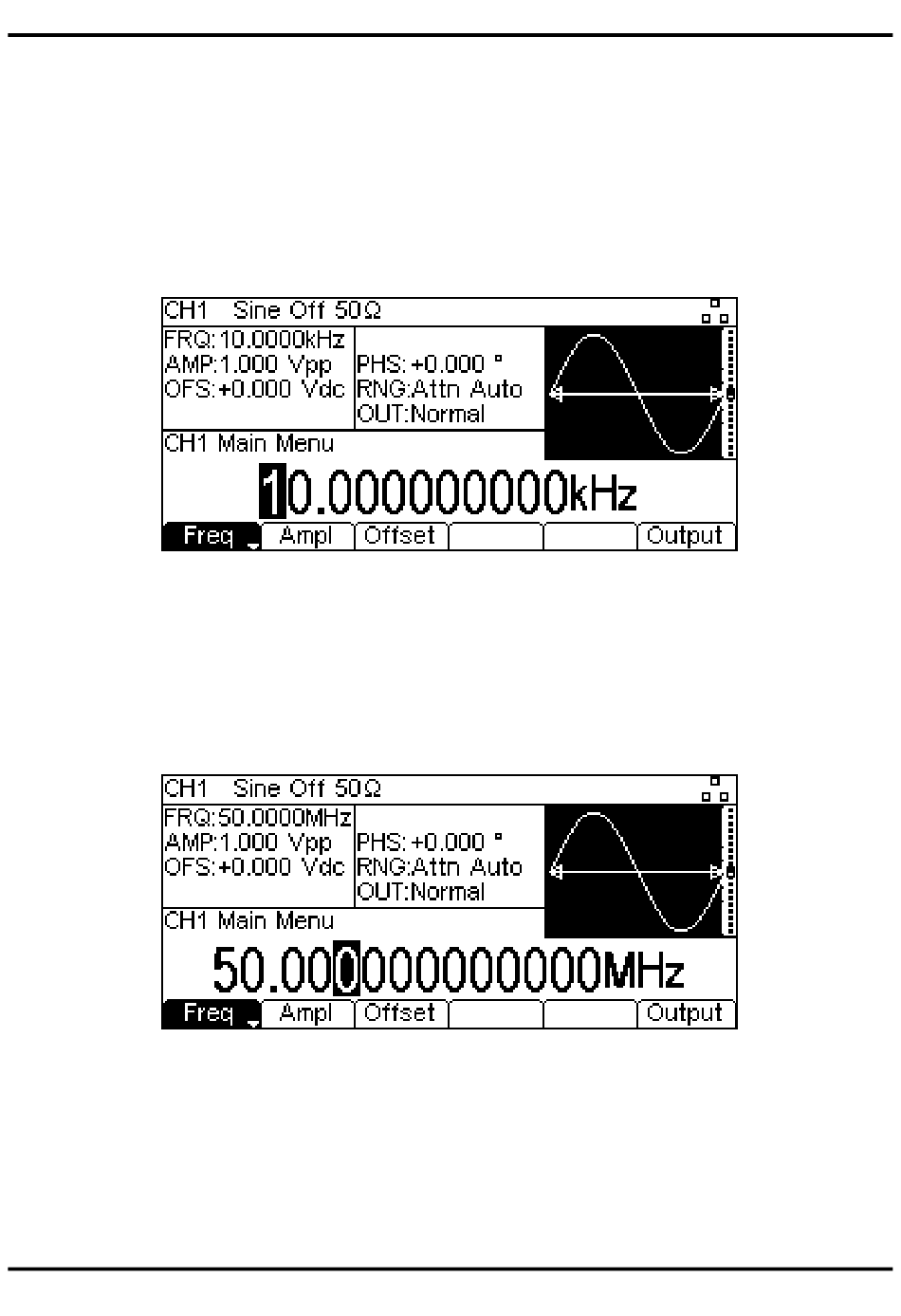

Régler la fréquence
•
La touche programmable étiquetée Freq est mise en surbrillance : la fréquence actuelle
s'affiche dans la zone d'édition.
Notez qu'en appuyant plusieurs fois sur cette touche programmable, sa fonction bascule entre Fréquence
et Période.
•
Utiliser le pavé numérique pour saisir une nouvelle fréquence.
•
Appuyer sur les chiffres 5 0.
Veuillez noter que, dès qu'un nombre est saisi, les touches programmables changent pour afficher les
unités de fréquence.
•
Appuyer sur la touche programmable étiquetée MHz pour confirmer une fréquence 50 MHz.
Régler l'amplitude
•
Appuyez sur la touche programmable étiquetée Ampl
Veuillez noter que des pressions successives sur la touche programmable Ampl changent les étiquettes
des touches Ampl et Offset qui deviennent HiLvl (niveau haut) et LoLvl (niveau bas) et vice versa.
•
Utiliser le pavé numérique pour saisir une nouvelle amplitude. Appuyer sur le chiffre 6.
Veuillez noter que, dès qu'un chiffre est saisi, les touches programmables changent pour afficher des
unités de tension.
•
Appuyer sur la touche programmable étiquetée Vpp pour confirmer une amplitude de
crête à crête de 6,0 V.
