Regulación
8.9.2 Dispersión en límite o en borde con el disco de dispersión Tele-Set
Para la dispersión en límite (según la
normativa de abonado) (Fig. 71) o la dispersión
en borde (junto a terrenos propios que van a ser
sometidos al mismo tratamiento) (Fig. 73)
cambiar el disco de dispersión Omnia-Set
izquierdo (dispersión en borde por la izquierda),
visto desde la dirección de la marcha, por el
correspondiente disco de dispersión en límite
Tele-Set.
El disco de dispersión en límite Tele-Set genera
un diagrama de dispersión con un flanco
uniformemente descendente en la vertical del
margen del terreno.
Las palas telescópicas regulables permiten
hacer coincidir el límite del radio de dispersión
con el margen del terreno.

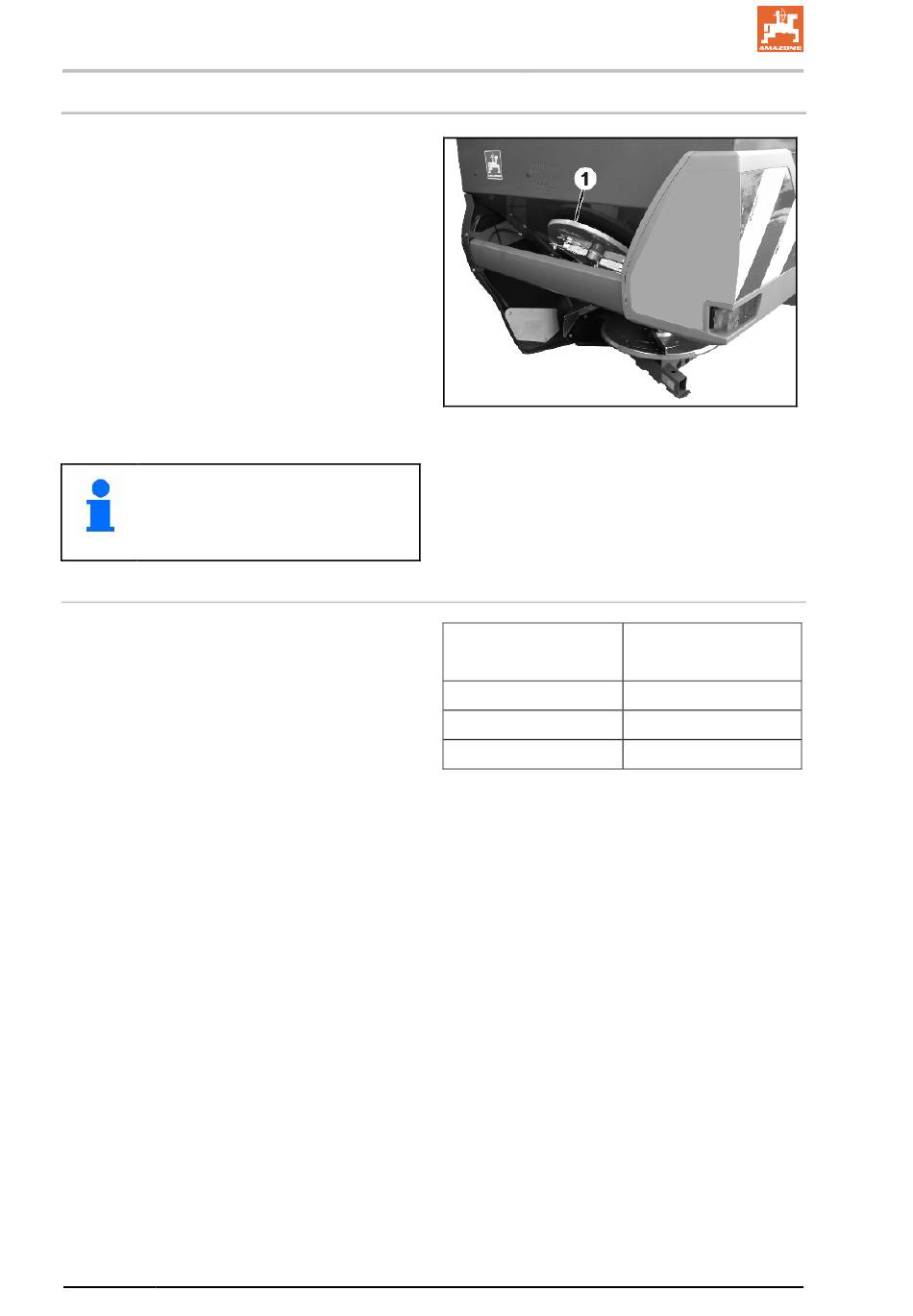

Si no se van a utilizar, los discos de
dispersión en límite Tele-Set u Omnia-
Set deben fijarse lateralmente a la
máquina (Fig. 79/1).
Regulación del disco de dispersión en límite conforme a la normativa de abonado
La regulación de los discos de dispersión en
límite
• TS 5 – 9
TS 10 – 14
•
TS 15 – 18
•
se efectúa por medio de las palas telescópicas
(Fig. 80/1), de acuerdo con los datos de la tabla
de dispersión, dependiendo del tipo de abono
empleado y la distancia desde la primera senda
de tránsito hasta el margen del terreno, de la
manera que se indica a continuación:
106
Fig. 80
Distancia límite
5 – 9 m
10 – 14 m
15 – 18 m
ZA-M BAG0038.15 01.21
Disco de dispersión
en límite
TS 5 – 9
TS 10 – 14
TS 15 – 18
