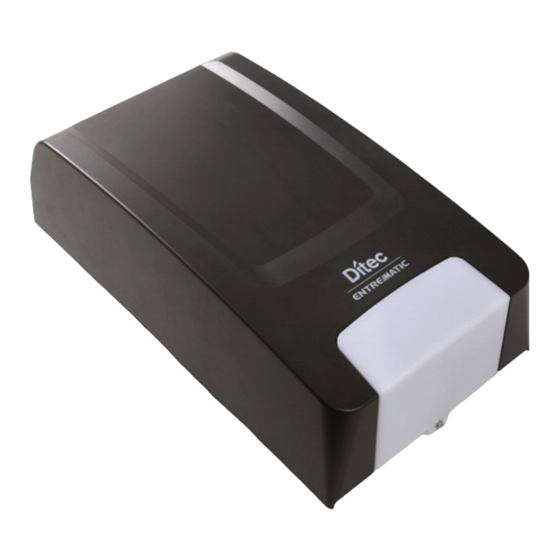

- Página 1 Ditec TOP603H / TOP903H IP2179ES Manual técnico Automatismo para puertas seccionales (traducción de las instrucciones originales) www.entrematic.com...
- Página 2 Advertencias generales de seguridad para el usuario Directiva máquinas Declaración de incorporación Datos técnicos Instrucciones de uso Posibles aplicaciones con puertas seccionales genéricas Posibles aplicaciones con puertas seccionales ENTREMATIC Dimensiones Instalación tipo Componentes principales Ensamblaje de la guía Tensión de la correa Montaje del automatismo Instalación mecánica...
- Página 3 Aprendizaje la carrera del TOP903H Memorización / Cancelación radiocontroles Regulaciones de los parámetros Parámetros Detección de averías 25.1 Alarmas Mantenimiento Sustitución del fusible Sustitución luz de cortesía Sustitución de la batería del radiocontrol Leyenda Este símbolo indica instrucciones o notas relativas a la seguridad a las que se debe prestar especial atención.
-
Página 4: Advertencias Generales De Seguridad
1. Advertencias generales de seguridad El incumplimiento de las instrucciones contenidas en este manual puede ocasionar accidentes personales o daños en el aparato. Conserve estas instrucciones para futuras consultas Este manual de instalación está exclusivamente dirigido a personal cualificado. La instalación, las conexiones eléctricas y las regulaciones deben ser efectuadas por personal cualificado aplicando la buena técnica y respetando la normativa vigente. - Página 5 Advertencias generales de seguridad para el usuario Estas advertencias forman parte integrante y esencial del producto, y se deben entregar al usuario del mismo. Léalas atentamente, pues contienen importantes indicaciones sobre la seguridad de instalación, uso y mantenimiento. Conserve estas instrucciones y cédaselas a posibles nuevos usuarios de la instalación.
-
Página 6: Directiva Máquinas
La limpieza y el mantenimiento no deben ser efectuadas por niños sin vigilancia. Para garantizar la eficacia de la instalación y su funcionamiento co- rrecto, es indispensable atenerse a las indicaciones del fabricante y encargar a personal cualificado las operaciones de mantenimiento periódico de la puerta o la cancela motorizada. -
Página 7: Declaración De Incorporación
EN 55014-2:1997 + A1:2001 EN 12453:2000 EN 12445:2000 Certificado de examen de tipo CE o certificado expedido por un organismo notificado o compe- tente (para la dirección completa, ponerse en contacto con Entrematic Group AB) referente al equipo: TUV Sud: 063795 MTPZ: 1948 El proceso de fabricación asegura que el equipo cumple con la documentación técnica. -
Página 8: Datos Técnicos
3. Datos técnicos Ditec TOP603H Ditec TOP903H Alimentación 230 V~, 50/60 Hz 230 V~, 50/60 Hz Consumo 140 W 170 W Empuje 600 N 1000 N Velocidad de apertura 210 mm/s 210 mm/s Velocidad de cierre 140 mm/s 140 mm/s Área máxima de la puerta (*) -
Página 9: Posibles Aplicaciones Con Puertas Seccionales Genéricas
3.2 Posibles aplicaciones con puertas seccionales genéricas Dimensiones máximas del portón - TOP903H (P = 210 kg) Máx. Portón 3500 TOP803T4 = 3500 mm máx 3000 Peso de la puerta por metro cuadrado (kg/m 2500 TOP803T3 = 2450 mm máx 2000 1500 1800... -
Página 10: Posibles Aplicaciones Con Puertas Seccionales Entrematic
NO es posible usar el TOP603H con guía TOP803T4 de 4 m porque NO entra en el área formada por la curva de 14 kg/m Se recomienda utilizar el TOP903H. 3.3 Posibles aplicaciones con puertas seccionales ENTREMATIC TOP603H Anchura Dimensiones... -
Página 11: Dimensiones
4. Dimensiones 3505 (TOP603H/903H+TOP803T3) 4593 (TOP603H/903H+TOP803T4) 3375 (TOP603H/903H+TOP803T3) 4463 (TOP603H/903H+TOP803T4) -
Página 12: Instalación Tipo
fijación del grupo de arrastre. La garantía de funcionamiento y las prestaciones declaradas sólo se obtienen con acce- sorios y dispositivos de seguridad ENTREMATIC. Todas las medidas aparecen expresadas en mm, salvo que se indique lo contrario. -
Página 13: Componentes Principales
6. Componentes principales Ref. Descripción Grupo de arrastre Sistema de transmisión Sistema de fijación a techo Brazo de tracción con estribo de enganche lona... -
Página 14: Ensamblaje De La Guía
7. Ensamblaje de la guía Ensamble el grupo de transmisión como se indica en las figuras. -
Página 15: Tensión De La Correa
8. Tensión de la correa TOP803T3 4-6 mm TOP803T4 6-9 mm SÍ Apriete la tuerca de bloqueo hasta que la correa esté correctamente tensada [X] dentro de la guía. Regule la dimensión [B] en función del tipo de guía utilizado. -
Página 16: Montaje Del Automatismo
9. Montaje del automatismo M6x10 Ensamble el grupo de arrastre en el sistema de transmisión. El grupo de arrastre se puede girar 90°. M8X25 M8X25 M6x90 0-350 mm TOP803T3 TOP803T4... -
Página 17: Instalación Mecánica
10. Instalación mecánica Establezca y trace el punto de fijación de la guía en la pared y en el techo. A = > 150 mm A = < 150 mm 8,4x24 8x70 ≥100 mm +45° +45°... - Página 18 8,4x24 máx. 8x70 250 mm 8,4x24 mín. 10 mm • Compruebe la estabilidad de la puerta y que ésta se mueva con fluidez y sin roces. • La puerta debe poder abrirse y cerrarse manualmente con facilidad y de manera uniforme. •...
-
Página 19: Ensamblaje Y Fijación Del Brazo
11. Ensamblaje y fijación del brazo Click • Fije el estribo de enganche lona a la parte superior de la puerta. • Desbloquee el automatismo tirando de la cuerda hacia abajo hasta que salte la palanca de desbloqueo. • Aproxime el carro a la puerta cerrada y fije el brazo como se indica en la figura 3. -
Página 20: Instalación Adaptador Para Basculantes Topsb
12. Instalación adaptador para basculantes TOPSB En las aplicaciones para puertas basculantes es necesario utilizar el adaptador TOPSB. Para más información, consulte el manual de instalación del TOPSB. mín. 900... -
Página 21: Conexiones Eléctricas Top603H
13. Conexiones eléctricas TOP603H La instalación, las conexiones eléctricas y las regulaciones deben ser efectuadas por personal cualificado aplicando la buena técnica y respetando la normativa vigente. El automatismo debe instalarse de conformidad con las normas (EN 12453, EN 12445 y EN 12635). Los dispositivos de seguridad deben funcionar perfectamente. -
Página 22: Cableado De Los Accesorios
13.1 Cableado de los accesorios Para la conexión del operador TOP a mandos de parada, apertura y fotocélulas, están dispo- nibles dos modalidades: Uso de cables preconectados (ref. TOP905CAB1, TOP95CAB2, TOP905CAB3, TOP905CAB4), no incluidos en el paquete del operador. Realización de cableados a medida. 13.1.1 Cables preconectados Para la conexión utilizando los cables preconectados, siga las instrucciones indicadas a continua-... -
Página 23: Realización De Cableados A Medida
13.1.2 Realización de cableados a medida Es posible realizar cableados a medida utilizando un cable con las siguientes características: cable telefónico de 4 hilos AWM20251 VW-1 60 °C 150 V 4x26AWG (L = 20 m máx.). Después de haber engastado el conector RJ11 4P4C, es necesario realizar los cableados como se indica a continuación: Mando de PARADA Mando de apertura... -
Página 24: Mandos Top603H
13.2 Mandos TOP603H Mando Función Descripción N.A. PASO-PASO El cierre del contacto activa una maniobra de apertura y cierre en secuencia: apertura-stop-cierre-stop. APERTURA Con el cierre automático habilitado (parámetro b4), el cierre del contacto activa una maniobra de apertura. N.A. PASO-PASO El cierre del contacto activa una maniobra de apertura y cierre en secuencia: apertura-stop-cierre-stop. -
Página 25: Mandos E Indicaciones
14. Mandos e indicaciones Botón de cierre la puerta / Menos Botón Menú/Confirmar (memorización de la carrera) Botón de apertura de la puerta / Más res. Pantalla Para poder efectuar cualquier procedi- miento y regulación, la pantalla debe estar en modalidad A, B o C. Mensajes de estado puerta completamente ABIERTA puerta entre las dos posiciones de tope... -
Página 26: Aprendizaje La Carrera Del Top603H
15. Aprendizaje la carrera del TOP603H ATENCIÓN: cuando se efectúa el aprendizaje de la carrera del automatismo, el dispositivo de detección de obstáculos no está activo. NOTA: el aprendizaje solamente se puede realizar durante la instalación inicial o después de un RESET del automatismo. -
Página 27: Memorización / Cancelación Radiocontroles
NOTA: Con el cierre automático habilitado (parámetro b4), el mando radio tendrá la función de APERTURA. El operador es compatible con todos los transmisores Entrematic con codificación Rolling Code, código fijo o código de interruptor DIP, o con transmisores ZEN con codificación AES-128, previo borrado completo de la memoria de radiocontroles. -
Página 28: Parámetros Top603H
18. Parámetros TOP603H Configuraciones Menú Función, intervalo de ajuste, unidad Valor de fábrica Espacio de ralentización en apertura 0 = 0 cm 1 = 7 cm 0 ÷ 9 2 = 14 cm 9 = 63 cm Espacio de ralentización en cierre 0 = 0 cm 1 = 7 cm 0 ÷... - Página 29 Configuraciones Menú Función, intervalo de ajuste, unidad Valor de fábrica Pre-encendido de la luz de cortesía en apertura y cierre (se- gundos) 0 = Deshabilitado 0 ÷ 8 1 = 2 s mín. 8 = 16 s máx. Tarjeta auxiliar 0= sin TOP905AC 0 ÷...
- Página 30 Configuraciones Menú Función, intervalo de ajuste, unidad Valor de fábrica NO USAR Alarma mantenimiento 0 = Deshabilitada 1..9 (1000 maniobras puerta) Ejemplo: 5 = 5000 maniobras puerta 0 ÷ 9 Cuando se supera el intervalo de mantenimiento previsto, la luz de cortesía destella después de cada movimiento. Una nueva configuración de la alarma de mantenimiento pone a cero el contador.
-
Página 31: Conexiones Eléctricas Top903H
19. Conexiones eléctricas TOP903H La instalación, las conexiones eléctricas y las regulaciones deben ser efectuadas por personal cualificado aplicando la buena técnica y respetando la normativa vigente. El automatismo debe instalarse de conformidad con las normas (EN 12453, EN 12445 y EN 12635). Los dispositivos de seguridad deben funcionar perfectamente. - Página 32 19.1 Cableado de los accesorios Para la conexión del operador TOP a mandos de parada, apertura y fotocélulas, están dispo- nibles dos modalidades: Uso de cables preconectados (ref. TOP905CAB1, TOP95CAB2, TOP905CAB3, TOP905CAB4), no incluidos en el paquete del operador. Realización de cableados a medida. 19.1.1 Cables preconectados Para la conexión utilizando los cables preconectados, siga las instrucciones indicadas a continua-...
- Página 33 19.1.2 Realización de cableados a medida Es posible realizar cableados a medida utilizando un cable con las siguientes características: cable telefónico de 4 hilos AWM20251 VW-1 60 °C 150 V 4x26AWG (L = 20 m máx.). Después de haber engastado el conector RJ9 4P4C, es necesario realizar los cableados como se indica a continuación: Mando de PARADA Mando de apertura...
-
Página 34: Mandos Top903H
19.2 Mandos TOP903H Mando Función Descripción N.A. PASO-PASO El cierre del contacto activa una maniobra de apertura y cierre en secuencia: apertura-stop-cierre-stop. APERTURA Con el cierre automático habilitado (parámetro b4), el cierre del contacto activa una maniobra de apertura. N.A. PASO-PASO El cierre del contacto activa una maniobra de apertura y cierre en secuencia: apertura-stop-cierre-stop. -
Página 35: Cancelación De Los Valores De La Carrera Memorizada
20. Mandos e indicaciones Botón de cierre la puerta / Menos Botón Menú/Confirmar (memorización de la carrera) res. Botón de apertura de la puerta / Más Pantalla Para poder efectuar cualquier procedi- miento y regulación, la pantalla debe estar en modalidad A, B o C. Mensajes de estado puerta completamente ABIERTA puerta entre las dos posiciones de tope... -
Página 36: Aprendizaje La Carrera Del Top903H
21. Aprendizaje la carrera del TOP903H ATENCIÓN: cuando se efectúa el aprendizaje de la carrera del automatismo, el dispositivo de detección de obstáculos no está activo. NOTA: el aprendizaje solamente se puede realizar durante la instalación inicial o después de un RESET del automatismo. -
Página 37: Control Del Nivel De Recepción Radio
22. Memorización / Cancelación radiocontroles 22.1 Memorización de los radiocontroles desde el cuadro electrónico 1. Pulse simultáneamente las teclas [7] y [5] durante 1 s aproximadamente, en la pantalla parpadea 2. Seleccione la función deseada con las teclas [7] y [5]. •... -
Página 38: Regulaciones De Los Parámetros
23. Regulaciones de los parámetros 1. Pulse el botón del menú [6] durante más de 1,5 s. La pantalla pasa al menú de regulación o al último parámetro regulado. El nombre del menú de 2 caracteres parpadea. Por ejemplo A0. 2. -
Página 39: Parámetros Top903H
24. Parámetros TOP903H Configuraciones Menú Función, intervalo de ajuste, unidad Valor de fábrica Espacio de ralentización en apertura 000 = 0 cm 001 = 7 cm 000 ÷ 009 002 = 14 cm 009 = 63 cm Espacio de ralentización en cierre 000 = 0 cm 001 = 7 cm 000 ÷... - Página 40 Configuraciones Menú Función, intervalo de ajuste, unidad Valor de fábrica Tarjeta auxiliar 000 = sin TOP905AC 000 ÷ 001 001 = con TOP905AC Relé 1 (con tarjeta auxiliar TOP905AC) si A9= 1 000 = sin función 001 = Cerradura eléctrica. Se activa durante 1 s en cada inicio. 002 = Intermitente.
- Página 41 Configuraciones Menú Función, intervalo de ajuste, unidad Valor de fábrica Alarma mantenimiento 000 = Deshabilitada 001..009 (1.000 maniobras puerta) Ejemplo: 005 = 5.000 maniobras puerta 000 ÷ 009 Cuando se supera el intervalo de mantenimiento previsto, la luz de cortesía destella después de cada movimiento. Una nueva configuración de la alarma de mantenimiento pone a cero el contador.
- Página 42 Configuraciones Menú Función, intervalo de ajuste, unidad Valor de fábrica Regulación del tiempo de cierre automático después de la in- tervención de las fotocélulas 000 = Deshabilitada 001 = 0,5 s ... 019 = 9,5 s El conteo inicia desde la puerta completamente abierta y el 000 ÷...
-
Página 43: Detección De Averías
25. Detección de averías Problema Causa posible Solución La luz de cortesía destella con una La puerta ha detectado un obstá- Compruebe el deslizamiento de la frecuencia regular culo. puerta y elimine los obstáculos que pudiera haber. La luz de cortesía efectúa 4 des- La puerta no ha adquirido la ca- Efectúe el aprendizaje como se in- tellos... -
Página 44: Autodiagnóstico
25.1 Alarmas Autodiagnóstico Después del aprendizaje, después de cada inicio del motor y cada 2,25 horas en modo de espera, el sistema realiza un test de autodiagnóstico. Ningún error = Mensajes de error TOP603H Mensajes de error TOP903H Datos EEprom Datos EEprom Medición de corriente Medición de corriente... -
Página 45: Mantenimiento
26. Mantenimiento Intervalo de mantenimiento mensual • Compruebe el funcionamiento del desbloqueo de emergencia. • Compruebe el funcionamiento de los dispositivos de seguridad (si estuvieran presentes). • Compruebe el correcto funcionamiento de la detección de obstáculos. Intervalo de mantenimiento semestral •... -
Página 46: Sustitución De La Batería Del Radiocontrol
Sustitución de la batería del radiocontrol Cambie la batería con la máxima precaución. Respete los polos. Para manipular la batería no utilice pinzas ni otros utensilios, ya que podrían causar descargas o explosiones. Para garantizar las óptimas prestaciones, le aconsejamos que cambie la batería una vez al año o cuando detecte un descenso considerable del alcance. - Página 47 Todos los derechos relativos a este material son propiedad exclusiva de Entrematic Group AB. Aunque los contenidos de esta publicación se hayan redactado con la máxima atención, Entrematic Group AB no se asume ninguna responsabilidad por los daños debidos a posibles errores u omisiones en esta publicación.
- Página 48 Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.entrematic.com...
