11 Ajuste del separador del portacanillas

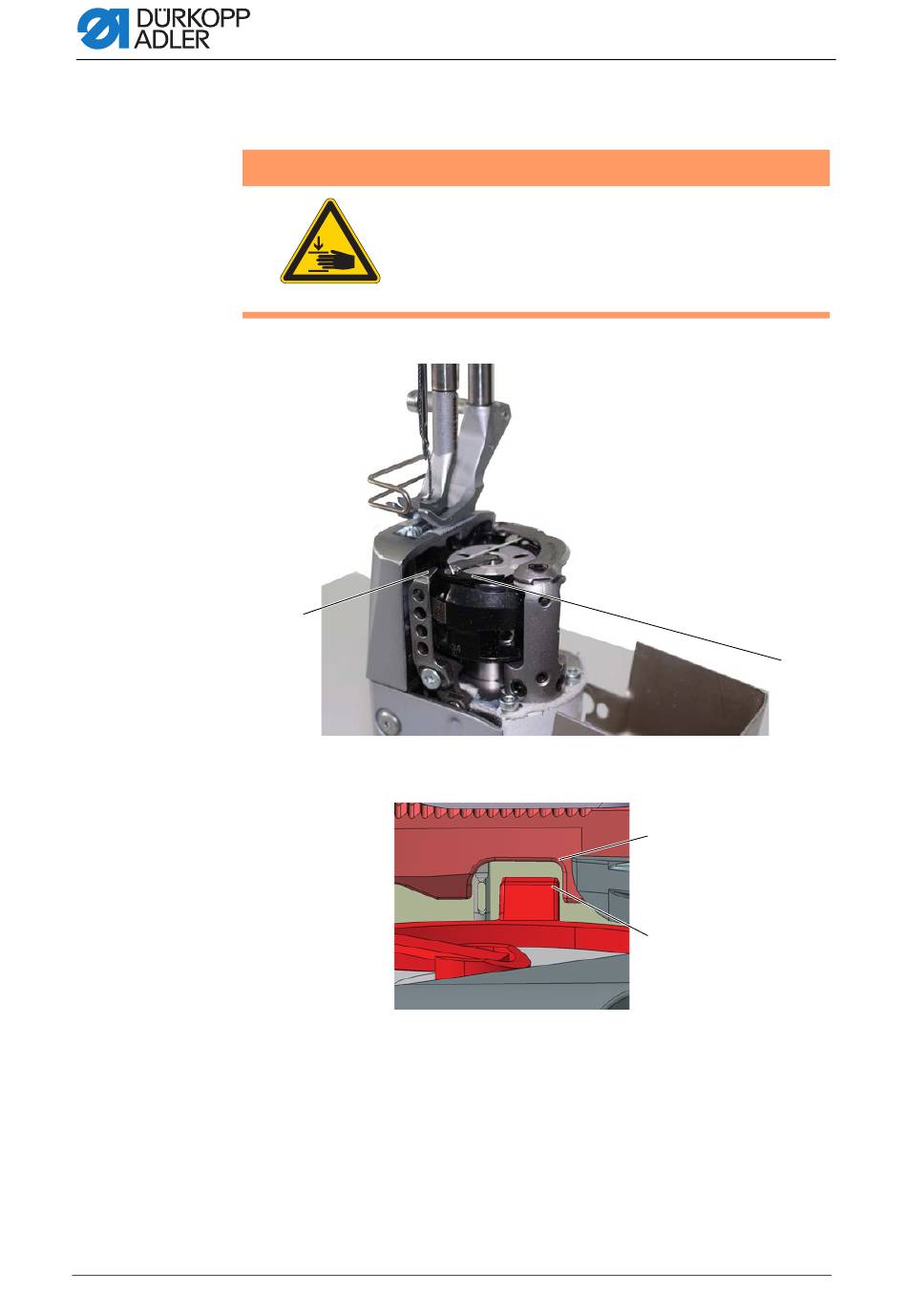

Fig. 53: Ajuste del separador del portacanillas (1)
(1) - Separador del portacanillas
Fig. 54: Ajuste del separador del portacanillas (2)
(3) - Punta del portacanillas
El gancho tira del hilo de la aguja entre la punta del portacanillas (3) y la
entalladura de la placa de la aguja (4).
El separador del portacanillas (2) presiona el portacanillas (1) alejándolo
en ese momento a fin de que quede una separación para el hilo.
64
ADVERTENCIA
Peligro de lesiones por piezas móviles
Pueden producirse aplastamientos.
Desconectar la máquina antes de ajustar el
separador del portacanillas.
①
Ajuste del separador del portacanillas
(2) - Portacanillas
④
③
(4) - Entalladura en la placa de la aguja
