Cortador de hilo

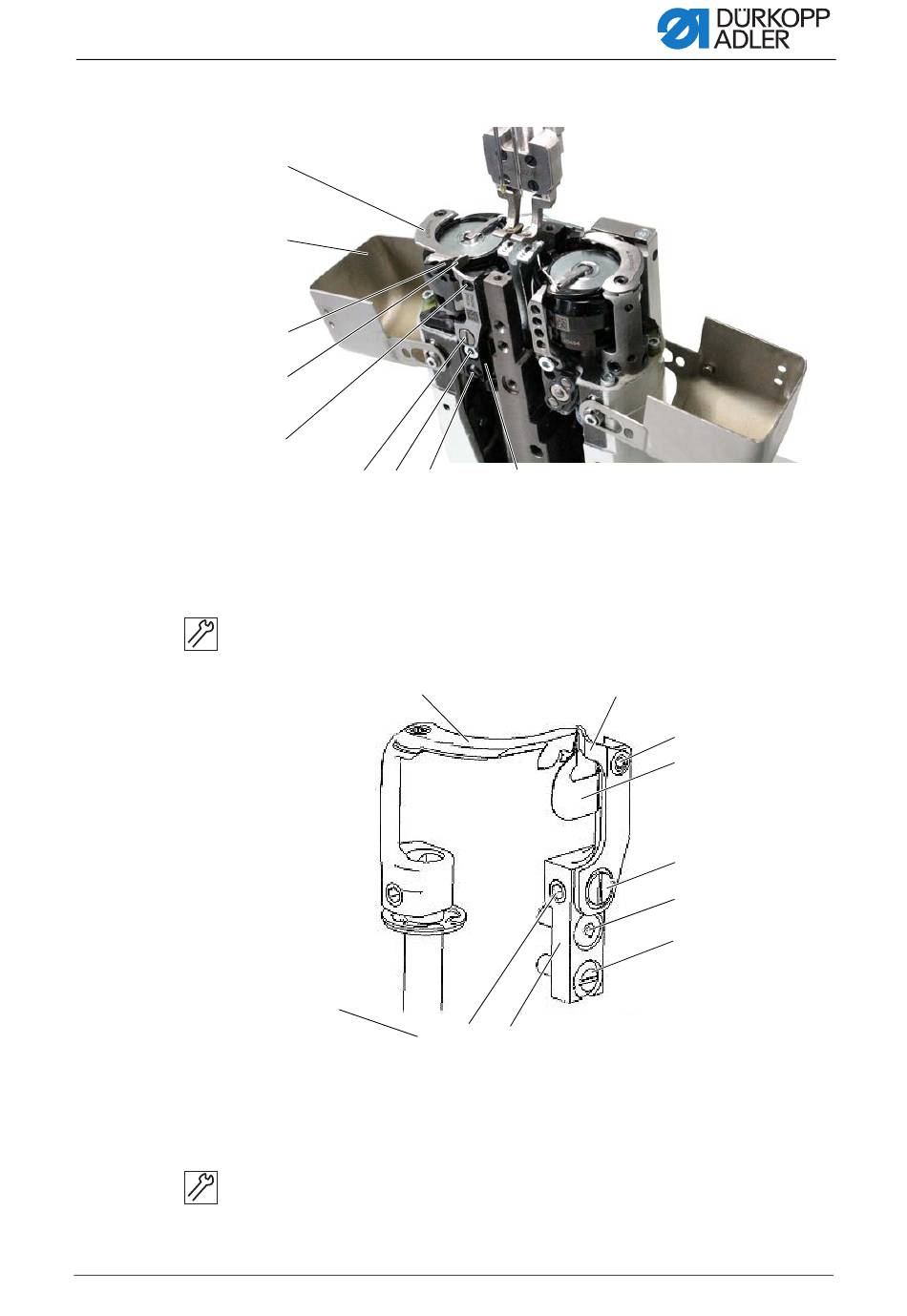

Fig. 79: Ajuste de la presión de corte (4)
(3) - Cuchilla de tracción del hilo
(4) - Tapa del gancho
(5) - Borne del hilo del gancho
(6) - Contracuchilla
(7) - Tornillo
4. Abra la tapa del gancho (4) ( p. 25).
Fig. 80: Ajuste de la presión de corte (5)
(3) - Cuchilla de tracción del hilo
(5) - Borne del hilo del gancho
(6) - Contracuchilla
(7) - Tornillo
(8) - Perno roscado
5. Gire el volante hasta que la cuchilla de tracción del hilo (3) pueda
Instrucciones de servicio 868-M PREMIUM - 01.0 - 01/2018
③
④
⑤
⑥
⑧
⑦ ⑨ ⑩
③
oscilar manualmente.
⑪
(8) - Perno roscado
(9) - Perno roscado
(10) - Tornillo
(11) - Soporte de la contracuchilla
⑥
⑫
⑪
(9) - Perno roscado
(10) - Tornillo
(11) - Soporte de la contracuchilla
(12) - Perno roscado
⑧
⑤
⑦
⑨
⑩
