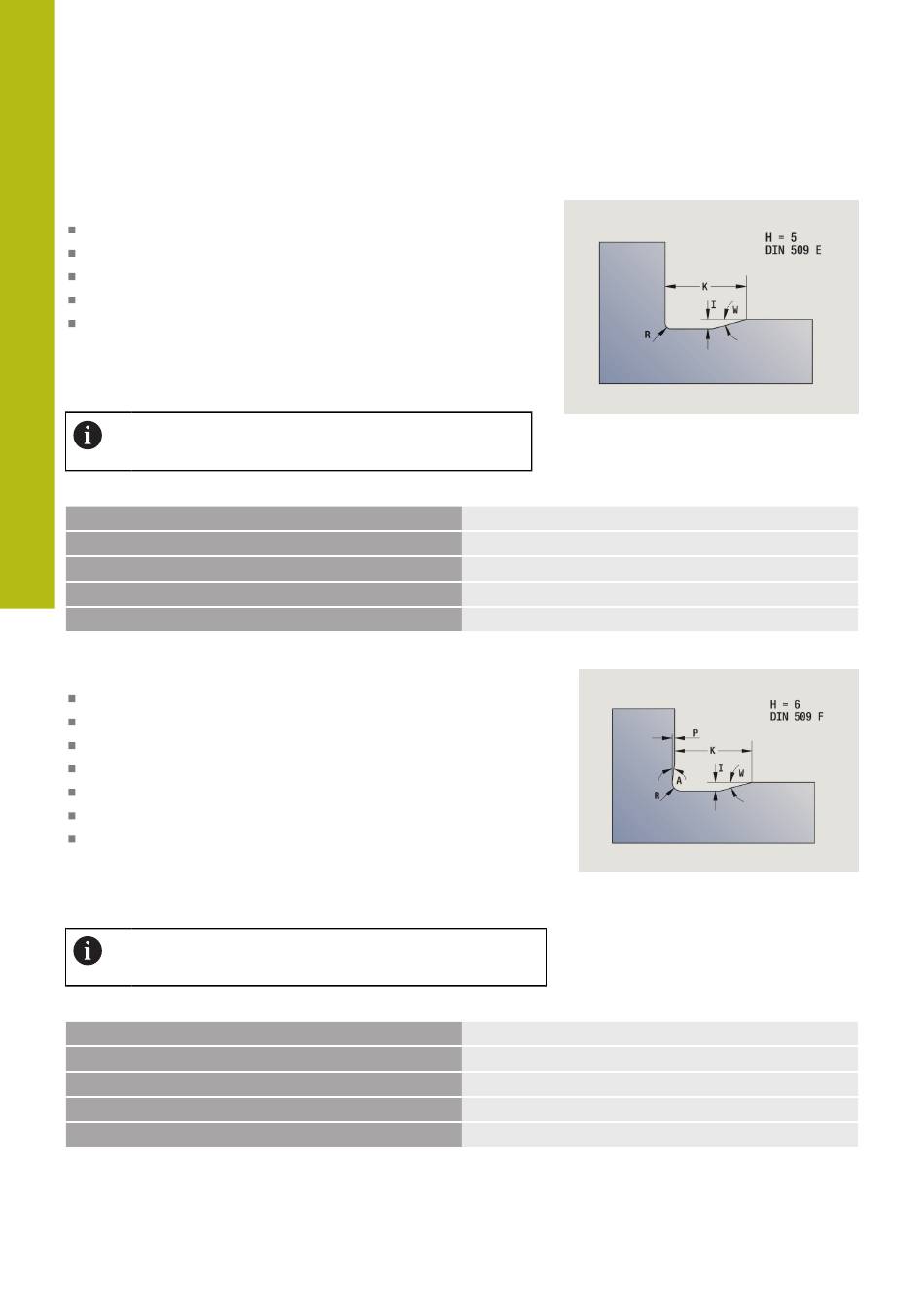

Tallado libre DIN 509 E (H=0,5)
Parámetros:
H: tipo d.entallad DIN 509 E (H = 0 o H = 5)
I: prof. d.entall.
K: anch. d.entall.
R: Radio en la esquina de la entalladura
W: ángulo – Angulo tall.libre
BE, BF, BD, BP y BH.
Información adicional:
elementos de forma", Página 292
Los parámetros que no se indican los determina el
control numérico en función del diámetro.
Ejemplo: Llamada G25-Geo DIN 509 E
. . .
N.. G1 Z-15
N.. G25 H5
N.. G1 X20
. . .
Tallado libre DIN 509 F (H=6)
Parámetros:
H: tipo d.entallad DIN 509 F (H = 6)
I: prof. d.entall.
K: anch. d.entall.
R: Radio en la esquina de la entalladura
P: Prof. transv.
W: ángulo – Angulo tall.libre
A: ángulo – Angulo transv.
BE, BF, BD, BP y BH.
Información adicional:
de forma", Página 292
Los parámetros que no se indican los determina el control
numérico en función del diámetro.
Ejemplo: Llamada G25-Geo DIN 509 F
. . .
N.. G1 Z-15
N.. G25 H6
N.. G1 X20
. . .
