6.29 Otras funciones G

medio de sujeción G65

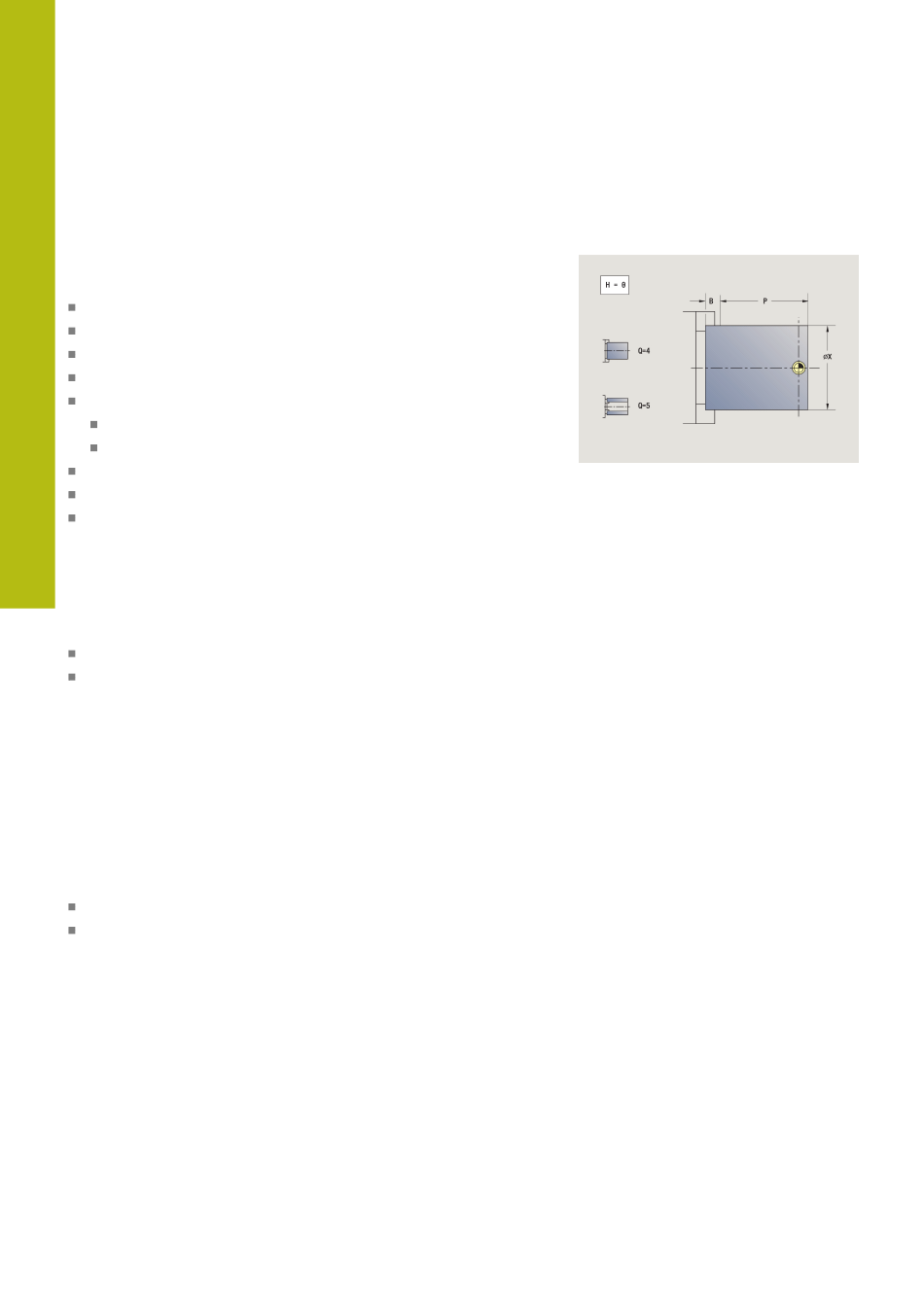

G65 indica los dispositivos de sujeción en el gráfico de simulación.
Parámetros:
H: No.medio d.suj. – siempre H = 0
D: Sujeción – sin datos
X: punto inicial – Diámetro de la pieza en bruto
Z: punto inicial (por defecto: sin datos)
Q: forma tensora
4: Sujetar exteriormente
5: Sujetar interiormente
B: Longitud de sujeción (B + P = Longitud de la pieza en bruto)
P: Long. sujec.
V: Borrar medio de sujeción
Contorno de la pieza en bruto G67 (para gráfico)
G67 muestra una Pieza en bruto aux. en el submodo de
funcionamiento Simulación.
Parámetros:
ID: Contor. pza. en bruto – Nombre de la pieza en bruto auxiliar
NS: Número de bloque inicial del contorno – Inicio de tramo de
contorno
tiempo de permanencia G4
En G4, el control numérico espera el tiemp.de permanencia F o la
ejecución de las vueltas en el fondo de profundización D y ejecuta
a continuación la siguiente frase NC. Si se programa G4 junto con
un recorrido en una frase, actúa el tiemp.de permanencia o el
Número de revoluciones en el fondo de profundización tras finalizar
el recorrido.
Parámetros:
F: Tmpo. perman. en segundos (Rango: 0 < F <= 999)
D: Giro en la base de la profundización
parada de precisión CON. G7
G7 conecta parada de precisión autopermanente. En parada de
precisión, el control numérico inicia la frase siguiente, cuando
se ha alcanzado el punto final en la ventana de tolerancia de
posición. La ventana de tolerancia se define en el parámetro de
máquina posTolerance (núm. 401101). parada de precisión actúa
en recorridos individuales y en ciclos. El bloque NC en el cual se ha
programado G7 se ejecuta ya con parada exacta.
