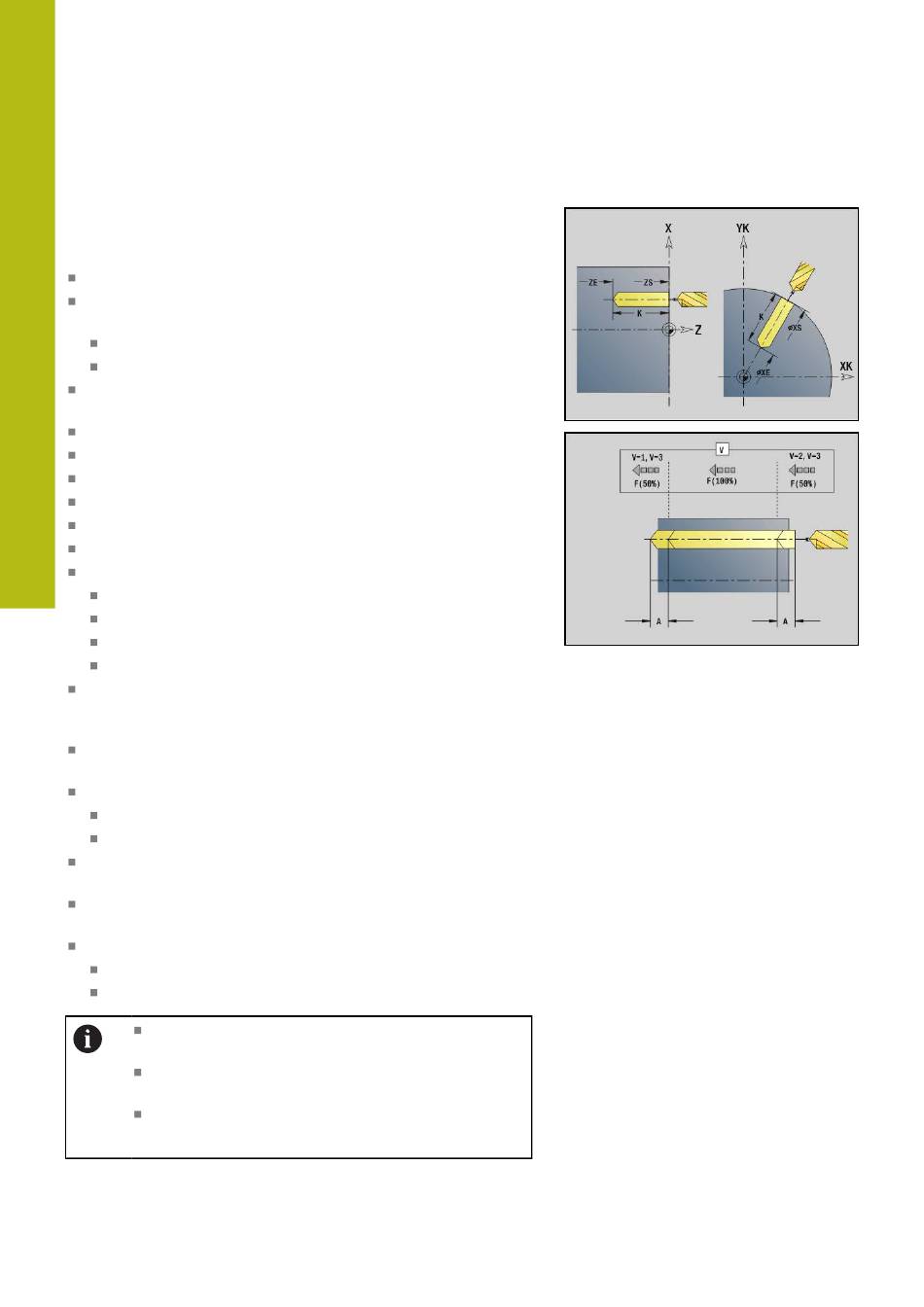

taladrar simple G71

G71 realiza taladros axiales y radiales con herramientas fijas o
motorizadas.
Parámetros:
ID: Contorno taladro – Nombre de la descripción del taladrado
NS: Número de bloque inicial del contorno – Inicio de tramo
de contorno
Referencia al contorno de taladrado (G49, G300 o G310-Geo)
Sin datos: taladro individual sin descripción del contorno
NF: Marca de posición – Referencia, desde la que el ciclo
guarda las posiciones de taladrado (Rango: 1-127)
XS: punto inicial Taladro radial (cota de diámetro)
ZS: punto inicial Taladro axial
XE: punto final Taladro radial (cota de diámetro)
ZE: punto final Taladro axial
K: prof.taladr. (Alternativamente a XE y ZE)
A: Long.talad./per (por defecto: 0)
V: var.perf.pasant – Reducción del avance 50% (por defecto: 0)
0: sin reducción
1: al final del taladro
2: al princ. del taladro
3: al princ. y fin. tald.
RB: plano d.retroc. (Por defecto: Retroceso hasta la posición de
inicio o a la distancia de seguridad; cota de diámetro en taladros
radiales y en taladros en el plano YZ)
E: tiemp.de permanencia para el corte libre en el fondo del
taladro (por defecto: 0)
D: Tipo retracción
0: Marcha rápida
1: Avance
BS: com. No. elem. – Número del primer taladro de un patrón
que debe mecanizarse
BE: fin No.elemento – Número del último taladro de un patrón
que debe mecanizarse
H: Freno apagado (1) (por defecto: 0)
0: Freno de cabezal On
1: Freno de cabezal Off
Taladro individual sin descripción del contorno:
programar alternativamente XS o ZS
Taladrado con descripción del contorno: no
programar XS, ZS.
Patrón de taladros: NS apunta al contorno de
taladrado y no a la definición del patrón
