Conexión de Zonas y Accesorios
3.4.2 I/O-R: Tarjeta de expansión de 8 Salidas (Relés)
3.4.3 Receptor Inalámbrico I/O-WN (433/868 MHz)
El I/O-WN es un receptor inalámbrico que se integra al Hunter 8 y permite
la conexión de detectores inalámbricos (como PIRs, Contactos Magnéticos,
Botones de Pánico, etc.) y el uso de controles remotos.
Consulte la sección "‎ 6 .2.3" en la página 43.
El I/O-WN se conecta a la terminal del teclado del PCB. Observe el siguiente diagrama y la tabla
que se muestran a continuación:
I/O-WN Panel de
Control
1 -V
2 +V +
3 OUT IN
4 IN OUT
Para obtener información detallada sobre el I/O-WN, por favor consulte la
guía de instalación del I/O-WN.

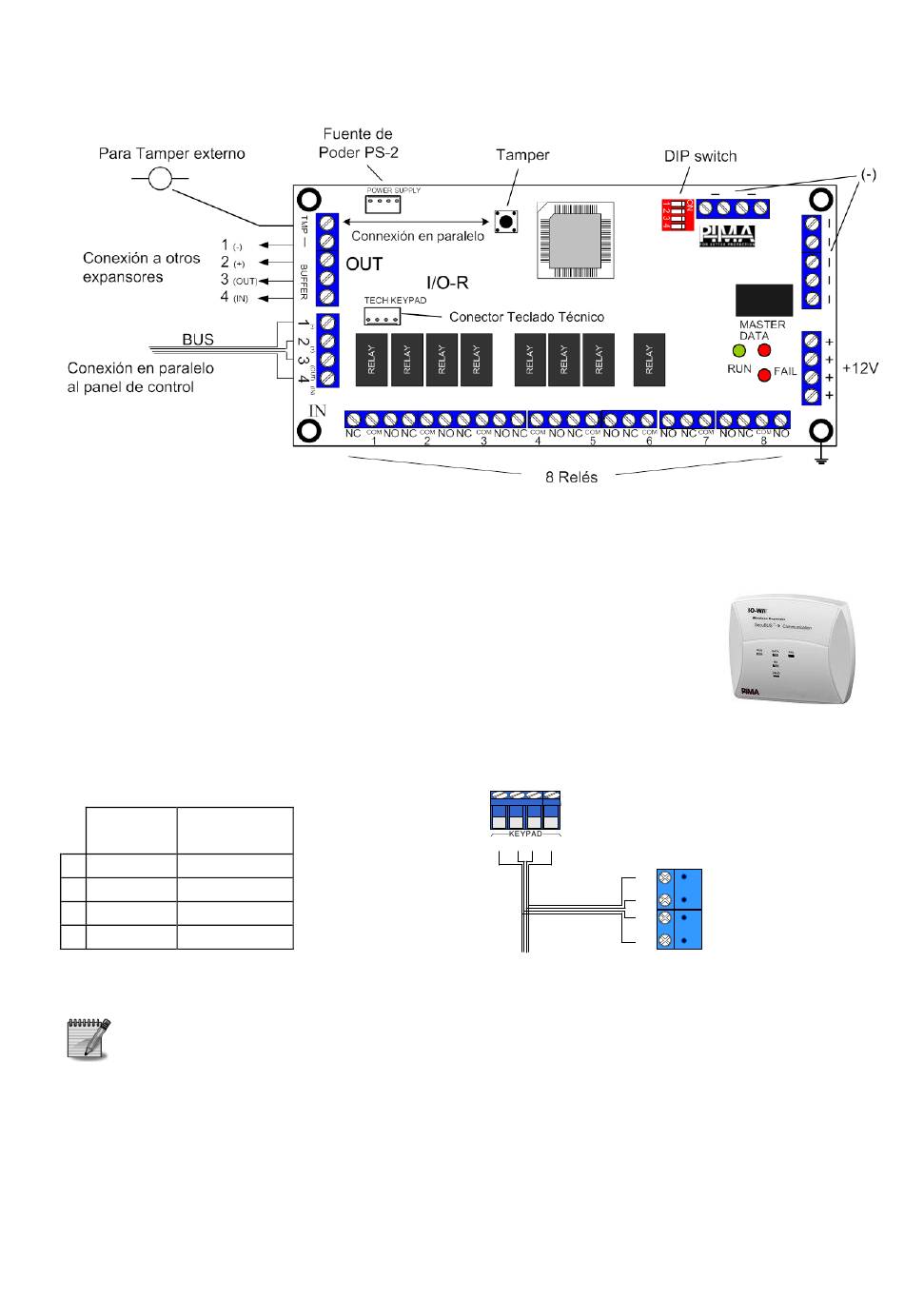

Figura 6. Expansor de salidas (relés) I/O-R
-
Panel de control
- +
OUT
1 2 3 4 IN
I/O-WN
2+V
BUS
1-V
Figura 7. Conexión del I/O-WN
4
3
