Vega VEGASON 63 Guía Rápida

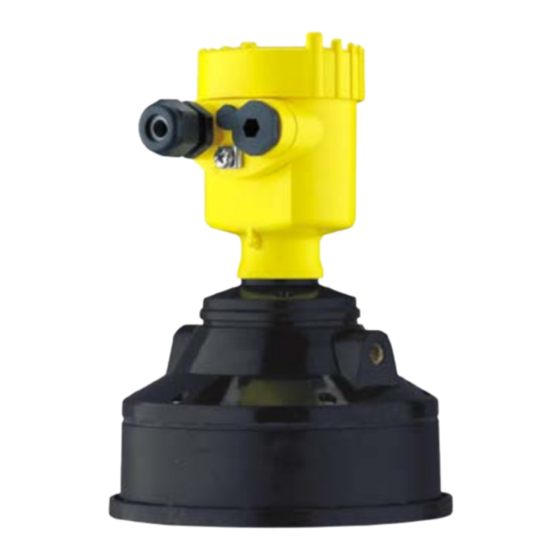

Sensor de ultrasonido para la medición continua de nivel
Ocultar thumbs
Ver también para VEGASON 63:
- Instrucciones de servicio (64 páginas) ,
- Guía rápida (20 páginas) ,
- Instrucciones de servicio (60 páginas)
Manuales relacionados para Vega VEGASON 63
Resumen de contenidos para Vega VEGASON 63
- Página 1 Guía rápida Sensor de ultrasonido para la medición continua de nivel VEGASON 63 Profibus PA Document ID: 51865...
-
Página 2: Tabla De Contenido
Usted puede encontrar informaciones adicionales en el manual de operaciones detallado, correspondiente, así como el Safety Manual que acompaña a los instrumentos con cualificación SIL. Dichos ma- nuales se encuentran en la zona de descarga en "www.vega.com". Manual de instrucciones VEGASON 63 - Profibus PA: ID de documento 28786 Estado de redacción de la guía rápida:2019-03-12... -
Página 3: Para Su Seguridad
Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto VEGASON 63 es un sensor para la medición continua de nivel Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo "Descripción del producto". -
Página 4: Instrucciones De Seguridad En El Equipo
El sistema de gestión del medio ambiente está certificado por la norma DIN EN ISO 14001. Ayúdenos a satisfacer esos requisitos, prestando atención a las instrucciones del medio ambiente en este manual: • Capitulo "Embalaje, transporte y almacenaje" • Capitulo "Reciclaje" VEGASON 63 • Profibus PA... -
Página 5: Descripción Del Producto
Data-Matrix-Code para la aplicación VEGA Tools • Certificación SIL (para calificación SIL de fábrica Número de serie Vaya a "www.vega.com" e introduzca el número de serie de su dispo- sitivo en el campo de búsqueda. Opcionalmente Usted encontrará los datos mediante su Smartphone: •... -
Página 6: Montaje
Montar el sensor en una posición, separada como mínimo 200 mm (7.874 in) de la pared del depósito. > 200 mm Fig. 2: Montaje en tapas de deposito redondas Plano de referencia Centro del deposito o eje simétrico VEGASON 63 • Profibus PA... -
Página 7: Conectar A La Alimentación De Tensión
11. Apretar la tuerca de unión del racores atornillados para cables, la junta tiene que abrazar el cable completamente 12. Atornillar la tapa de la carcasa Con ello queda establecida la conexión eléctrica. VEGASON 63 • Profibus PA... -
Página 8: Esquema De Conexión Para Carcasa De Una Cámara
Fig. 4: Esquema de conexión . Carcasa de una cámara Alimentación de tensión, salida de señal 4.3 Esquema de conexión carcasa de dos cámaras Esquema de conexión I 2 C Fig. 5: Esquema de conexión - Carcasa de dos cámaras Alimentación de tensión, salida de señal VEGASON 63 • Profibus PA... -
Página 9: Puesta En Funcionamiento Con El Módulo De Visualización Y Configuración Plicscom
Fig. 6: Colocar el módulo de visualización y configuración Indicaciones: En caso de que se desee reequipar el instrumento con un módulo de visualización y configuración para la indicación continua del valor medido, se necesita una tapa más alta con ventana. VEGASON 63 • Profibus PA... -
Página 10: Pasos De Puesta En Marcha
A través de dichas informaciones se calcula después la verdadera altura de llenado. Por eso el rango de trabajo del sensor es limitado simultáneamente desde el máximo al rango necesario. VEGASON 63 • Profibus PA... - Página 11 3. Confirmar "Modificar ahora - supresión de la señal parásita" con [OK] seleccionando "Nueva creación" en el menú siguiente. En- trar la distancia verdadera desde el sensor hasta la superficie del producto. Todos las señales parásitas existentes en esa zona son VEGASON 63 • Profibus PA...
-
Página 12: Indicaciones
1.245 m(d) 6.789 m(d) Forma del depósito Curva de linealización Channel Atenuación Tanque de almacenamiento Lineal Valor PV lin. TAG del sensor Sensor Display Ajuste básico ▶ Display Diagnóstico Asistencia técnica Info Valor indicado Iluminación ▼ PA-Out Desconectado VEGASON 63 • Profibus PA... -
Página 13: Diagnóstico
Diagnóstico Asistencia técnica ▶ Info Tipo de instrumento Fecha de calibración Última modificación Características del por PC sensor 25 de Marzo 2016 Versión de software ¿Visualizar ahora? Número de serie 3.80 10 de Abril 2015 12345678 VEGASON 63 • Profibus PA... -
Página 14: Anexo
Ʋ instrumento no Ex 12 … 32 V DC Ʋ Instrumento Ex-ia 12 … 24 V DC Ʋ instrumento Ex-d-ia Iluminación no posible Alimentación por Acoplador de segmento DP/PA Número máx. de sensores no Ex/Ex 32/10 VEGASON 63 • Profibus PA... - Página 15 Notes VEGASON 63 • Profibus PA...
-
Página 16: Fecha De Impresión
Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2019 VEGA Grieshaber KG Teléfono +49 7836 50-0 Am Hohenstein 113...
