2.1.6
Activación de características de distancia
En las figuras 2.1.14 y 2.1.15 se muestra la lógica de activación de las características de
distancia AG y AB, respectivamente, para una zona n, en función de las salidas generadas por
las unidades descritas hasta ahora y del ajuste de selección de característica.
Cuando una zona se ajusta hacia atrás, las unidades Mho y Reactancia invertirán el sentido de
la intensidad empleada en su algoritmo de operación, mientras que la Unidad direccional, que
siempre vigila faltas hacia adelante, negará su salida.
Si el ajuste de selección de Característica, ya sea para faltas a tierra o para faltas entre
fases, toma el valor Mho y Cuadrilateral, tendrán que activarse simultáneamente las dos
características para dar por activada la característica de distancia. Sin embargo, si este ajuste
toma el valor de Mho o Cuadrilateral, la activación de una de las dos características será
suficiente para dar por activada la característica de distancia.
Las salidas de las características de distancia se introducirán en la lógica de actuación de
unidades de distancia.

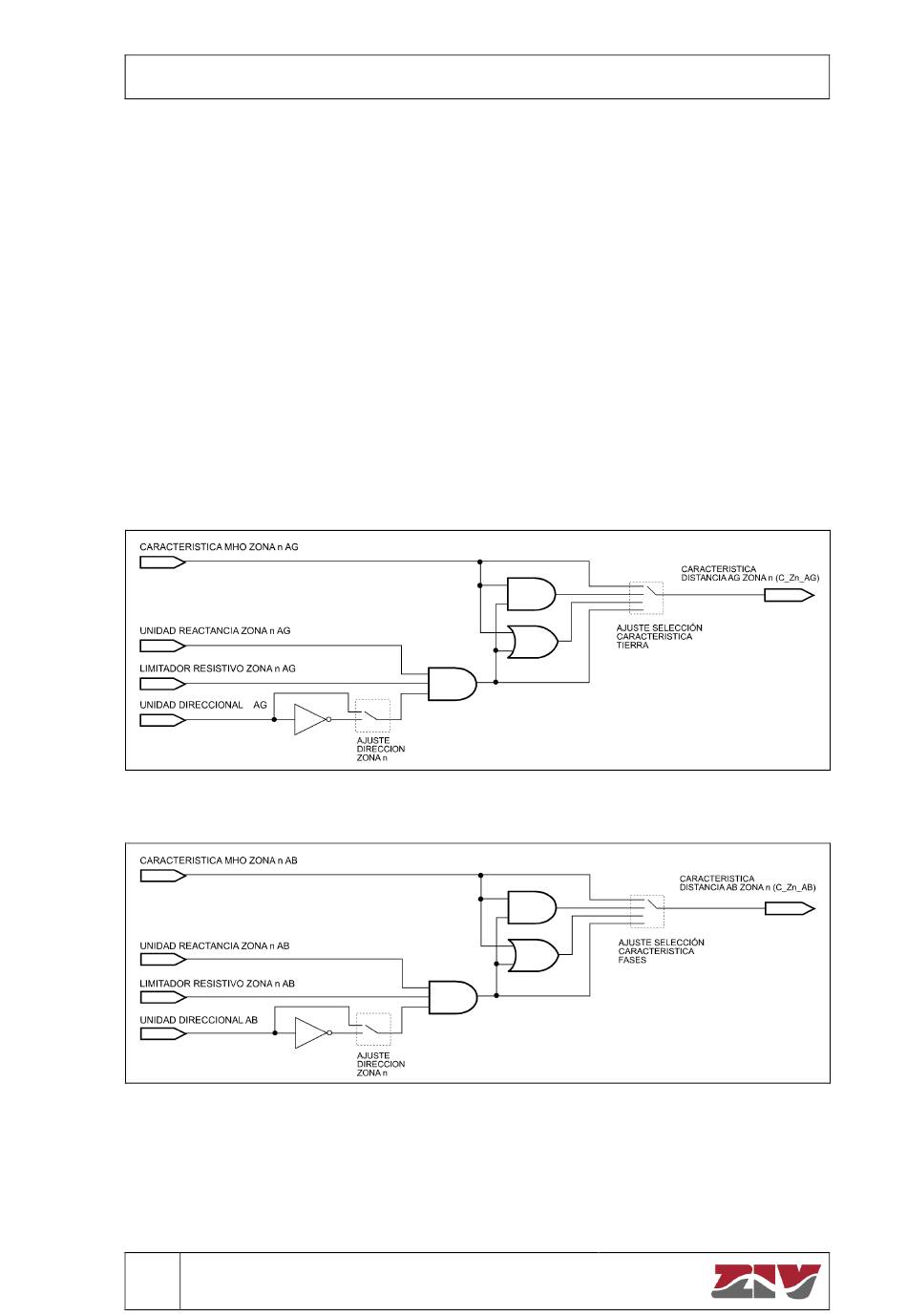

Figura 2.1.14 Lógica de activación de la característica de distancia AG.
Figura 2.1.15 Lógica de activación de la característica de distancia AB.
M0ZLFA1807E
2.1-17
ZLF: Protección de Distancia
© ZIV APLICACIONES Y TECNOLOGÍA, S.L.U. 2018
2.1 Unidades de Medida de Distancia
